Автоматика противопожарной защиты (АПЗ)

Пожарные извещатели для автоматики противопожарной защиты — это технические средства, которые устанавливают на защищаемом объекте для обнаружения признаков пожара (резкого повышения температуры, появления открытого пламени или изменение уровня кислорода в воздухе). Извещатели не являются средствами измерения, но передают сигнал о возгорании на пожарный приёмно-контрольный прибор или подают звуковой сигнал.

Включение пожарных извещателей происходит при превышении порогового значения одного или нескольких контролируемых параметров. Все извещатели системы подключены к одной линии, поэтому срабатывание хотя бы одного извещателя, настроенного на определенный параметр активирует всю систему.

Пожарные извещатели различаются по виду контролируемых параметров:
-  тепловые — настроены на определенную температуру в конкретном помещении и срабатывают при ее превышении. Оснащение тепловыми извещателями выполняется в соответствии с требованиями противопожарных норм.
-  дымовые — срабатывает при обнаружении продуктов сгорания в общем объеме помещения.
-  извещатели пламени — контролируемым параметром в данном случае является уровень импульса электромагнитного излучения (лучистой энергии);
-  газовые — реагируют на превышение сверх заданного значения уровня концентрации углекислого и угарного газа и водорода;
-  комбинированные — настроены на срабатывание при превышении суммы контролируемых параметров.

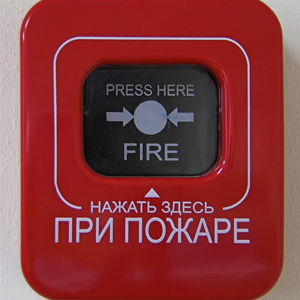

Извещатель пожарный ручной представляет собой простое устройство в пластиковом корпусе, красного цвета, с надписью «Пожар» или «При пожаре открыть крышку и нажать на кнопку» и предназначено для ручного включения сигнала пожарной тревоги. Функция обнаружения очага возгорания в таких извещателях не предусмотрена.

Ручные пожарные извещатели обычно устанавливают на путях эвакуации (в местах, доступных для их включения при возникновении пожара) на высоте 1,5 м от уровня земли или пола. Расстояние между такими извещателями не должно превышать 50 метров, вне помещения – 150 метров.

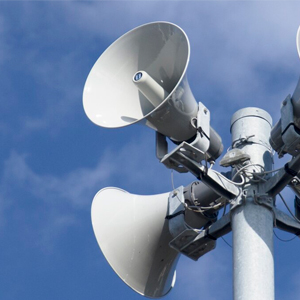

Звуковые и речевые оповещатели — элементы системы автоматической пожарной сигнализации, обеспечивающие оповещение людей о возникновении пожара, путях эвакуации и режимах работы системы. Эти устройства также входят в системы оповещения и управления эвакуацией (СОУЭ) и активируются при поступлении сигнала тревоги.
Звуковые оповещатели: звонки, динамики или звуковые сирены, которые воспроизводят громкие звуковые сигналы для привлечения внимания.
Речевые оповещатели: устройства, которые проигрывают предзаписанные или синтезируемые речевые сообщения с инструкциями по эвакуации, маршрутам выхода, информации об угрозе и т.д.

Стандартные сценарии применения:

Световые оповещатели для систем автоматизированной пожарной сигнализации (АПС) служат для визуального информирования людей о возникновении пожара с помощью мигающих или непрерывно передающих световых сигналов. Они являются элементом системы оповещения и управления эвакуацией (СОУЭ) и работают в связке с АПС: при срабатывании извещателя АПС подаёт сигнал в центр управления, где принимается решение об эвакуации и активируется СОУЭ.

Основные виды световых оповещателей АПС:

Кабельные линии и шлейфы в системе пожарной сигнализации  — это элементы, обеспечивающие передачу служебных и тревожных сигналов между извещателями, приёмно-контрольным прибором (ППК), пультом пожарной охраны и другими компонентами системы, способные сохранять работоспособность при высоких температурах в условиях пожара. Обеспечивают взаимодействие между компонентами системы пожарной автоматики, техническими средствами и исполнительными устройствами, системой пожарной автоматики и другими инженерными системами.
Некоторые особенности: Выполняют две основные функции: приём/передача информации от пожарных извещателей и подача питания на извещатели.
Особенности:

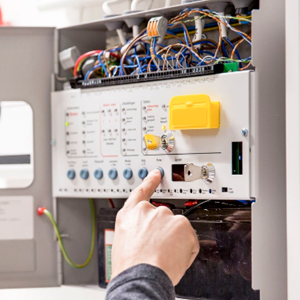

Шкаф управления пожарной автоматикой —  специальный металлический шкаф со встроенным блоком коммутации и модулем источника питания, который предназначен для размещения, расключения, запитки различного оборудования и управления пожарной автоматикой.
Преобразователи интерфейсов — это выходы на различные интерфейсы, которыми может быть оснащена основная панель АПЗ.
Повторители — вспомогательные устройства канала передачи сообщений, которые используются в системах АПС.
Коммутационные блоки предназначены для управления подключением и отключением приборов, входящих в состав систем охранно-пожарной сигнализации, а также для коммутации исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т. д.).

Системы видеонаблюдения требуют надежного и стабильного питания для обеспечения бесперебойной работы всех компонентов. В этом контексте блоки питания и источники бесперебойного питания (ИБП) играют ключевую роль.
Блоки питания.
Типы блоков питания:
Линейные блоки питания: обеспечивают стабильное выходное напряжение, но могут быть менее эффективными и более громоздкими.
Импульсные блоки питания: более компактные и эффективные, но могут создавать помехи. Подходят для большинства современных систем видеонаблюдения.
Источники бесперебойного питания (ИБП)
Источники бесперебойного питания (ИБП) для систем видеонаблюдения играют ключевую роль в обеспечении стабильности и надежности работы оборудования. Они позволяют поддерживать функционирование камер, регистраторов и других компонентов системы даже в случае отключения электроэнергии.
Основные технические характеристики:
- Мощность от 500 ВА до 3000 ВА
- Выходное напряжение
- Частота и тип выходного сигнала, который может быть синусоидальным или квадратичным.
- Выходное напряжение: Большинство камер видеонаблюдения работают на напряжении 12 В или 24 В. Блоки питания должны обеспечивать стабильное выходное напряжение в пределах этих значений.
- Выходной ток: необходимо учитывать потребляемый ток всех подключенных устройств. Блок питания должен иметь запас по току, чтобы избежать перегрева и выхода из строя.
- Эффективность: Высокая эффективность блока питания позволяет снизить потери энергии и уменьшить тепловыделение. Это особенно важно в условиях длительной работы.
- Защита: Блоки питания должны иметь защиту от короткого замыкания, перегрузки и перегрева. Это обеспечивает безопасность как для самого устройства, так и для подключенных камер.
Типы ИБП:
Архитектура ИБП для видеонаблюдения бывает трех типов:
- Резервная (Back UPS или Off-Line) такие ИБП наиболее просты и экономичны, однако имеют ограниченные возможности защиты.
- Линейно-интерактивная (Smart UPS или Line-Interactive) обеспечивают автоматическую регулировку напряжения
- Двойного преобразования (On-Line) предлагают высокую степень защиты, обеспечивая постоянное питание без перебоев за счет двойного преобразования.
Технические особенности включают защиту от перегрузок, короткого замыкания и перегрева, возможность мониторинга состояния через USB или сетевые интерфейсы.
Длительность автономного режима работы зависит от емкости аккумулятора и нагрузки. Большинство современных ИБП обеспечивают работу от нескольких минут до нескольких часов, что позволяет сохранить запись и защитить информацию в критических ситуациях.
