При построении таких систем необходимо соединение оптоволоконных кабелей друг с другом. Этот процесс ведется при помощи сварки — стыковки предварительно термически оплавленных волокон между собой. От того, насколько качественно выполнено соединение, зависит эффективность, надежность и долговечность сети.
Получить консультацию по вопросам сварки ВОЛС можно по телефону +7 (499) 877-35-58, направив запрос на электронную почту или оставив заявку на нашем сайте. Специалисты ЛК СЕТИ оперативно свяжутся с вами для обсуждения деталей проекта.
Оборудование и компоненты ВОЛС
Волоконно-оптический кабель (ВОК) — ключевой компонент структурированных кабельных систем (СКС). Он обеспечивает высокую скорость передачи данных и устойчивость к электромагнитным помехам. Виды: одномодовые и многомодовые, отличающиеся количеством и диаметром волокон. Технические характеристики: скорость передачи до 100 Гбит/с, длина до 40 км. Монтаж требует специальных инструментов и аккуратности, чтобы избежать повреждений волокон. Размеры варьируются от 2 до 48 волокон в зависимости от модели.
Оптические разветвители в волоконно-оптических системах (СКС) предназначены для распределения оптического сигнала на несколько выходов. Основные виды: пакетные (PLC) и муфтовые. Характеристики включают уровень потерь (1-3 дБ), длину волны (850, 1310, 1550 нм) и размеры от 1U до 19 дюймов. Монтаж требует соблюдения чистоты оптики и точности соединений.
Оптические проходные адаптеры являются ключевыми компонентами волоконно-оптических систем (СКС), обеспечивая соединение различных оптических кабелей. Они бывают разных типов: SC, LC, ST, MTP/MPO. Основные характеристики включают число каналов, типы соединений, уровня потерь. Размеры стандартные: 19" или 1U для монтажа в стойках. Установка проста: требует минимальных усилий и инструментов.
Оптические пигтейлы – это элементы структуры кабельной системы (СКС), представляющие собой оптоволоконные линии с коннекторами на одном или обоих концах. Они бывают одномодовые и многомодовые, различаются по длине и типу коннекторов (LC, SC, ST и др.). Основные характеристики: диаметр волокна, затухание, прочность на разрыв. Монтаж включает аккуратное соединение и защиту от внешних воздействий
Оптические кросс-боксы (ОКБ) представляют собой устройства для соединения и распределения волоконно-оптических кабелей в системах связи. Они бывают стандартными и защищенными (влаго-, пыле-, ударозащитными). Характеризуются количеством портов (до 96), размерами (обычно 19"x12"x6") и способами монтажа (настенный, напольный). Установка требует соблюдения правил защиты волокон и удобства доступа.
Производители оборудования и компонентов ВОЛС
Преимущества Волоконно-оптических линий связи (ВОЛС)
- Способность передавать сигналы различной модуляции со скоростью до нескольких терабит в секунду
- Низкий уровень шумов
- Отсутствие необходимости в дополнительных усилителях
- Малый вес и объем, по сравнению с медными кабелями
- Надежная защита конфиденциальности данных
- Устойчивость к помехам, влажности и окислению
- Длительный срок службы
- Универсальность применения
- Масштабируемость и гибкость развития сети
- Соответствие современным стандартам
- Энергоэффективность и снижение эксплуатационных затрат
Перечень работ по монтажу ВОЛС
- Разварка оптических волокон;
- Разделка оптического кабеля, в т.ч бронированного;
- Установка и подключение медиаконвертера/трасивера к оптическому кроссу;
- Монтаж оптической розетки в стену или кабель-канал.
- Прокладка оптического кабеля воздушным способом;
- Размотка, Маркировка оптического кабеля.
- Рефлектометрия оптической линии, за волокно;
- Аудит ВОЛС, волокно.
- Акты скрытых работ, Акты СМР, ПНР, Тестирования;
- Сертификаты и паспорта на материалы и оборудование;
- Исполнительный проект (Рабочий проект с внесенными изменениями по факту выполненных работ);
- Программа и методика испытаний;
- Результаты тестирования кабельным анализатором;
- Сертификат на системную гарантию от производителя СКС на 25 лет.
- Монтаж напольных и врезных лючков, потолочных колонн, миниколонн, башенок;
- Установка оборудования СКС (патч-панели, точки консолидации, розетки СКС);
- Сборка шкафов, стоек, установка сетевого оборудования;
- Установка источников бесперебойного питания, батарейных модулей.
Почему выгодно работать с ЛК СЕТИ
20 лет
На рынке инженерных систем
1650+
Выполненных проектов
Команда проекта
Руководитель проекта, инженер и администратор для каждого проекта
Проекты под ключ
Аудит, проектирование, поставка, СМР, ПНР, сервис
5 лет гарантии
На выполненные работы
Сервис
Гарантийное, сервисное и послепродажное обслуживание
Оборудование
Проверенное, от лучших производителей
Надежный партнер
Допуски СРО-П, СРО-С, Страхование ответственности, Лицензия МЧС
Технологические этапы сварки ВОЛС
Соединение оптического кабеля — это сложный технологический процесс, который подразумевает использование качественного сварочного оборудования. Помимо этого, такие работы требуют высокой квалификации и соответствующего опыта. Сварка ВОЛС проводится в несколько этапов:
- Подготовительный. На этом этапе выполняется разделка кабеля и снятие оболочки оптоволокна. Эта операция выполняется либо химической обработкой, либо методом термической и механической зачистки.
- Скалывание оптоволокна. Процедура позволяет получить строго перпендикулярный срез обеих частей торца волокна. Операция производится с помощью прибора, называемого скалывателем.
- Позиционирование и фиксация оптоволокна. Очищенные и выровненные части оптического волокна укладываются в специальное зажимное устройство. Там их торцы стыкуются между собой и с максимальной точностью совмещаются по центральной оси.

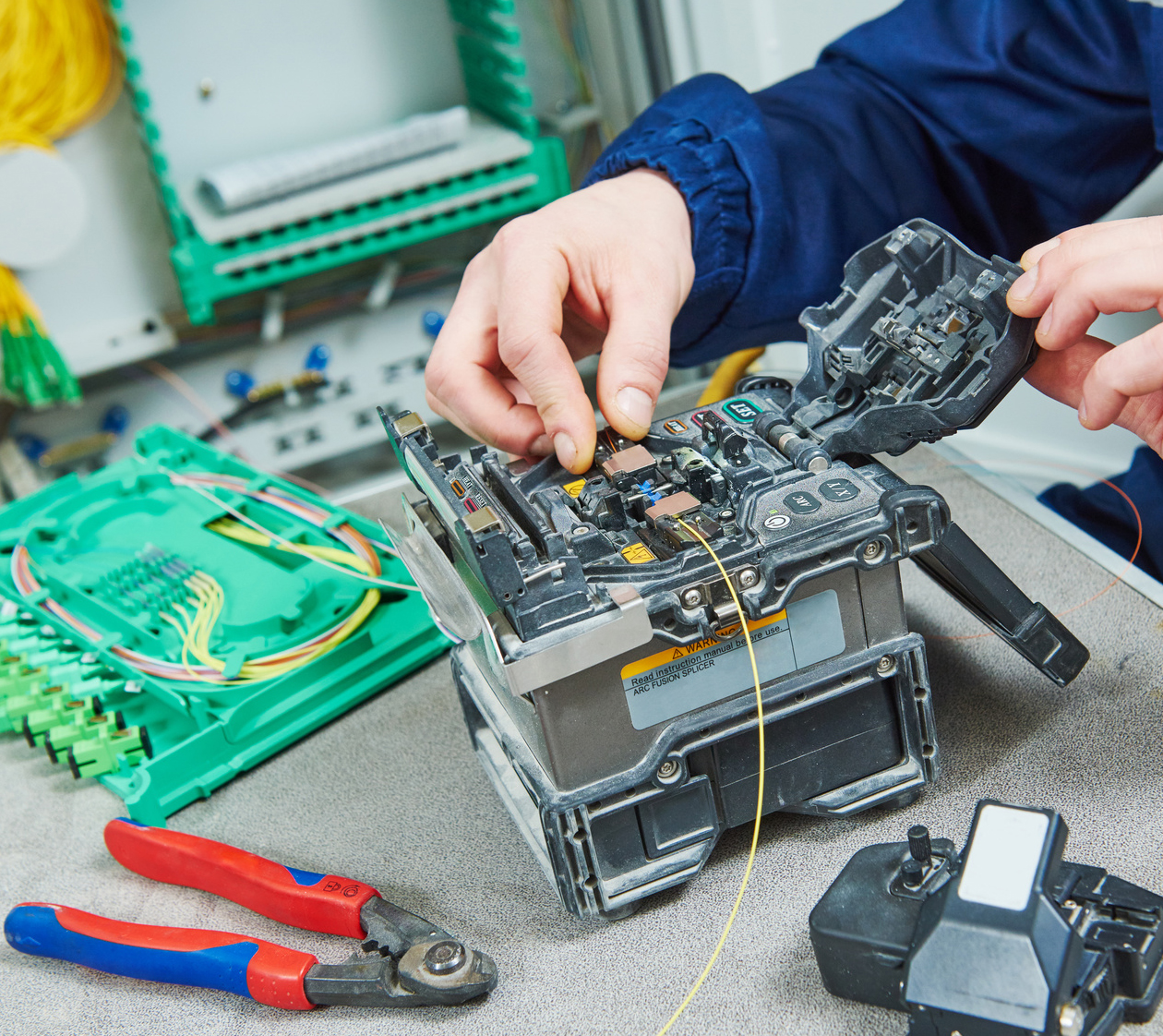

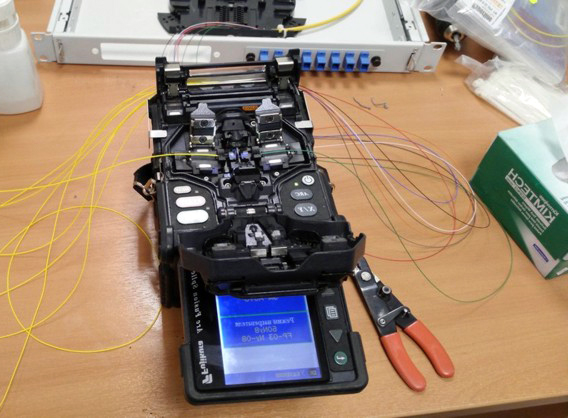

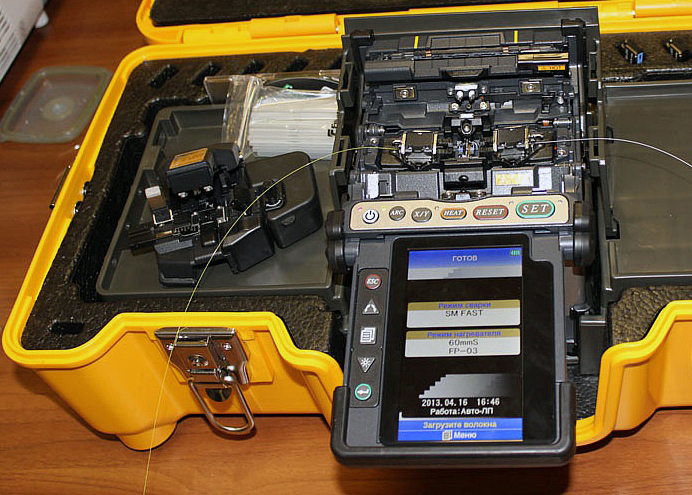

- Непосредственно сварка. Для этого применяется ручной или автоматический сварочный аппарат, который подает к месту соединения два электрических разряда. Первый из них нужен для размягчения волокон, а второй — для окончательного их сплавления в единое целое.
- Проверка. Сварное соединение подлежит обязательному контролю качества перед завершающими стадиями работ. В ходе визуального осмотра проверяется отсутствие несплавлений, а механической нагрузкой определяется прочность на разрыв. При необходимости выполняется повторная сварка кабеля.
- Установка защитной муфты. Она монтируется на сварной участок, а само оптическое волокно укладывается в сплайс-кассету.
- Завершающий этап. Он подразумевает тестирование специальными измерительными приборами как сварочного участка, так и всей магистрали в целом на качество прохождения сигнала.
Особенности сварочного процесса ВОЛС
При соединении волоконно-оптических кабелей используются специальные муфты. Они представляют собой контейнеры, которые обеспечивают надежную фиксацию и защиту мест сварки от внешних воздействий. Муфты бывают двух типов:- Проходные (транзитные): отличаются двусторонним вводом оптоволоконного кабеля. Как правило, их покупают при монтаже ВОЛС в канализационных коллекторах, магистралях, трубопроводах, стояках, лотках, гофрорукавах. Их очень часто применяют при ремонте мест обрыва кабеля в грунте.

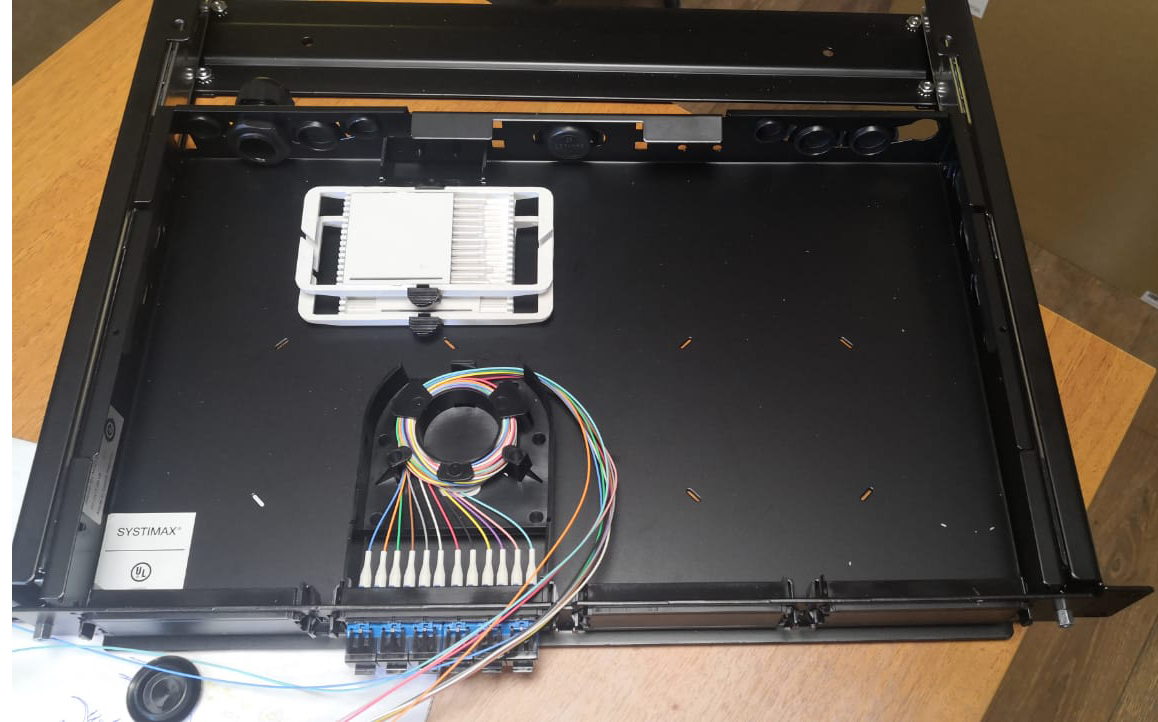

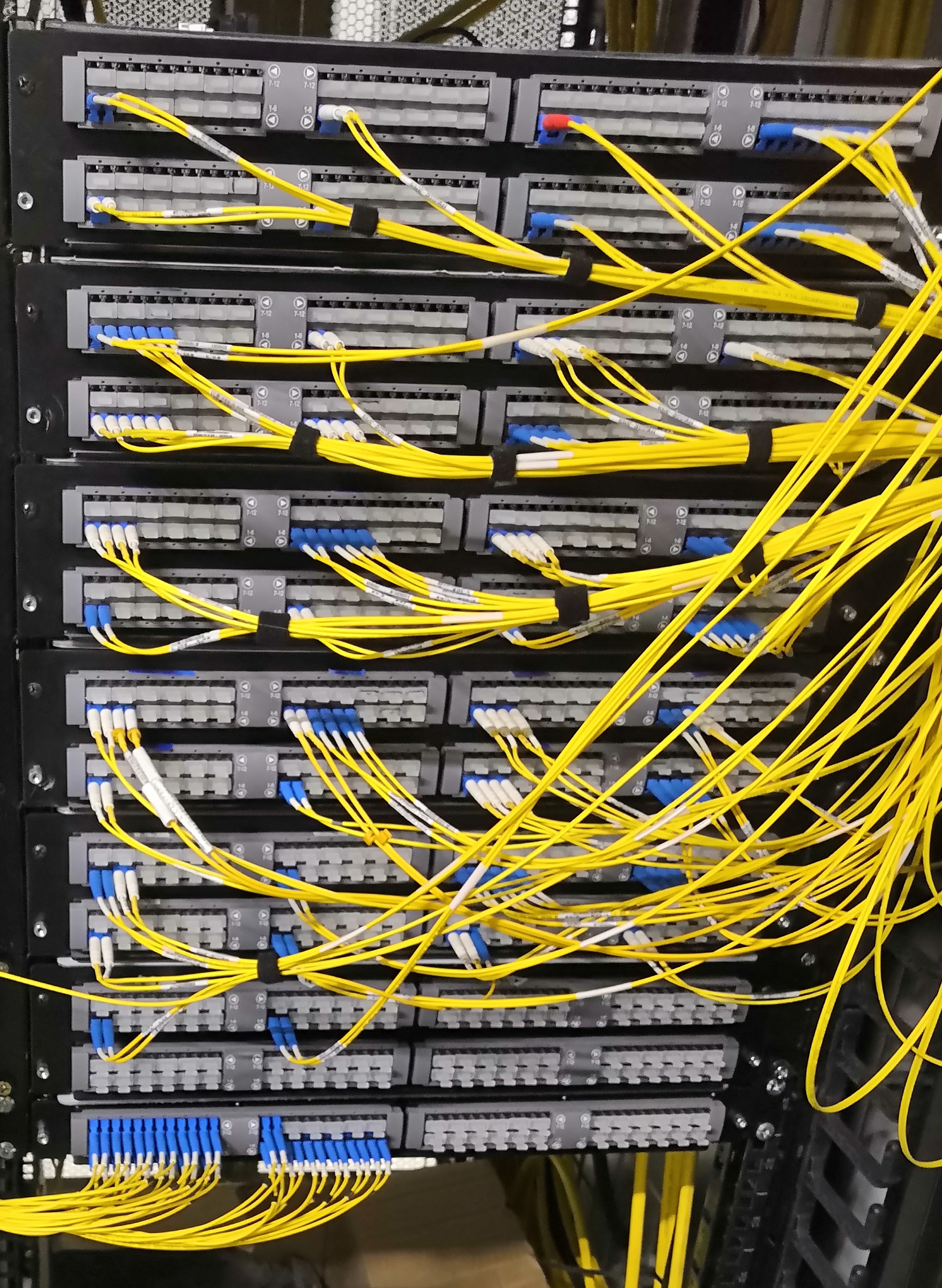

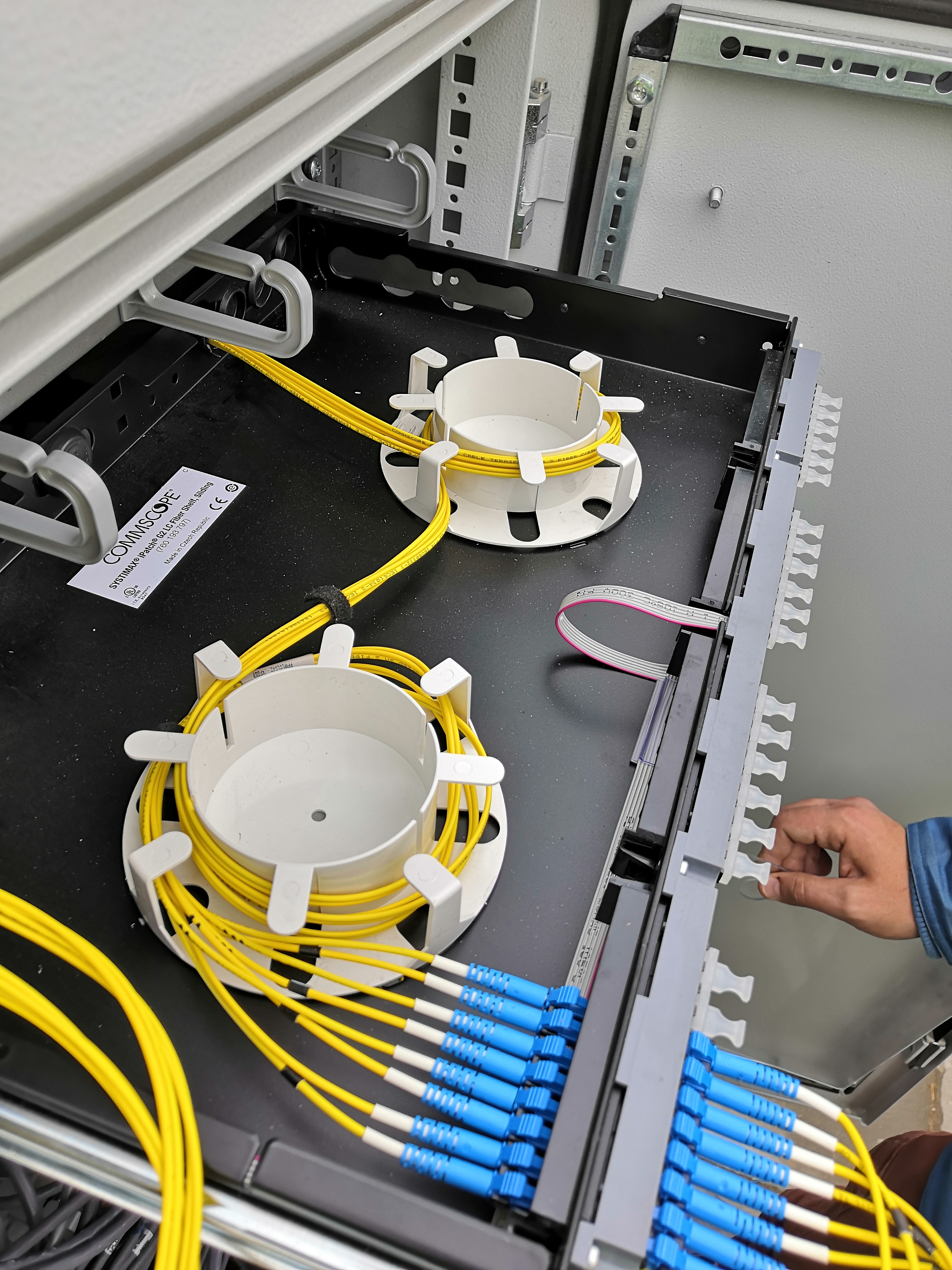

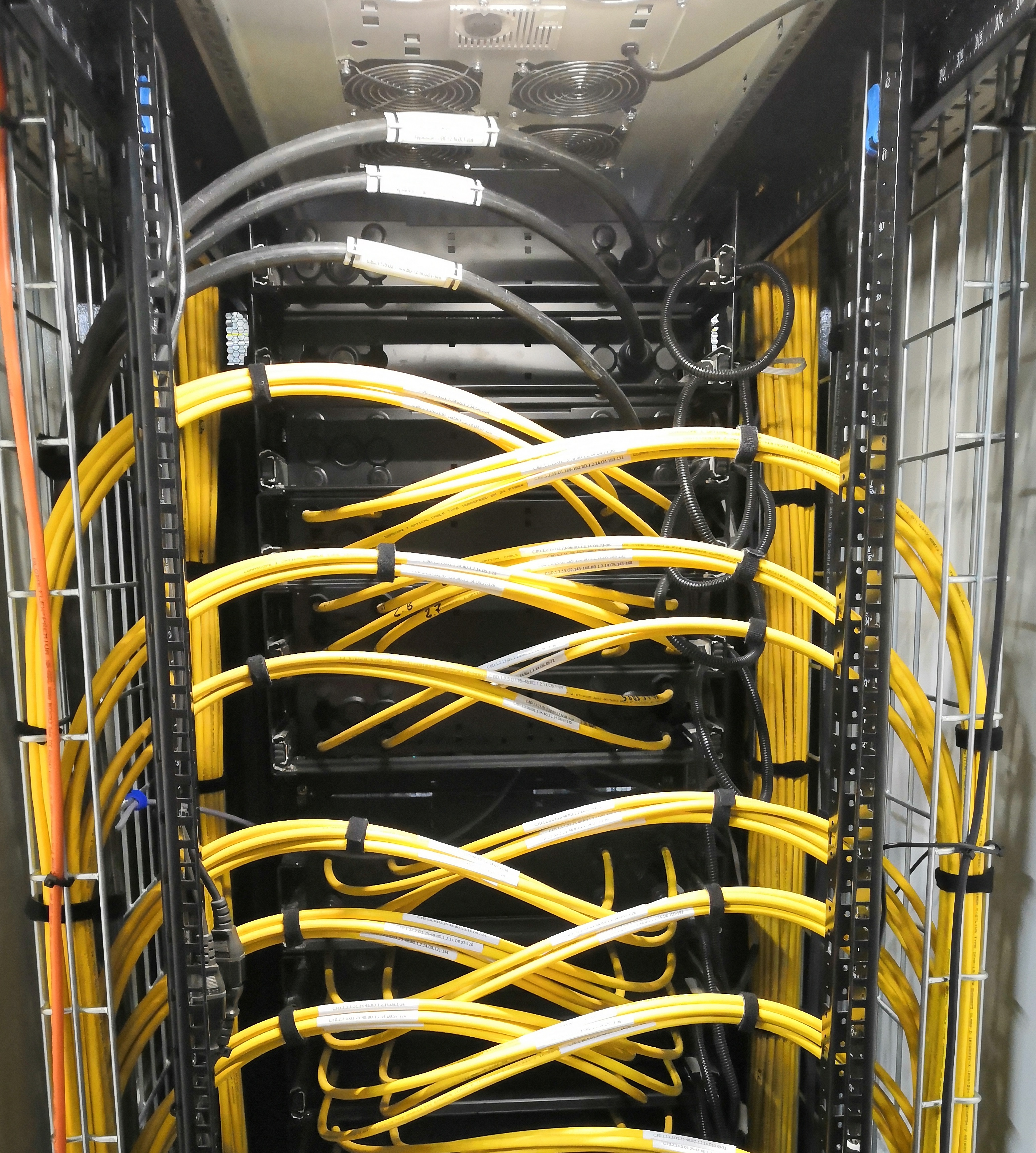

Еще одним вариантом соединения ВОЛС являются оптические кроссы. Их назначение аналогично муфтам — коммутация оптоволоконных кабелей, защита и герметизация места соединения. Оптические кроссы бывают стоечными и настенными. Чаще всего настенные модели лучше защищены от воздействий окружающей среды за счет замков, пыльников и уплотнителей на дверцах. Их обычно используют в сетях с архитектурой PON FTTH, GPON. В свою очередь, стоечные кроссы подходят для установки в серверных и телекоммуникационных шкафах сетей с архитектурой FTTB, FTTC или HFC.

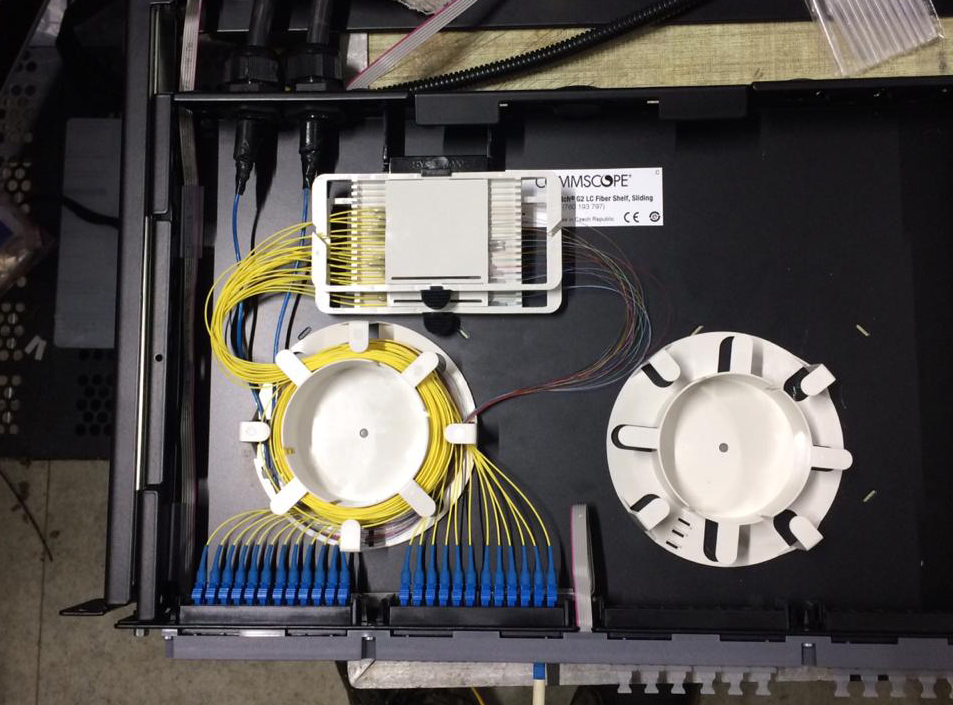

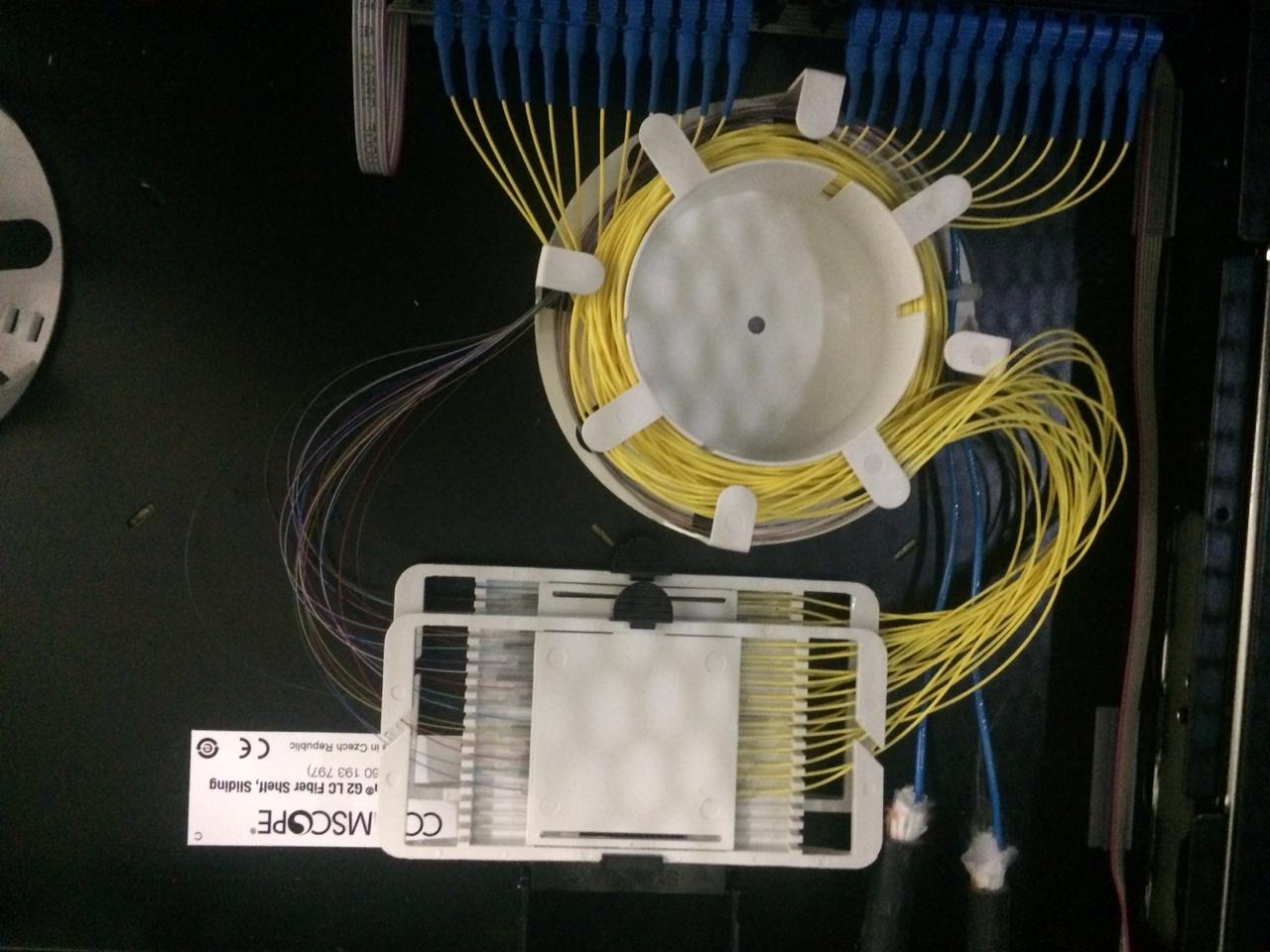

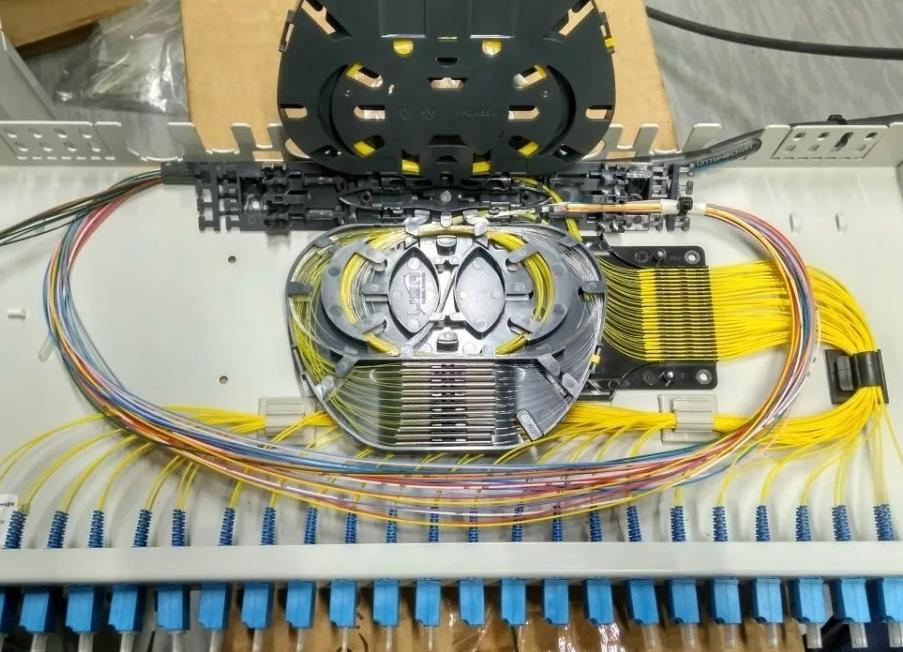

Для непосредственной фиксации оптоволоконного кабеля в муфте или оптическом кроссе применяются сплайс-кассеты. Они представляют собой пластиковый монтажный элемент, который не только выполняет функции хранения и защиты мест соединения, но и обеспечивает дополнительный резерв пространства, необходимый для соблюдения минимально допустимого радиуса изгиба провода.
Еще один элемент, используемый при сварке ВОЛС — гильза КДЗС. Она представляет собой набор защитных деталей, состоящий из металлического сердечника, герметизирующей и термоусаживаемой трубок. Каждый слой имеет свое предназначение. Металлический сердечник необходим для придания жесткости гильзе и исключения деформации в процессе сварки. Герметизирующая трубка расплавляется при нагреве и герметизирует сварной шов, что предотвращает попадание внутрь влаги и пыли. Термоусаживаемая трубка формирует защитный слой гильзы.
Сколько стоит сварка ВОЛС
Цена на сварку волоконно-оптических линий обуславливается несколькими факторами. К ним относится количество свариваемых волокон, тип кабелей, условия выполнения работ. В общую сумму закладывается стоимость расходных материалов, разделки и сварки оптоволоконного кабеля, сборка и монтаж оптических полок и муфт, проверка сети на затухание или рефлектометрия. В случае необходимости или в соответствии с требованиями заказчика могут проводиться дополнительные работы.
На стоимость также влияет протяженность трассы, количество муфт и кроссовых соединений, тип используемого оборудования и необходимость выезда бригады на удаленный или труднодоступный объект. Отдельно учитывается качество подготовки трассы: наличие проложенных кабель-каналов, организованных мест под размещение муфт и шкафов, условия работы внутри зданий или по опорам. Чем лучше подготовлена инфраструктура, тем меньше времени тратится на монтаж и тем ниже итоговая цена за волокно.
Важно понимать, что квалификация специалистов и применение современного сварочного и измерительного оборудования напрямую влияют не только на стоимость, но и на надежность линии. Профессиональная сварка с контролем параметров затухания позволяет минимизировать потери сигнала и избежать внеплановых простоев в дальнейшем, что особенно критично для операторов связи, дата-центров и корпоративных сетей.
Стоимость линий из оптоволокна выше, чем линий витая пара. В то же время ВОЛС намного экономичнее, поскольку отличается меньшими эксплуатационными расходами и большим сроком службы. Высокая помехоустойчивость, возможность передачи сигнала на десятки километров без повторителей и большой запас пропускной способности делают оптическую сеть выгодной инвестицией на годы вперед. Таким образом, итоговые затраты на волоконно-оптическую информационную сеть будут значительно ниже.
Более подробно узнать о преимуществах такого решения и заказать монтаж системы вы можете, обратившись к нашим специалистам — мы подберем оптимальное техническое решение и сориентируем по стоимости сварки ВОЛС под ваши задачи.
Профессиональная сварка оптоволокна специалистами «ЛК СЕТИ»
Мы обладаем большим опытом монтажа волоконно-оптических линий на объектах любой сложности и назначения. Занимаемся как прокладкой новых сетей, так и ремонтом существующих. Обеспечиваем:
- безупречное качество работ, подтвержденное 5-летней гарантией;
- бесплатный выезд инженера на объект и расчет сметы;
- точную диагностику современным оборудованием.
Достаточно часто услугу сварки ВОЛС заказывают при переезде предприятия или организации на новое место, а также если в офисе компании располагается несколько телекоммуникационных, соединённых волоконно-оптическим кабелем. В этом случае возникает необходимость не только смонтировать сеть, но и предварительно демонтировать оптоволоконное оборудование со старого помещения. Наши специалисты выполнят все необходимые работы, спроектируют и построят линию связи на новом объекте.
