Структурированные кабельные системы (СКС)

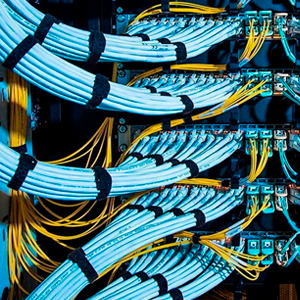

Проектирование СКС.
Создание сети начинается с обследования здания — изучения его архитектуры, материала и толщины стен, высоты потолков, расположения проемов и т. д. Детально проведенное обследование гарантирует высокое качество внедрения системы. На этом же этапе проводится инвентаризация уже существующих инженерных и ИТ‑коммуникаций, оценка возможности их использования или модернизации.

Следующая стадия — согласование с заказчиком технического задания и списка сетевого оборудования. В рамках ТЗ уточняются требуемые сервисы, пропускная способность, резервирование, требования к безопасности и сроку службы системы. После утверждения ТЗ выполняется разработка концепции СКС: выбирается тип кабельной системы, категории кабеля, типовые решения для магистральных и горизонтальных линий, места размещения кроссов и серверных помещений.

СКС, как правило, имеет магистральную и горизонтальную подсистемы, поэтому проектирование выполняется поэтапно. На этапе эскизного (предварительного) проекта формируются принципиальные схемы, общие трассы и увязка с другими инженерными системами. Далее выполняется рабочее проектирование с детальной проработкой трасс, узлов коммутации и крепления, а также с расчетом кабельных емкостей и резервов.

Магистральная подсистема, связывающая между собой отдельные строения или этажи, включает в себя кроссы (телекоммуникационные центры) и кабельные линии. В ходе проектирования магистрали определяются типы кабеля (медь, оптика), количество волокон/пар, способы прокладки (в шахтах, по лоткам, в подземных или уличных трассах), а также схемы резервирования и распределения нагрузок между магистральными линиями.

Горизонтальная подсистема служит для подключения пользователей и объединения их в единую сеть. В нее входят телекоммуникационные розетки на рабочих местах и линии, соединяющие их с коммутационными центрами. На этапе проектирования горизонтальной подсистемы рассчитывается необходимое количество портов на рабочее место, планируется размещение розеток с учетом эргономики и требований арендаторов, выбираются оптимальные маршруты прокладки кабелей внутри этажей, а также предусматривается резерв по портам и кабельным ёмкостям.

Комплект рабочих чертежей СКС содержит:

• Пояснительную записку.
• Структурную схему СКС, на которой отображаются основные элементы и связи между ними.
• Схему расположения оборудования в коммутационных центрах (шкафах/стойках).
• Схему расположения оборудования на объекте.
• План-схемы прокладки кабельных трасс по этажам и магистралям с указанием типов и количеств кабелей.
• Кабельный журнал.
• Спецификации материалов и оборудования.
• Ведомость объемов работ и требований к условиям монтажа (ограничения по огнестойкости, трассам, нагрузкам и т. п.).

Для увеличения срока службы СКС при расчетах рекомендуется закладывать резерв пропускной способности. Для создания современной СКС следует использовать категорию не ниже 6. Несмотря на увеличение цены прокладки сети, данный подход в конечном счете сократит стоимость эксплуатации. Кроме того, на этапе проектирования задаются стандарты маркировки, правила документирования и требования к последующей сертификации СКС, что облегчает дальнейшую эксплуатацию и модернизацию.

Монтаж СКС.
После передачи проекта в производство подрядная организация приступает к монтажу СКС. Весь процесс можно условно разбить на несколько этапов:

• Подготовительные работы. В идеальном варианте прокладка линий СКС производится до начала отделочных работ параллельно с прокладкой остальных инженерных сетей. СКС является очень гибкой системой, занимая совсем немного места. Короба и лотки для кабелей располагаются за фальшполами и потолками, в них отлично соседствуют разные коммуникации. Для размещения кроссов проектом предусматриваются специальные помещения. Однако так бывает далеко не всегда — чаще сети прокладываются в здании после завершения строительства, поэтому этап подготовки включает сверление отверстий для прохождения трасс в стенах и перекрытиях, установку проходок и закладных, а также разметку трасс в соответствии с проектной документацией.
• Монтаж кабеле-несущих систем — лотков, коробов, прокладка гофротруб. Для СКС разных локаций применяются свои типовые решения. Межэтажная трасса прокладывается в лотках лестничного типа, СКС в пределах одного этажа — в перфорированных или проволочных лотках, а от кабельной трассы до розетки потребителя — скрытым способом в штробе, в специальных трубах или в наружном кабель-канале. На этом этапе также выполняется организация заземления металлических лотков и соблюдение противопожарных разрывов и норм.
• Прокладка кабелей — витой пары или оптоволокна. Она выполняется после установки коробов и лотков. При прокладке выдерживаются минимальные радиусы изгиба, ограничения по натяжению и расстоянию до силовых линий. Одновременно выполняется маркировка кабелей с обеих сторон в соответствии с проектом и кабельным журналом, что впоследствии упрощает тестирование и обслуживание.

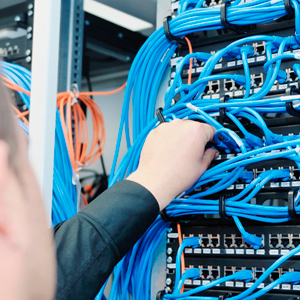

• Монтаж телекоммуникационного оборудования. В небольших сетях для этого может использоваться шкаф или стойка. Для крупных предприятий, где требуются обработка и хранение больших массивов данных, необходимо построение специальных комнат (серверных) и даже отдельных зданий, в которых размещают ЦОДы (центры обработки данных). Все оборудование СКС делится на пассивное (кабели, патч-панели, розетки) и активное (серверные станции, маршрутизаторы, источники бесперебойного питания). Сборка телекоммуникационного шкафа требует высокой квалификации специалиста, так как даже мелкие дефекты могут привести к отказу всей системы. На этом же этапе выполняется организация питания, установка ИБП, систем охлаждения и укладка коммутационных шнуров.

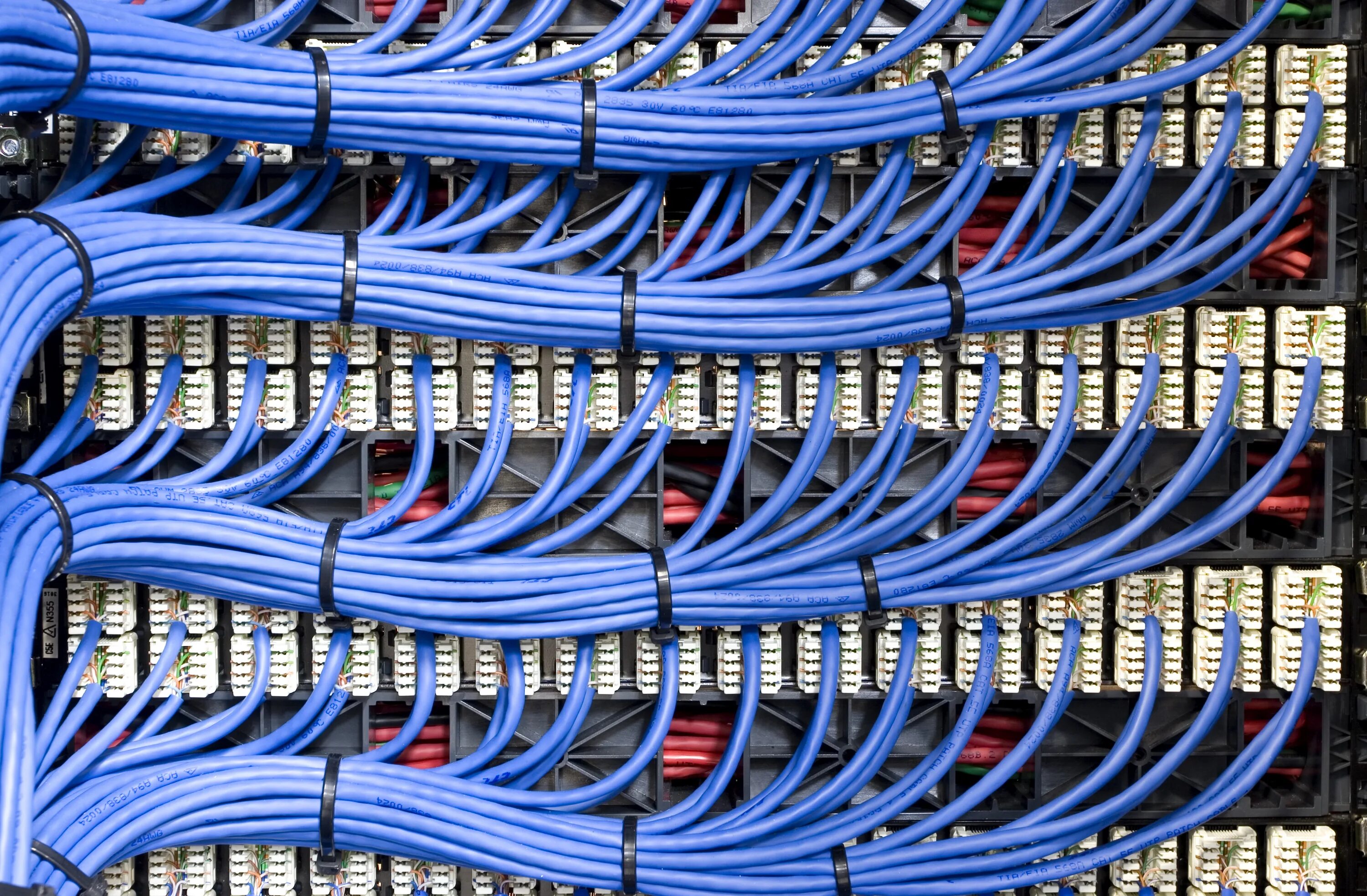

• Терминирование (кроссирование) — расключение кабелей и их присоединение к коммутационному оборудованию. Терминирование выполняется в строгом соответствии с выбранной схемой распиновки и категорией кабеля, с использованием сертифицированного инструмента. После завершения терминирования выполняется проверка соединений, устранение видимых дефектов и оформление первичной исполнительной документации (акты скрытых работ, схемы фактически реализованных соединений).
• Монтаж розеток потребителей в установочные коробки в стенах или в короба. На этом этапе устанавливаются лицевые панели, выполняется маркировка розеток в соответствии с проектной нумерацией, а также проверяется качество их крепления и доступность для пользователя. При необходимости выполняется монтаж напольных и встраиваемых модулей в зонах с повышенной плотностью рабочих мест.

Важным моментом в монтаже является строгое соблюдение принципа точка-точка — соединение портов на панели и розеток потребителя должно быть выполнено одним непрерывным кабелем. Только в этом случае сеть можно признать сертифицированной и поставить на гарантийное обслуживание. Кроме того, соблюдение этого принципа значительно упрощает диагностику неисправностей, повышает предсказуемость характеристик линий и обеспечивает соответствие международным стандартам структурированных кабельных систем.

Ввод в эксплуатацию и сдача системы.

После успешного завершения тестирования оформляются исполнительные схемы, обновляется кабельный журнал, подготавливается комплект документации для заказчика (чертежи, отчеты измерений, паспорта, инструкции). Проводится инструктаж обслуживающего персонала по правилам эксплуатации и базовому обслуживанию СКС, после чего система считается введенной в промышленную эксплуатацию.

Тестирование СКС.

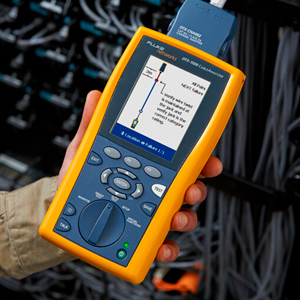

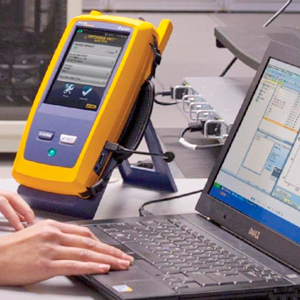

Данная процедура позволяет измерить все необходимые параметры кабельных линий системы и подтвердить её соответствие выбранной категории. Тестирование выполняется сертифицированными измерителями, формируются протоколы испытаний для каждой линии, по итогам которых сеть может быть принята в эксплуатацию и передана на гарантийное обслуживание. При выявлении несоответствий выполняется устранение дефектов и повторные измерения до достижения требуемых показателей.
