СОУЭ проектируется в целях обеспечения безопасной эвакуации людей при пожаре.
Оповещение людей о пожаре осуществляется:
• передачей звуковых и (или) световых сигналов в помещения, где люди могут подвергаться воздействию опасных факторов пожара, а также в помещениях, где могут остаться люди при блокировании эвакуационных путей пожаром;
• трансляцией речевой информации о необходимости эвакуироваться, о путях эвакуации и действиях, направленных на обеспечение безопасности.
Управление эвакуацией осуществляется посредством: передачи по СОУЭ текстовых сообщений, направленных на предотвращение паники и других явлений, усложняющих процесс эвакуации (скопление людей в проходах и т. п.); трансляции текстов, содержащих информацию о необходимом направлении движения; включения световых указателей направления эвакуации, световых табло «Выход», систем «бегущая волна», других световых средств индикации направления движения.
СОУЭ функционально связана с системой автоматической пожарной сигнализации (АПС) в здании, выполняющей задачу обнаружения пожара.

Инжиниринговая компания ЛК СЕТИ обладает значительной экспертизой в проектировании, монтаже и обслуживании систем оповещения и управления эвакуацией людей при пожаре (СОУЭ) с использованием оборудования ведущих производителей.

Мы учитываем все пожелания заказчиков и технические особенности объекта для создания наиболее надежного и эффективного решения в области систем противопожарной безопасности, в полном соответствии с требованиями нормативной документации, принятыми в Российской Федерации.

Цена проектирования и монтажа СОУЭ зависит от множества факторов, однако вы можете узнать ориентировочную стоимость позвонив нам по телефону +7 (499) 877-35-33, оставив заявку на расчет на электронной почте или заполнив форму обратной связи на сайте.

Услуги

Все услуги

Проектирование Проектирование АПС Цена: От 35 000 руб.

Проектирование Проектирование СОУЭ (систем оповещения и управления эвакуацией) Цена: От 40 000 руб.

Монтаж инженерных систем Монтаж СОУЭ Цена: От 100 000 руб.

Техническое обслуживание Техническое обслуживание системы оповещения и управления эвакуацией Цена: от 2 500 руб.

Оборудование СОУЭ

Речевые оповещатели и громкоговорители

Речевые оповещатели - элементы системы автоматики и противопожарной защиты, обеспечивающие оповещение людей о возникновении пожара, путях эвакуации и режимах работы системы. Эти устройства также входят в системы оповещения и управления эвакуацией (СОУЭ) и активируются при поступлении сигнала тревоги.
Речевые оповещатели проигрывают заранее записанные или синтезируемые речевые сообщения с инструкциями по эвакуации, маршрутам выхода, информации об угрозе и т.д.

Стандартные сценарии применения:

- Оповещение о пожарной тревоге и указание путей эвакуации.
- Оповещение о неопасной ситуации (технические работы, ремонт) с инструкциями.
- Аварийные объявления с эвакуационными маршрутами и точной информацией по опасности.
- Локальные голосовые уведомления для сотрудников или посетителей.

Звуковые оповещатели

Звуковые извещатели для системы оповещения и управления эвакуацией (СОУЭ) - это устройства, оповещающие о срабатывании датчиков и извещателей, реагирующих на воздействие пламени или дыма. В СОУЭ используются различные виды звуковых сигнализаций: пьезоэлектрические, световые (для плохо слышащих людей), электромеханические и электродинамические звонки и сирены, громкие тональные сигналы которых значительно отличаются от фонового шума. Звуковые извещатели, как правило, устанавливаются возле выходов и на путях эвакуации.

Электромеханические оповещатели генерируют низкочастотные звуковые колебания, хорошо слышимые на фоне других шумов. Подходят для больших помещений и открытых пространств, таких как склады и промышленные предприятия

Пьезоэлектрические оповещатели создают звуковые колебания с помощью пьезокерамического кристалла. Компактны, востребованы для установки в помещениях с высокими требованиями к дизайну интерьера.
Электродинамические оповещатели дают мощный низкочастотный звук с уровнем давления до 110 дБ. Создают неприятное для слуха звучание, что эффективно привлекает внимание.

Световые оповещатели, табло и указатели

Световые оповещатели системы автоматики противопожарной защиты служат для визуального информирования людей о возникновении пожара с помощью мигающих или непрерывно передающих световых сигналов. Они также являются элементом системы оповещения и управления эвакуацией (СОУЭ) и работают в связке с АПЗ: при срабатывании извещателя, АПЗ подаёт сигнал в центр управления, где принимается решение об эвакуации и активируется СОУЭ.

Основные виды световых оповещателей:

- Мигающие оповещатели - активируются при срабатывании датчиков или систем тушения, генерируют мигающий световой сигнал для привлечения внимания.

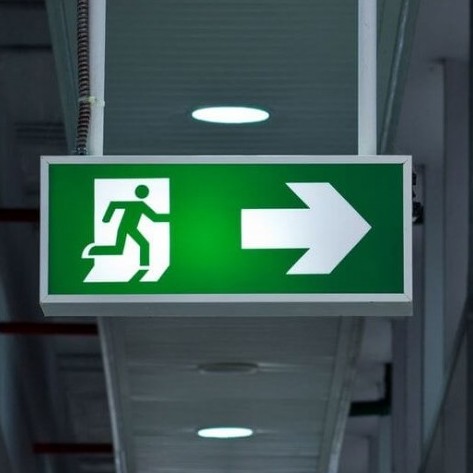

- Световые табло-указатели - помогают людям быстро найти эвакуационные выходы, например, «Выход» или «Аварийный выход».
- Световые знаки пожарной безопасности - указывают направление эвакуации, их значение может изменяться в зависимости от ситуации.
- Световые табло для оборудования - показывают местоположение таких объектов, как пожарные гидранты.
- Предупредительные табло - с надписями вроде «Газ/Порошок/Аэрозоль - Уходи!» для помещений с автоматическими системами тушения.

Центральное оборудование СОУЭ

Используется для построения автоматической СОУЭ 3-5 типа и включает различные модификации оборудования:
Блок контроля и управления служат для построения автоматических систем звукового и пожарного оповещения в составе системы СОУЭ, обеспечивает мониторинг состояния систем пожаротушения и раннего обнаружения, автоматическую координацию действий при срабатывании и передачу сигналов на диспетчерские пункты.
Усилители предназначены для увеличения мощности аудиосигнала до уровня, необходимого для выделенных зон оповещения, обеспечивают требуемые уровни звукового давления и разборчивость речевых сообщений на заданных расстояниях и распределение мощности сигнала по зонам.
Аудио-процессоры - специализированные цифровые или гибридные (аналогово‑цифровые) устройства обработки аудиосигнала, обеспечивающие подготовку, маршрутизацию и контроль речевых сообщений и тональных сигналов перед их подачей на усилители и акустическое оборудование в зонах оповещения.
Микрофонные панели - предназначены для передачи речевых сообщений и управления зонами эвакуации.
Вызывные панели для организации дуплексной 2-х сторонней аудио связи с другими устройствами системы. Конфигурирование и сетевые настройки осуществляются ПО.
Блоки питания и резервирования обеспечивают стабильное и защищённое питание всех элементов системы оповещения и управления эвакуацией, контролируют уровень напряжения и заряда аккумуляторов. Блоки резервирования автоматически переключают питание на резервные источники при сбоях основной сети, обеспечивая непрерывную работу системы и контроль состояния резервирования.
Блоки контроля линий контролируют целостность и состояние линий связи между центральным оборудованием и конечными исполнительными устройствами

Огнестойкие кабельные линии

Огнестойкая кабельная линия (ОКЛ) - совокупность оборудования, обеспечивающего бесперебойное электроснабжение противопожарных систем в условиях пожара и включающего в себя: Огнестойкий кабель - разработан так, чтобы выдерживать высокие температуры и оставаться функциональным во время пожара. Чаще всего используется кабель с индексом FR.
Крепежные элементы - зажимы, скобы, хомуты, устойчивые к высоким температурам.
Лотки, короба, гофрированные трубы - используются для укладки и защиты кабелей, должны быть изготовлены из негорючих материалов.
Дополнительные материалы - муфты, коробки, которые также обладают огнестойкими свойствами.
Время сохранения работоспособности: ОКЛ должна работать в условиях пожара в течение времени, необходимого для выполнения функций систем противопожарной защиты и полной эвакуации людей в безопасную зону. На практике это время, как правило, составляет 5–10 минут.

Время Работоспособности кабельных линий и электропроводок определяется ГОСТ Р 53316. На практике это время, как правило, составляет 5–10 минут.

Огнестойкие кабельные линии в обязательном порядке используются в местах с повышенными требованиями к пожаробезопасности:
- В торговых и выставочных центрах, бизнес-центрах;
- В больницах, школах, детских садах;
- В метрополитене и других объектах транспортной инфраструктуры;
- В жилых комплексах;
- В производственных и складских объектах.

Серверное оборудование и Программное Обеспечение СОУЭ

Серверное оборудование обеспечивает централизованную обработку и хранение данных системы, обеспечивает надёжное взаимодействие с терминалами и контроллерами, резервирование конфигураций и логирование событий, а также поддерживает интерфейсы для удалённого мониторинга и интеграции с другими системами здания.
Программное обеспечение предназначено для централизованного управления всеми компонентами СОУЭ, включая зоны оповещения, сценарии эвакуации и воспроизведение сообщений, осуществляет постоянный мониторинг состояния оборудования, диагностику неисправностей, интеграцию с действующими системами пожарной безопасности и инженерными системами здания. Также ПО ведет журнал событий и действий оператора для аудита и анализа.
Основными производителями ПО для систем противопожарной безопасности на территории РФ являются компании Bolid, Rubezh и Roxton.

Производители оборудования для противопожарных систем

Болид

RUBEZH

ДКС

Омега Саунд

Сибирский арсенал

ПромРукав

ROXTON

Аргус-Спектр

Задачи Систем оповещения и управления эвакуацией

Оперативное оповещение
Управление эвакуацией
Связь с экстренными службами и координация действий
Обеспечение безопасного выхода

Информирование о последствиях ситуации
Обучение и тренировки
Разработка сценариев черезвычайных ситуаций
Систематизация информации о посетителях

Мониторинг ситуации развития ЧС
Проверка функционирования системы
Оценка эффективности работы системы после проведения эвакуации

Почему выгодно работать с ЛК СЕТИ

20 лет На рынке инженерных систем

1650+ Выполненных проектов

Команда проекта Руководитель проекта, инженер и администратор для каждого проекта

Проекты под ключ Аудит, проектирование, поставка, СМР, ПНР, сервис

5 лет гарантии На выполненные работы

Сервис Гарантийное, сервисное и послепродажное обслуживание

Оборудование Проверенное, от лучших производителей

Надежный партнер Допуски СРО-П, СРО-С, Страхование ответственности, Лицензия МЧС

Классификация СОУЭ

СОУЭ классифицируются по ряду признаков, основными из которых являются:
- Функциональные возможности;
- Способы и методы управления;
- Состав и принцип действия.

Типы СОУЭ по функциональным возможностям

Системы оповещения и управления эвакуацией (СОУЭ) занимают ключевую роль в обеспечении пожарной безопасности на объектах с высокой посещаемостью.
СОУЭ классифицируют по типам в зависимости от степени автоматизации и способа оповещения.
Каждый тип СОУЭ обладает уникальными характеристиками и предназначен для специфических условий и типов зданий. Правильный выбор системы регламентирован Сводом правил СП 3.13130.2009 и напрямую влияет на оперативность и безопасность эвакуации, а значит на способность объекта противостоять экстремальным ситуациям и минимизировать риски для людей.

СОУЭ 1 типа

Очень простая система, включающая только звуковые оповещатели и в необязательном порядке световые оповещатели, активирующиеся при срабатывании АПС и подающие сигнал о необходимости срочно покинуть помещения. Подходит только для небольших объектов.
Перечень функций:
-   Звуковое оповещение (пожарные звонки, сирены сигналы тревоги);
-   Световые сигналы (световые мигающие оповещатели, световые оповещатели «Выход»).
Недостатки СОУЭ первого типа:
- Отсутствие голосового оповещения и возможности координировать эвакуацию    Недостаток детальной информации для людей.
- Световые знаки не являются обязательным элементом этого типа.

СОУЭ 2 типа

Система отличается от первого типа обязательным наличием световых сигналов, которые хорошо видно при задымлении и возможностью установки табло с указанием направления движения.
Перечень функций:
- Звуковое оповещение (пожарные звонки, сирены сигналы тревоги);
- Световое оповещатели «Выход»;
- Эвакуационные световые знаки пожарной безопасности, указывающие направление движения.

СОУЭ 3 типа

Система с расширенным функционалом, который предусматривает управление эвакуацией из разных зон по очереди, возможность отключения или активации сигнализации в отдельных зонах, а также селекторную связь с диспетчером.
Перечень функций:
- Звуковое и речевое оповещение, передача заранее записанных сообщений с инструкциями по эвакуации;
- Световые мигающие оповещатели «Выход»;
- Эвакуационные знаки пожарной безопасности, указывающие направление движения;
- Разделение объекта на зоны пожарного оповещения;
- Обратная связь зон пожарного оповещения с пожарным постом-диспетчерской.
Система СОУЭ третьего типа актуальна для объектов со сложной планировкой, где основным способом оповещения является трансляция речевых сообщений, при этом их тексты уникальны и зависят от характера угрозы, особенностей отдельных помещений объекта, других параметров (при формировании схемы системы оповещения и управления эвакуацией объект делят на зоны по этажам или пожарным отсекам - для каждой из таких зон составляется отдельный текст тревожного сообщения).

СОУЭ 4 типа

Многофункциональная система, с возможностью передачи персональных сообщений в конкретные точки, двухсторонней связью и индивидуальным управлением эвакуацией из разных зон объекта в условиях плотного потока и сложной планировочной структуры объекта.

Ключевая особенность СОУЭ 4-го типа — деление здания на отдельные зоны оповещения: по этажам, пожарным отсекам, функциональным блокам или пространствам, прилегающим к эвакуационным выходам.
Перечень функций:
-   Звуковое и речевое оповещение, передача персональных сообщений;
-   Мигающие световые оповещатели «Выход»
-   Эвакуационные знаки пожарной безопасности с указанием направления движения;
-   Режим управления с организацией обратной связи с зонами;
-   Деление здания на зоны пожарного оповещения;
-   Ручной и автоматический режимы;
-   Организация оповещения по индивидуальным сценариям в зависимости от очага возгорания или иного события;
-   Раздельное включение световых указателей для каждой определенной зоны, что позволяет создавать несколько направлений эвакуации из каждой зоны пожарного оповещения.
СОУЭ 4 типа обычно используют на значимых объектах, где количество одновременно присутствующих в здании человек может достигать 1000, эвакуационные пути имеют протяженность более 90 метров или планировка объекта требует организации раздельных потоков эвакуации людей.

СОУЭ 5 типа

Высокотехнологичная, надежная и адаптивная система, предназначенная для централизованного управления и корректировки маршрутов эвакуации из разных зон объекта. Отличается многоканальным оповещением, динамическим управлением потоками, многоуровневой структурой и автономностью.
СОУЭ 5 типа интегрируется с сопутствующими системами пожарной и технической безопасности, всеми инженерными системами здания и представляет собой важный элемент инженерной безопасности для крупных общественных объектов.
Полный функционал системы:
- Звуковое и речевое оповещение, передача персональных сообщений;
- Мигающие световые указатели «Выход»
- Эвакуационные знаки пожарной безопасности с указанием направления движения;
- Режим управления с организацией обратной связи с зонами;
- Деление объекта на зоны пожарного оповещения;
- Ручной и автоматический режимы;
- Организация оповещения по вариативным сценариям в зависимости от очагов возгорания или иных событий;
- Раздельное включение световых указателей выборочно для каждой зоны, что позволяет организовать несколько направлений эвакуации.
- Управление из центрального диспетчерского поста всеми системами здания, связанными с обеспечением безопасности людей при пожаре.
- Адаптивность системы к условиям пожара - в случае распространения огня может изменять пути эвакуации, блокируя доступ в опасные зоны и перенаправляя людей на безопасные маршруты.
СОУЭ 5 типа используются на архитектурно сложных объектах и высотных зданиях более 30 этажей, с массовым пребыванием людей и повышенными требованиям к уровню безопасности объекта.

Типы СОУЭ по способу управления

По способу управления системы голосового оповещения подразделяются:
С ручным управлением:
Осуществлять оповещение можно только в ручном режиме обслуживающим персоналом - включение звукового сигнала «Сирена», транслирование заранее записанного голосового сообщения и передача речевых сообщений с микрофона;
С автоматическим управлением:
Активирование системы осуществляется с помощью внешнего управляющего сигнала, поступающего в результате срабатывания оборудования систем пожарной сигнализации и пожаротушения;
С полуавтоматическим управлением:
Работа системы оповещения возможна работа как в ручном, так и автоматическом режиме. Данный вид управления подразумевает, что ручное управление можно использовать только в случае отсутствия жестких требований к определенным зонам оповещения, касающихся оснащения их только автоматическими системами пожарной сигнализации и пожаротушения.

Виды СОУЭ по принципу действия

- Локальные системы функционируют в пределах одного ограниченного объекта;
- Централизованные системы с дистанционным управление.
