Рефлектограмма и измерения ВОЛС

Снятие рефлектограммы и измерение параметров волоконно-оптических линий связи (ВОЛС) представляет собой регламентированную последовательность операций, направленную на количественную оценку качества оптического тракта и выявление скрытых дефектов его элементов. Данные процедуры выполняются в соответствии с требованиями отраслевых стандартов и эксплуатационной документации и служат основой для ввода ВОЛС в эксплуатацию, периодического контроля её состояния и локализации повреждений.

1. Назначение и принципы использования оптического рефлектометра

Основным прибором для снятия рефлектограммы является оптический рефлектометр во временной области (OTDR), работающий на принципе регистрации обратнорассеянного и отражённого излучения от различных неоднородностей оптического волокна. Прибор формирует короткие оптические импульсы, вводимые в тестируемое волокно, и по временному распределению отражённого сигнала рассчитывает координаты и характер событий: сварных соединений, коннекторов, разрывов, участков повышенного затухания. Результатом измерения является рефлектограмма – график зависимости уровня отражённого сигнала от длины волокна, используемый для анализа структуры и состояния линии.

2. Подготовка оборудования и выбор параметров измерений

Перед началом работ выполняется подготовка измерительного комплекса, включающая проверку работоспособности рефлектометра, калибровку при необходимости и подбор соответствующих патч-кордов и пигтейлов по типу волокна и разъёмов. Определяются рабочие длины волн (как правило, для одномодовых волокон используются 1310 нм и 1550 нм, при необходимости - дополнительные длины), задаются параметры импульса (длительность, уровень мощности), время усреднения, шаг дискретизации и максимальная измеряемая длина. Правильный выбор настроек позволяет обеспечить достаточный динамический диапазон, требуемое пространственное разрешение и приемлемое соотношение сигнал/шум, что критично для достоверной интерпретации рефлектограммы.

3. Подготовка оптической линии к измерениям

Подготовка ВОЛС к измерениям включает идентификацию нужного волокна в кроссовых и распределительных устройствах, проверку состояния коммутаций, а также по возможности временное отключение трафика для исключения влияния активного оборудования. Перед подключением рефлектометра производится тщательная очистка коннекторов с использованием специализированных чистящих средств и проверка их целостности под микроскопом. Для уменьшения влияния мёртвой зоны рефлектометра на начальный участок линии применяются пусковые катушки (launch fiber), обеспечивающие корректное отображение первого соединения и начальных событий на рефлектограмме. При необходимости на удалённой стороне линии может устанавливаться приёмная катушка для более точного анализа конечного участка.

4. Подключение измерительного оборудования и схема тестирования

Рефлектометр подключается к тестируемому волокну через соответствующий патч-корд, согласованный по типу разъёма и полировке. При этом обеспечивается минимизация дополнительных отражений на стыках коммутаций, а все неиспользуемые порты кросса закрываются заглушками. Схема тестирования определяется топологией линии: при линейной структуре измерение выполняется, как правило, с одной стороны с возможностью последующей проверки с противоположной точки, при наличии колец и ответвлений может требоваться поочередное отключение отдельных сегментов и измерение по нескольким маршрутам. В случае магистральных линий предусмотрено проведение измерений по каждой длине волны отдельно, с сохранением результатов для последующего сопоставления.

5. Процесс снятия рефлектограммы

После выполнения всех подготовительных действий запускается процедура снятия рефлектограммы с выбранными параметрами. Рефлектометр многократно посылает импульсы и осуществляет усреднение отражённого сигнала для снижения влияния случайных шумов и повышения точности отображения слабых событий. В ходе измерения оператор контролирует динамику формирования графика, при необходимости корректирует длительность импульса и время усреднения для оптимального отображения как близких, так и удалённых участков линии. По завершении цикла измерения рефлектограмма сохраняется во внутренней памяти прибора или в внешней системе для дальнейшего анализа и формирования отчётной документации.

6. Интерпретация рефлектограммы и идентификация событий

Интерпретация рефлектограммы выполняется с использованием встроенных или внешних программных средств анализа, которые автоматически или вручную выделяют характерные события и рассчитывают их параметры. К числу таких событий относятся сварные соединения, коннекторы, макроизгибы, разрывы, резкие изменения коэффициента затухания, а также участки с повышенным уровнем обратных потерь. Для каждого события определяется расстояние от точки измерения, величина дополнительного затухания и уровень отражения, что позволяет сопоставить их с фактическими элементами линии по исполнительной схеме. Особое внимание уделяется выявлению участков с аномально высоким затуханием или нестабильной формой сигнала, указывающих на возможные скрытые дефекты, механические повреждения или некорректно выполненные сварки.

7. Измерение оптических потерь и сопутствующие проверки

Помимо снятия рефлектограммы, для комплексной оценки ВОЛС проводятся прямые измерения оптических потерь методом сквозного измерения с использованием стабильного источника излучения и измерителя мощности. Данный метод позволяет получить интегральное значение затухания по тракту и используется для верификации соответствия линии проектным и нормативным значениям. На этом этапе могут дополнительно выполняться измерения обратных потерь, проверка соответствия полосы пропускания, а при необходимости — измерения хроматической и поляризационной модовой дисперсии на специализированном оборудовании. Сопоставление результатов рефлектометрии и сквозных измерений обеспечивает более полное представление о состоянии линии и повышает достоверность технического заключения.

8. Документирование результатов и формирование заключения

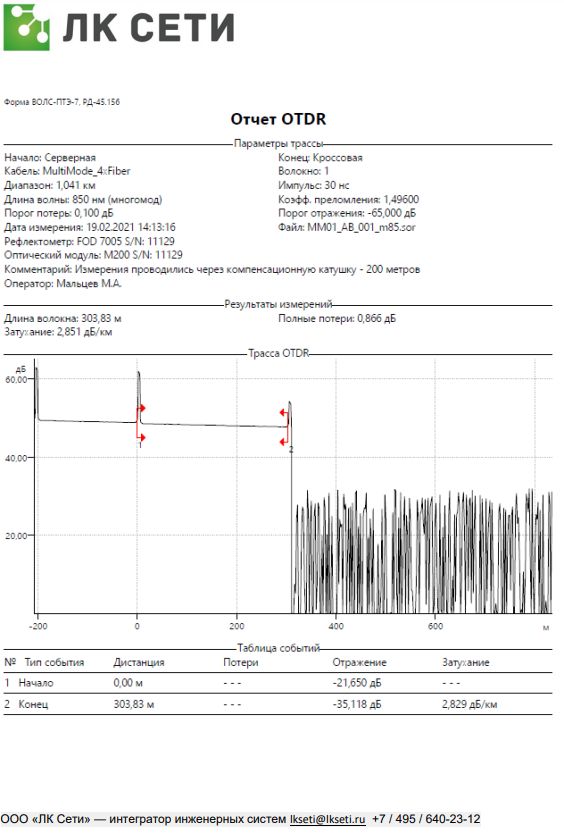

Заключительный этап включает систематизацию полученных данных, оформление протоколов измерений и составление технического отчёта. В отчёт вносятся параметры применённого оборудования и настроек измерений, перечень протестированных волокон, графические рефлектограммы с указанием ключевых событий, таблицы с результатами измерений потерь и отражений, а также сравнительный анализ с проектными значениями. На основании совокупности данных формируется заключение о соответствии ВОЛС требованиям нормативной документации, выявляются проблемные участки и при необходимости выдаются рекомендации по ремонту, модернизации или дополнительной диагностике. Таким образом, процесс снятия рефлектограммы и измерения ВОЛС обеспечивает объективную оценку эксплуатационной пригодности оптической линии и служит основой для её надёжной и долговременной работы.
