Локальная вычислительная сеть (ЛВС) — физическая среда информационной инфраструктуры предприятия. Она объединяет в единую систему компьютеры пользователей, принтеры, сканеры и другие МФУ, позволяет удаленно подключать сотрудников, обеспечивает совместную работу программ и приложений, а также доступ к информационным ресурсам за пределами сети. Проектирование и монтаж ЛВС — технологически сложное мероприятие, которое требует участия специалистов высокой квалификации.
|
Монтаж структурированных кабельных систем (СКС) |
|||
|
Наименование |
Ед. изм. |
Цена |
|
|
Сборка шкафов, стоек |
|||
|
1 |
Сборка и установка телекоммуникационного шкафа 19" |
шт |
от 3 000 руб. |
|
2 |
Сборка и установка серверного шкафа 19" |
шт |
от 5 000 руб. |
|
3 |
Сборка и монтаж настенного шкафа 19" |
шт |
от 2 500 руб. |
|
4 |
Сборка и монтаж настенного шкафа 10" |
шт |
от 2 000 руб. |
|
5 |
Сборка и установка телекоммуникационной стойки 19" |
шт |
от 1 200 руб. |
|
6 |
Установка кабельного органайзера горизонтального |
шт |
200 руб. |
|
7 |
Установка кабельного органайзера вертикального |
шт |
1 000 руб. |
|
8 |
Установка блока розеток 1U |
шт |
300 руб. |
|
9 |
Установка вентиляторного модуля |
шт |
от 500 руб. |
|
10 |
Установка блока распределения питания (PDU) |
шт |
1 000 руб. |
|
11 |
Установка сетевого оборудования в шкаф/стойку |
шт |
от 400 руб. |
|
12 |
Установка ИБП в шкаф/стойку |
шт |
от 500 руб. |
|
13 |
Установка дополнительных аксессуаров |
шт |
от 150 руб. |
|
Установка оборудования СКС |
|||
|
14 |
Установка патч-панели 1U, 24 порта |
шт |
200 руб. |
|
15 |
Установка патч-панели 1U-2U, 48 портов |
шт |
300 руб. |
|
16 |
Установка точки консолидации СКС |
шт |
от 1 000 руб. |
|
17 |
Кроссирование (расшивка) патч-панели, кат. 5е, 6 |
порт |
50 руб. |
|
18 |
Кроссирование (расшивка) патч-панели, кат. 6а |
порт |
70 руб. |
|
19 |
Маркировка портов патч-панели |
порт |
35 руб. |
|
20 |
Установка розетки СКС |
шт |
от 60 руб. |
|
21 |
Кроссирование (расшивка) розетки СКС, кат. 5е, 6 |
порт |
50 руб. |
|
22 |
Кроссирование (расшивка) розетки СКС, кат. 6а |
порт |
70 руб. |
|
23 |
Маркировка розетки СКС |
порт |
35 руб. |
|
24 |
Обжим коннектора витой пары RJ-45 |
шт |
от 50 руб. |
|
Прокладка кабеля |
|||
|
25 |
Прокладка кабеля UTP, 5е категории |
метр |
от 35 руб. |
|
26 |
Прокладка кабеля U/F/STP, 5е категории |
метр |
от 40 руб. |
|
27 |
Прокладка кабеля UTP, 6 категории |
метр |
от 40 руб. |
|
28 |
Прокладка кабеля U/F/STP, 6 категории |
метр |
от 50 руб. |
|
29 |
Прокладка кабеля UTP, 6а категории |
метр |
от 50 руб. |
|
30 |
Прокладка кабеля U/F/STP, 6а категории |
метр |
от 60 руб. |
|
31 |
Маркировка кабельной линии |
шт |
от 50 руб. |
|
32 |
Протяжка слаботочного кабеля |
метр |
от 35 руб. |
|
33 |
Монтаж силового кабеля 3х2,5 |
метр |
от 55 руб. |
|
34 |
Монтаж силового кабеля 3х1,5 |
метр |
от 50 руб. |
|
35 |
Монтаж силового кабеля (вводного) |
метр |
от 85 руб. |
|
36 |
Протяжка кабеля для систем АСУД |
метр |
от 50 руб. |
|
37 |
Протяжка ТВ кабеля |
метр |
от 50 руб. |
|
Установка и подключение электрических розеток |
|||
|
38 |
Монтаж электрических розеток |
шт |
от 400 руб. |
|
39 |
Подключение силовой розетки |
шт |
от 350 руб. |
|
Монтаж кабельных трасс |
|||
|
40 |
Установка тонкого кабель-канала на гипсокартон |
метр |
от 50 руб. |
|
41 |
Установка тонкого кабель-канала на бетон, кирпичную стену |
метр |
от 70 руб. |
|
42 |
Установка широкого кабель-канала на гипсокартон |
метр |
от 70 руб. |
|
43 |
Установка широкого кабель-канала на бетон, кирпичную стену |
метр |
от 90 руб. |
|
44 |
|
метр |
от 450 руб. |
|
45 |
Монтаж металлических лотков до 400 мм |
метр |
от 550 руб. |
|
46 |
Монтаж трубы гофрированной легкой по потолку, стене |
метр |
от 40 руб. |
|
47 |
Монтаж трубы гофрированной ПНД по потолку, стене, опоре |
метр |
от 60 руб. |
|
Тестирование СКС |
|||
|
48 |
Тестирование сети СКС, ВОЛС если работы выполняются "под ключ" (работы + поставка) |
компл |
БЕСПЛАТНО |
|
49 |
Тестирование СКС |
||
Состав ЛВС
Локальные сети бывают двух типов — беспроводные (БЛВС) и проводные (ЛВС). Каждая из них имеет свои достоинства и недостатки.

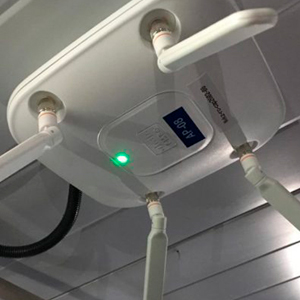

- Wi-Fi сильно сокращает количество прокладываемых кабельных линий и дает возможность легко добавлять дополнительные рабочие места. Однако ее возможности по скорости очень ограничены, так как трафик делится на всех пользователей. Отдельный подход должен быть и к выбору офисной техники для Wi-Fi сети — не каждое МФУ поддерживает работу по беспроводной технологии.
- Проводная система требует выполнения большего объема подготовительных и монтажных работ чем БЛВС. Необходимо спроектировать структуру сети, продумать расположение оборудования, техники и рабочих мест. После прокладки трасс изменить их местоположение будет уже непросто. При этом проводная сеть — это неограниченные возможности масштабирования, высокая производительность благодаря большой скорости и выше защищенность от утечки данных.
Схема ЛВС стандартного офиса или небольшого предприятия в большинстве случаев строится по топологии «звезда».
Основные преимущества такой топологии в том, что при отказе одной единицы активного оборудования вся система не выходит из строя, хорошая масштабируемость и легко искать неисправности.
Проектирование ЛВС
Проектирование сети начинают с заполнения опросного листа — списка вопросов, необходимых для подбора оборудования, а также согласования с заказчиком технического задания. Перед началом проектирования необходимо выяснить следующие моменты:
- назначение объекта;
- характеристики здания — количество этажей, помещений, высоту потолков, толщину стен;
- количество рабочих мест и портов на каждом рабочем месте;
- необходимость интеграции в телекоммуникационные системы — кабельное телевидение,
- видеонаблюдение, телефонную связь, диспетчеризацию и другие;
- необходимая скорость передачи данных каждому рабочему месту;
- тип питания рабочих мест — обычное или бесперебойное;
- категории магистральной и горизонтальной систем;
- типы линий — витая пара или оптоволокно;
- потенциал масштабирования сети.
В ТЗ указывается технология подключения пользовательских устройств к рабочей сети и требования к их размещению, средства защиты от несанкционированного доступа. При проектировании необходимо также учесть близость помещений с сильными электромагнитными полями, такими, например, как электрощитовая. В этом случае для снижения помех необходимо заложить в проект специальные экранированные кабели.
Проект ЛВС содержит:
- Подробные планы помещений с указанием расположения и количества розеток и портов. На чертежах схематично показываются линии прокладки кабелей с указанием их местоположения (в лотках, коробах, за фальшпотолком или под фальшполом), а также обозначается коммутационный центр.
- Схемы взаимодействия с другими телекоммуникационными сетями;
- Кабельный журнал;
- Схема коммутации оборудования;
- Спецификации задействованного в проекте оборудования.
Разработка документации на ЛВС выполняется в т.ч. на базе автоматизированных систем, адаптированных под проектирование телекоммуникаций.
Этапы монтажа ЛВС
- Подготовка к прокладке трассы — сверление отверстий в конструкциях, монтаж лотков и коробов.
- Монтаж трассы — прокладка участков кабелей, их маркировка и обжимка коннекторами с обязательным отражением в кабельном журнале.
- Монтаж оконечных устройств (сетевых розеток), установка оборудования.
- Объединение участков в единую сеть, подключение оборудования.
- Настройка и тестирование сети, установка необходимого программного обеспечения.
Стоимость внедрения ЛВС рассчитывается индивидуально для каждого предприятия и зависит от объема и сложности работ, а также цены необходимых материалов и оборудования.
