Заказчик

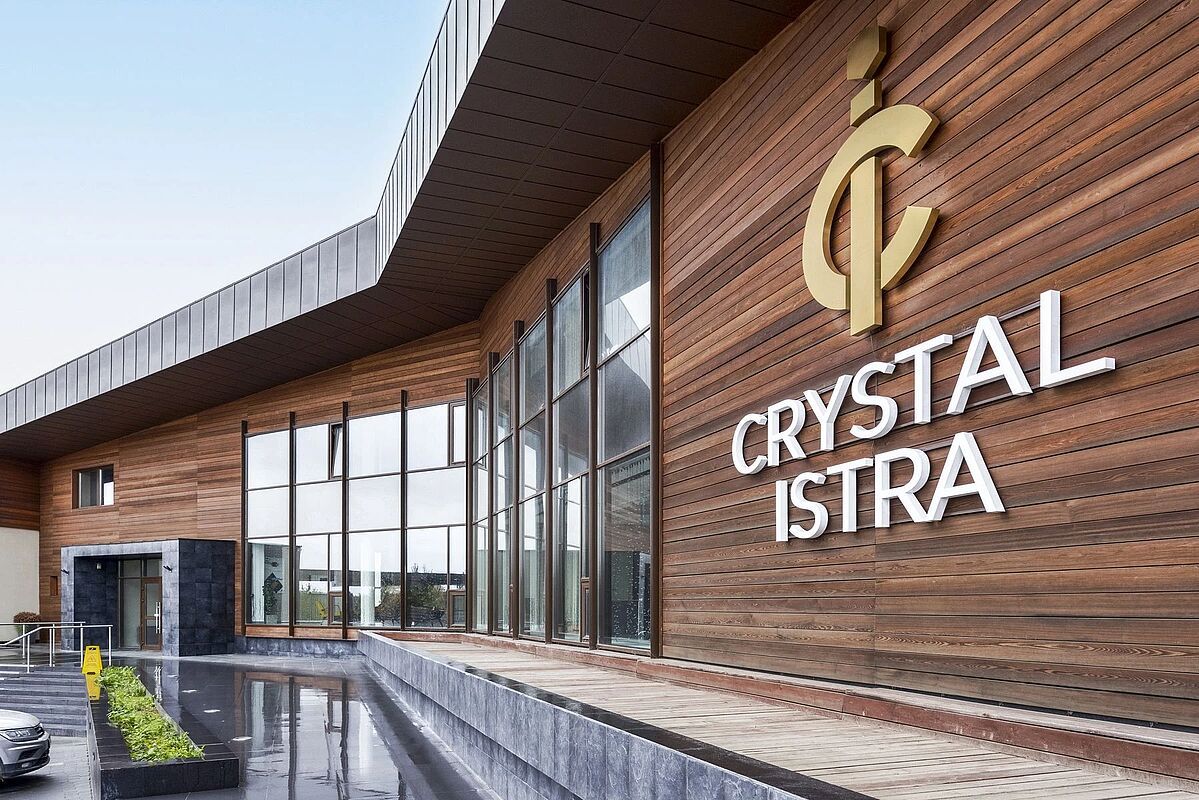

Коттеджный поселок CRYSTAL ISTRA класса Deluxe с уникальным расположением в нескольких километрах от Москвы, на берегу реки Истра. Имеет самые передовые подходы к формированию ландшафта и инфраструктуры, обеспечивающий премиальный уровень качества жизни.
Объект
Территория коттеджного поселка. В качестве точек проезда/прохода используются четыре контрольно-пропускных пункта (КПП). Два КПП изначально были оборудованы шлагбаумами, которые открывались сотрудниками охраны с кнопки. Контроль проезда и прохода жителей и гостей поселка не был автоматизирован и велся через «тетрадные» списки.
Задачи проекта
Заказчиком были поставлены следующие задачи:
- Оснастить все точки проезда на территорию поселка шлагбаумами;
- Оснастить точки прохода на территорию поселка системой контроля и управления доступом;
- Объединить все точки проезда и прохода в единую систему с выводом пункта диспетчеризации и управления в главный корпус на пост охраны;

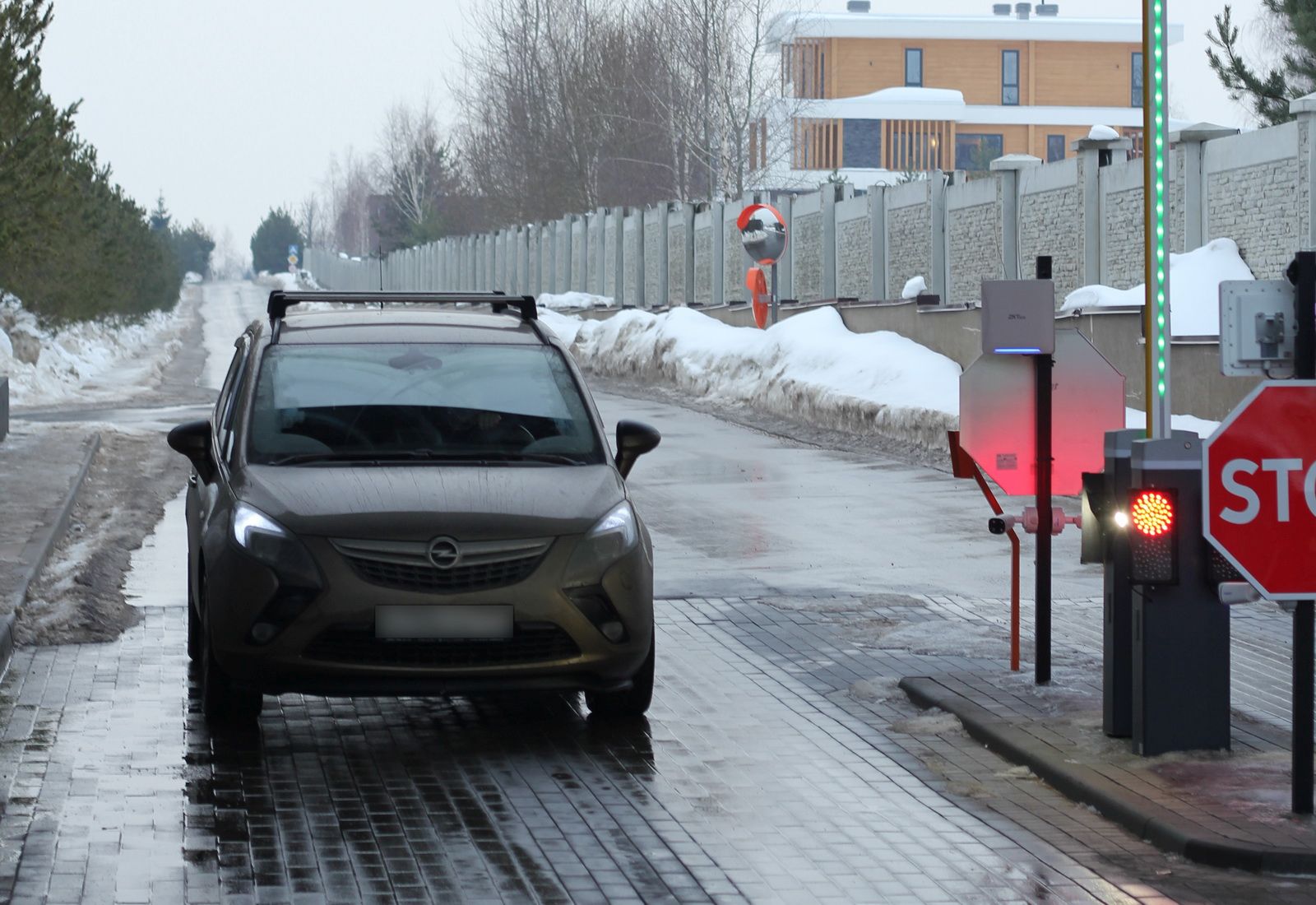

- Автоматизировать проезд на территорию коттеджного поселка с помощью системы распознавания автомобильных номеров, считывателей UHF меток дальнего радиуса действия и комбинированных считывателей пластиковых карт с кодонаборной панелью;
- Автоматизировать проход на территорию КП с помощью считывателей с кодонаборной панелью для гостей поселка;
- Интегрировать в систему программный комплекс PASS24.online для заказа и учета гостевых пропусков администрацией и жителями поселка;
- Оснастить КПП системой контроля и учета электронных пропусков;
- Интегрировать существующие шлагбаумы в общую систему автоматизации;
- Реализовать логику реверсивных проездов для увеличения пропускной способности нагруженных пунктов проезда.
Описание выполненных работ

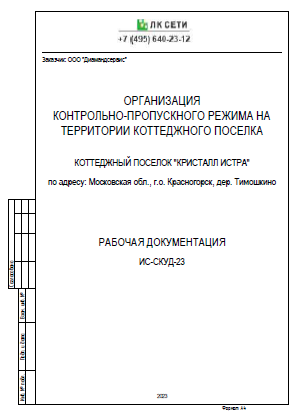

Первым этапом наши инженеры провели аудит объекта и сбор исходных данных для разработки проектной документации. По результату проведенного аудита существующего оборудования и инженерных коммуникаций, сформированному Техническому заданию и собранным исходным данным мы приступили к созданию Рабочего проекта.
В процессе проектирования были приняты следующие решения:

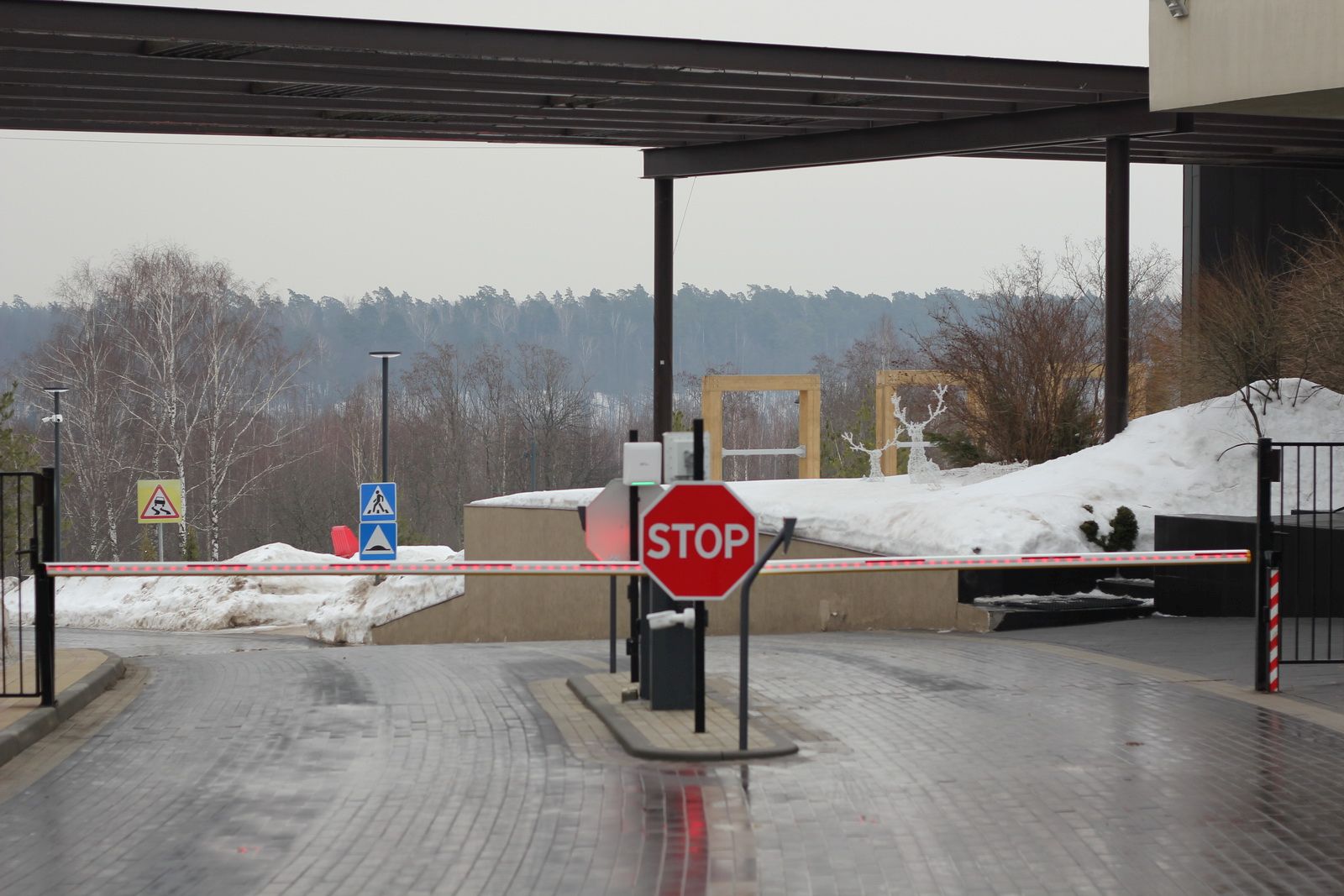

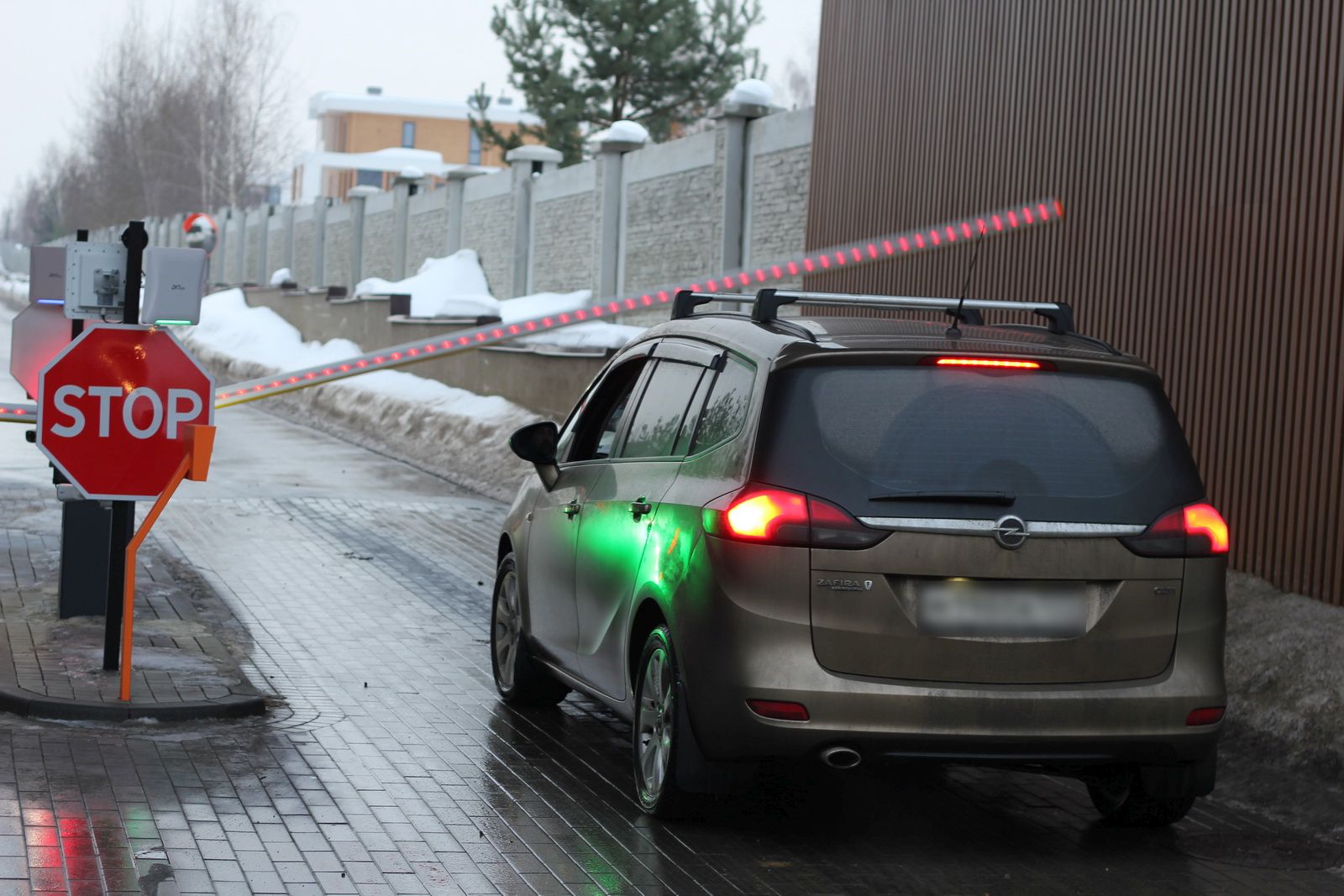

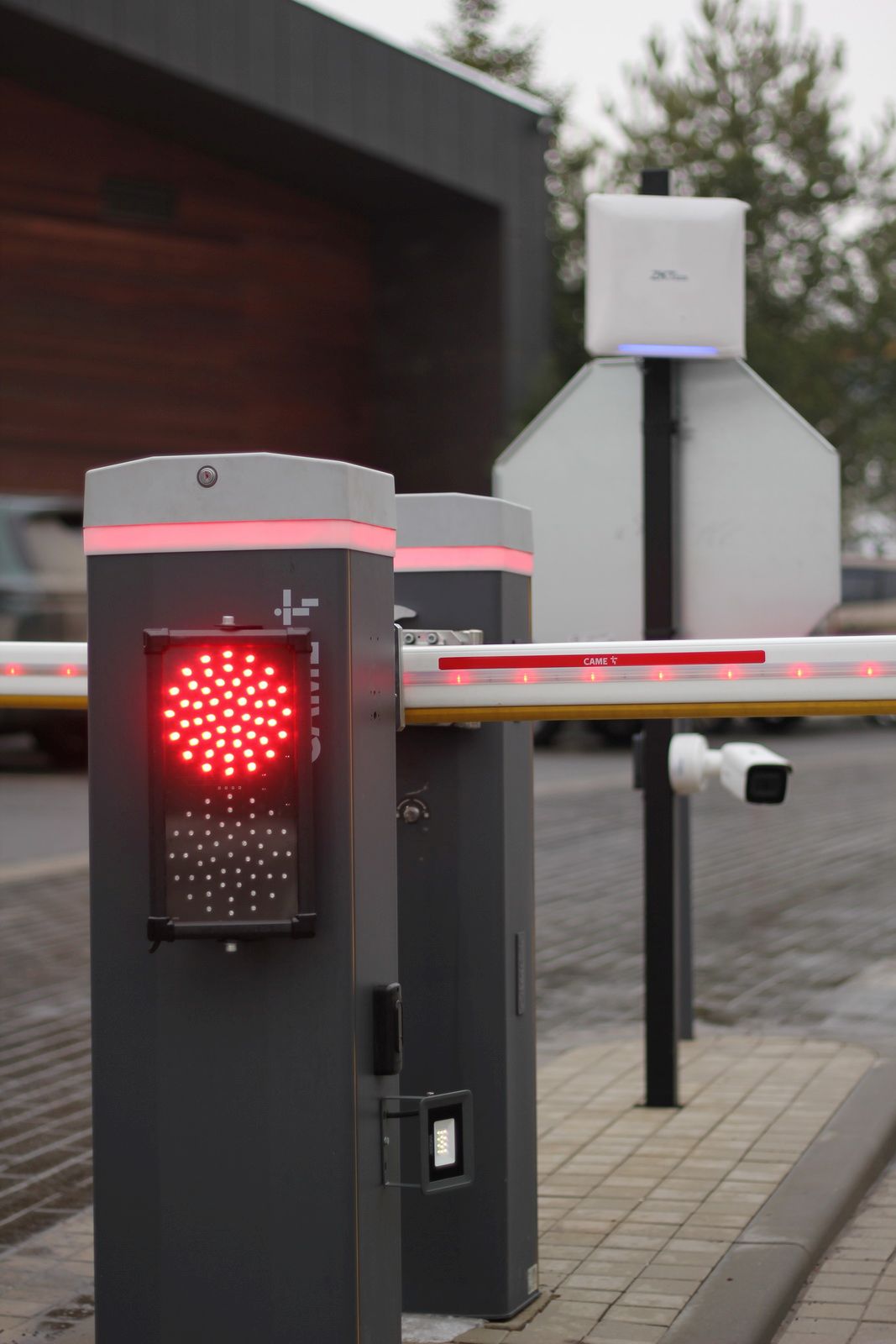

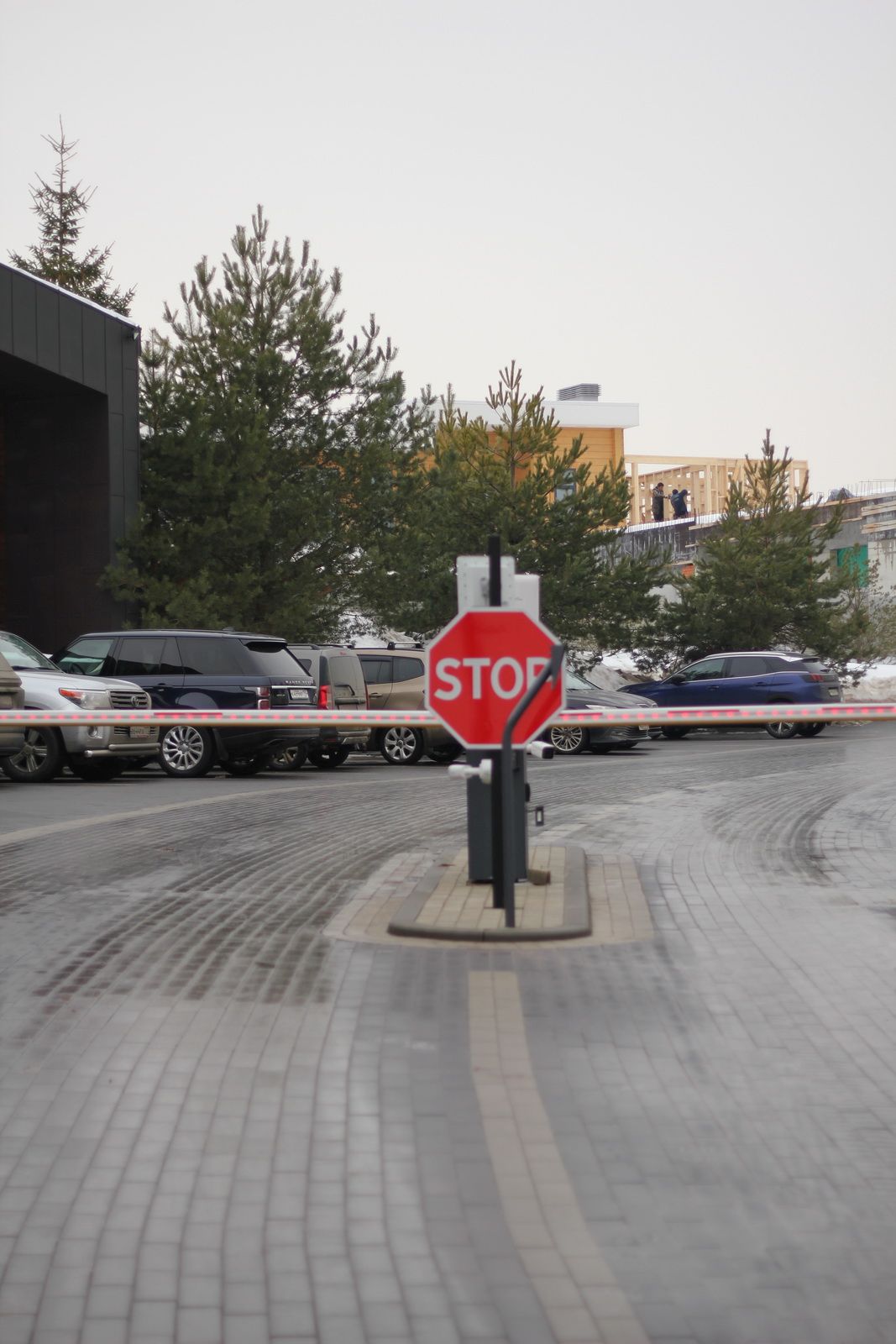

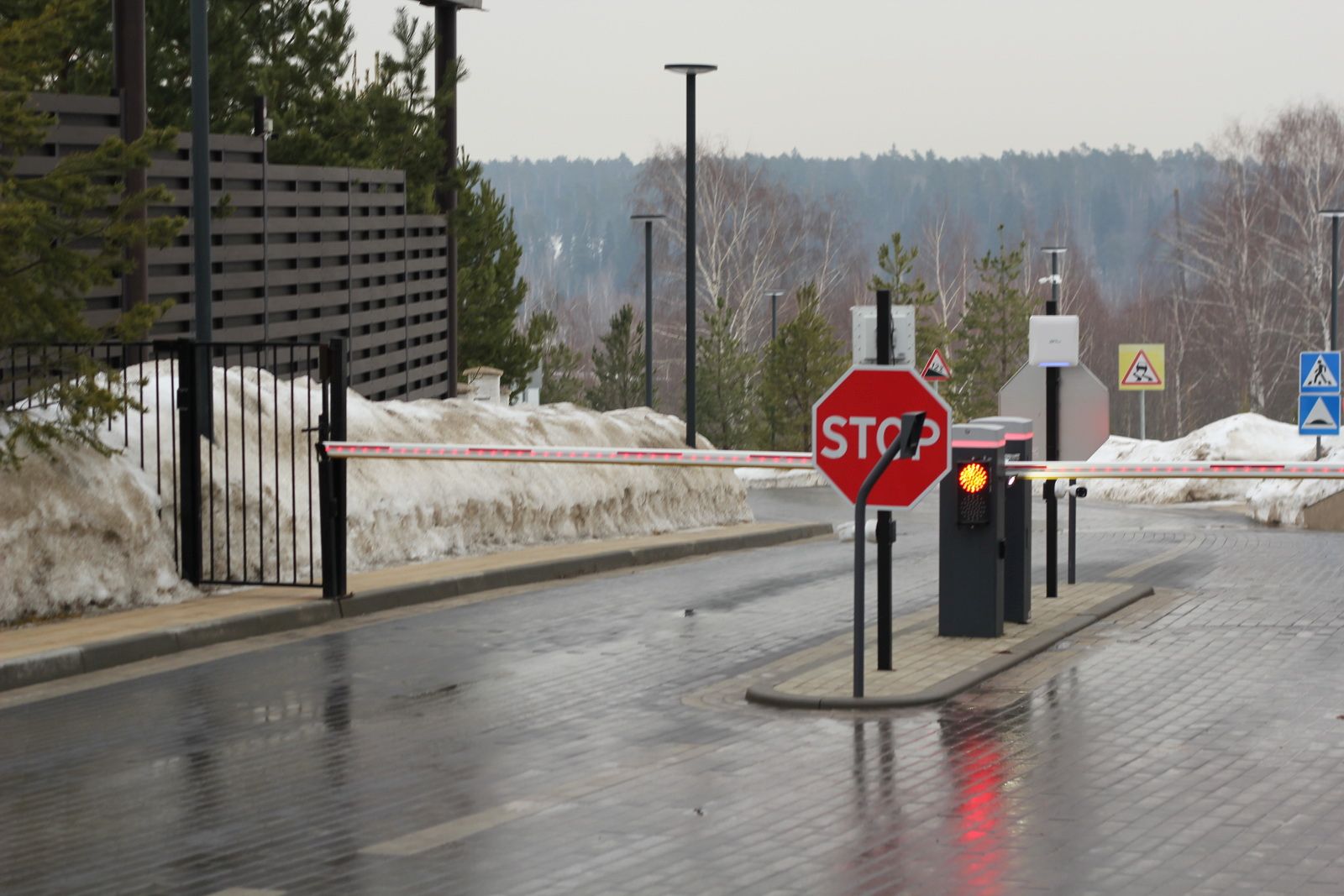

- Оснастить оставшиеся точки проезда шлагбаумами CAME GT4, так как коттеджный поселок класса Deluxe, и данные шлагбаумы имеют приятный внешний вид, хорошую отказоустойчивость, а также оптический энкодер, что позволяет шлагбаумам этой модели поднимать и опускать стрелу более плавно, в отличии от обычных моделей шлагбаумов;

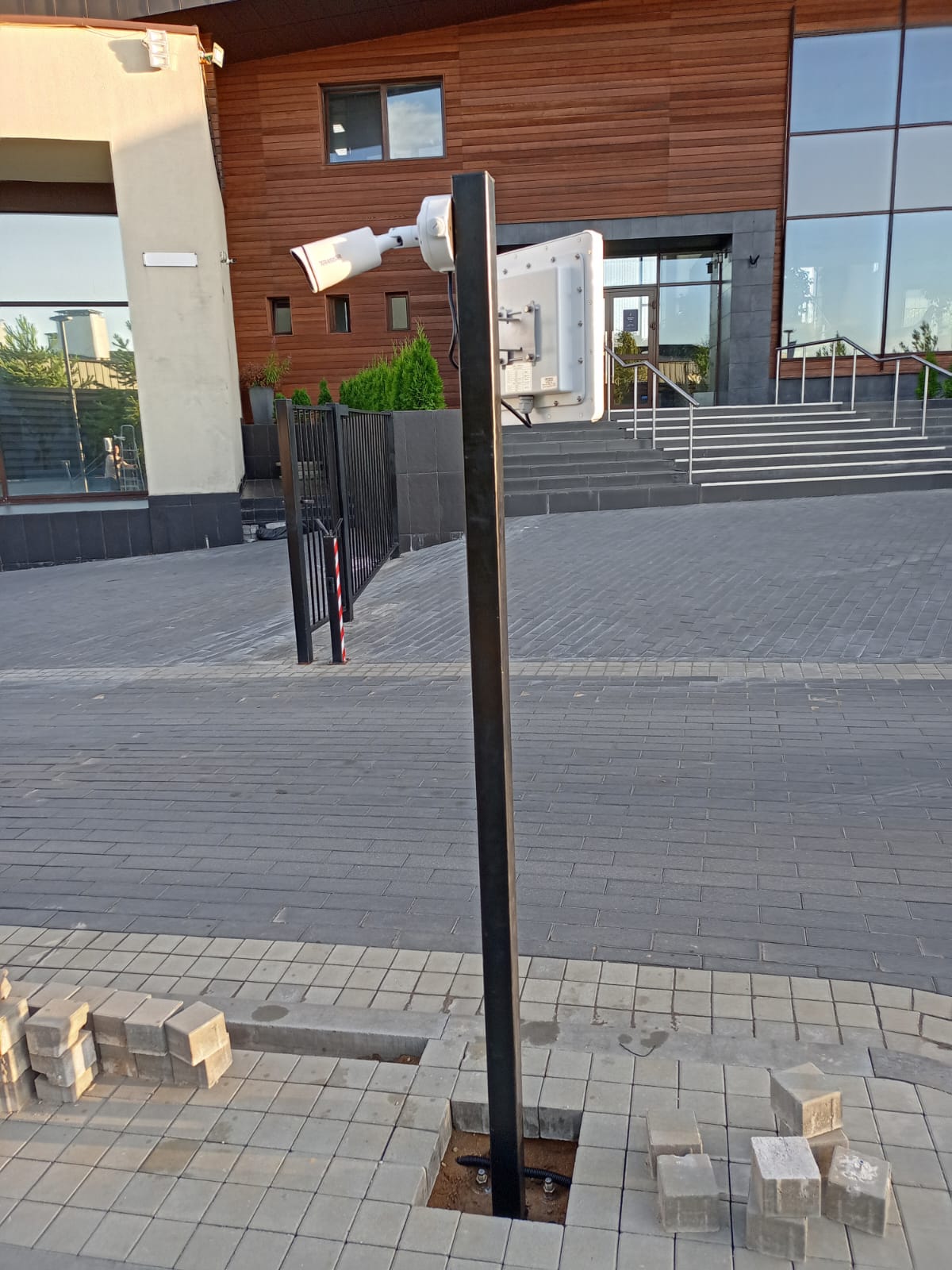

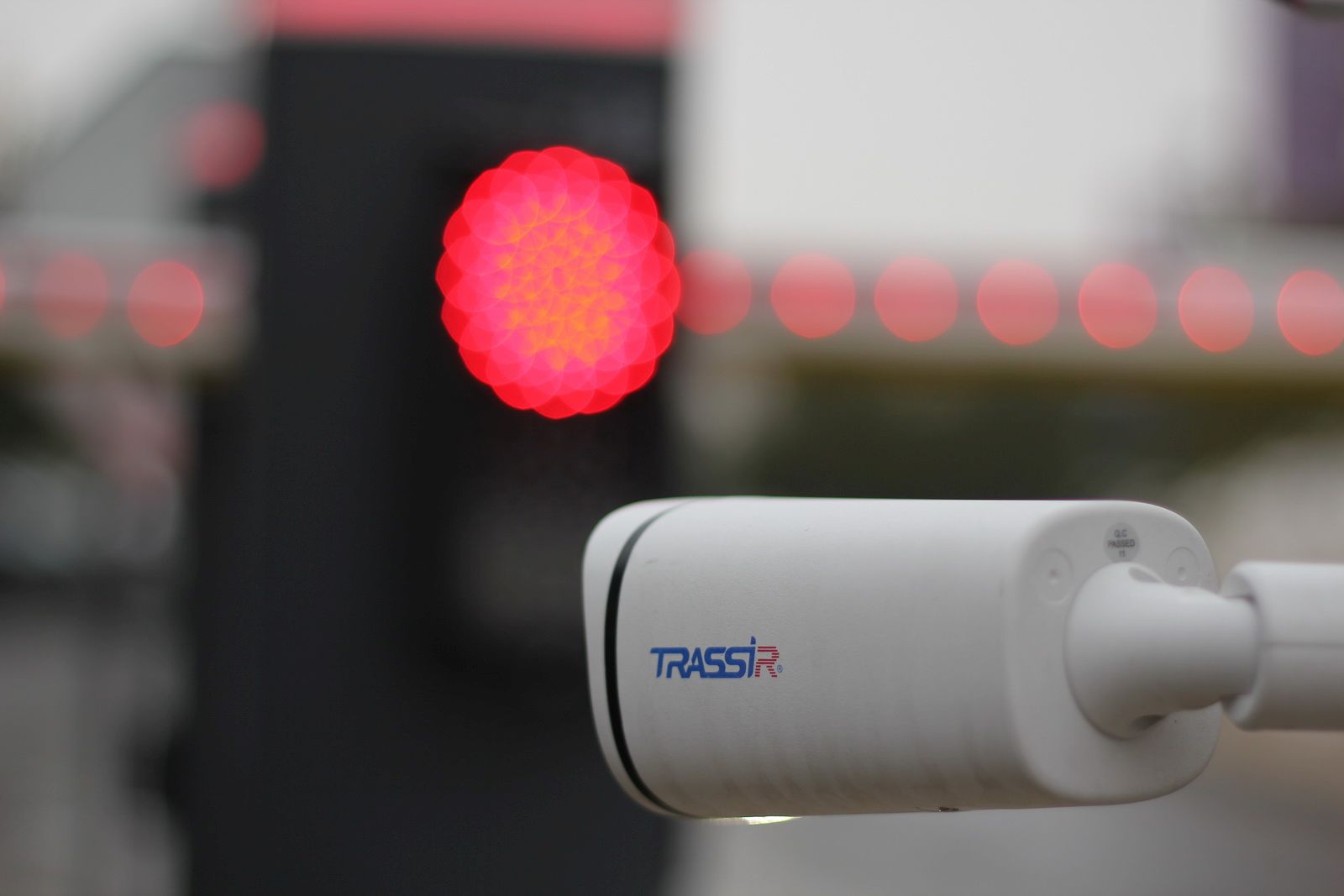

- Систему распознавания государственных регистрационных номерных знаков (ГРНЗ) выполнить на базе видеокамер распознавания, серверного оборудования и программного обеспечения компании Trassir. Компания Trassir специализируется на разработке систем видеонаблюдения и контроля доступа, а также является одним из лидеров рынка в системах распознавания номеров. Именно их система распознавания автомобильных номеров имеет ряд преимуществ, которые делают ее более привлекательной, а именно: обладает высокой точностью распознавания номеров, что позволяет избежать ложных срабатываний и повышает эффективность системы в целом, Trassir предлагает широкий ассортимент оборудования для видеонаблюдения, что позволяет подобрать оптимальный вариант для любого объекта, компания Trassir предоставляет качественную техническую поддержку и обучение пользователей, что облегчает процесс внедрения и эксплуатации системы. Кроме того, система распознавания номеров от Trassir интегрируется с другими системами безопасности, что позволяет создать комплексную систему защиты объекта;
- На каждом КПП для контроля и управления шлагбаумами смонтировать контроллеры СКУД от компании Sigur. Данные контроллеры были выбраны благодаря высокой надежности, удобному и понятному интерфейсу, возможностям гибкой и тонкой настройке под любые задачи, совместимости с большинством существующих систем контроля и управления доступом;

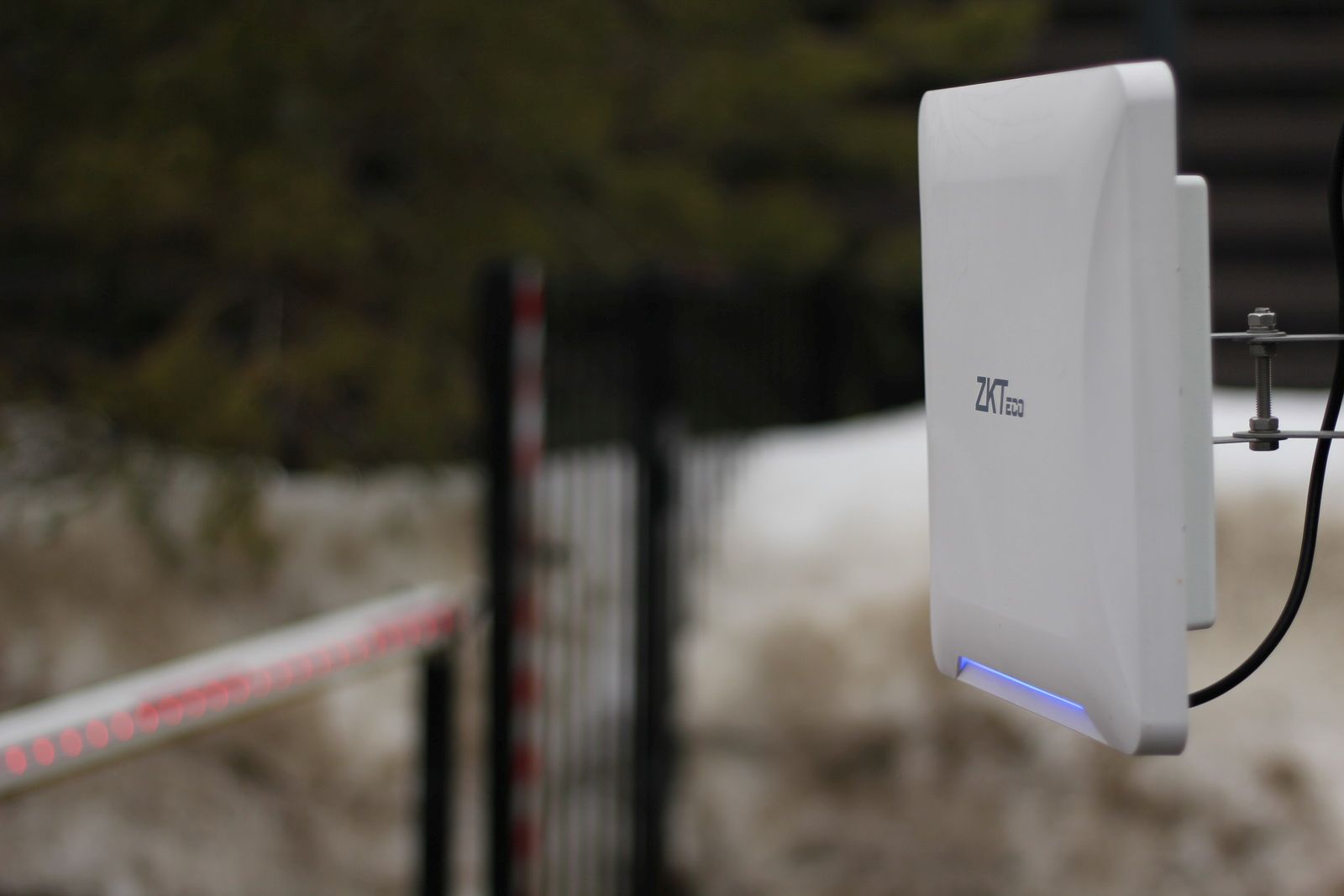

- Оснастить точки проезда дублирующей системой доступа на территорию для автомобильного транспорта, в случае если номер, по какой-либо причине, не будет распознан. Для дублирующей системы было принято решение установить считыватели UHF-меток дальнего радиуса действия;
- Чтобы создавать электронный пропуск для проезда автомобиля или прохода человека на территорию коттеджного поселка, необходимо интегрировать систему контроля доступа с базой данных пропусков. Для решения данной задачи был выбран наш технологический партнер - компания PASS24.Online;

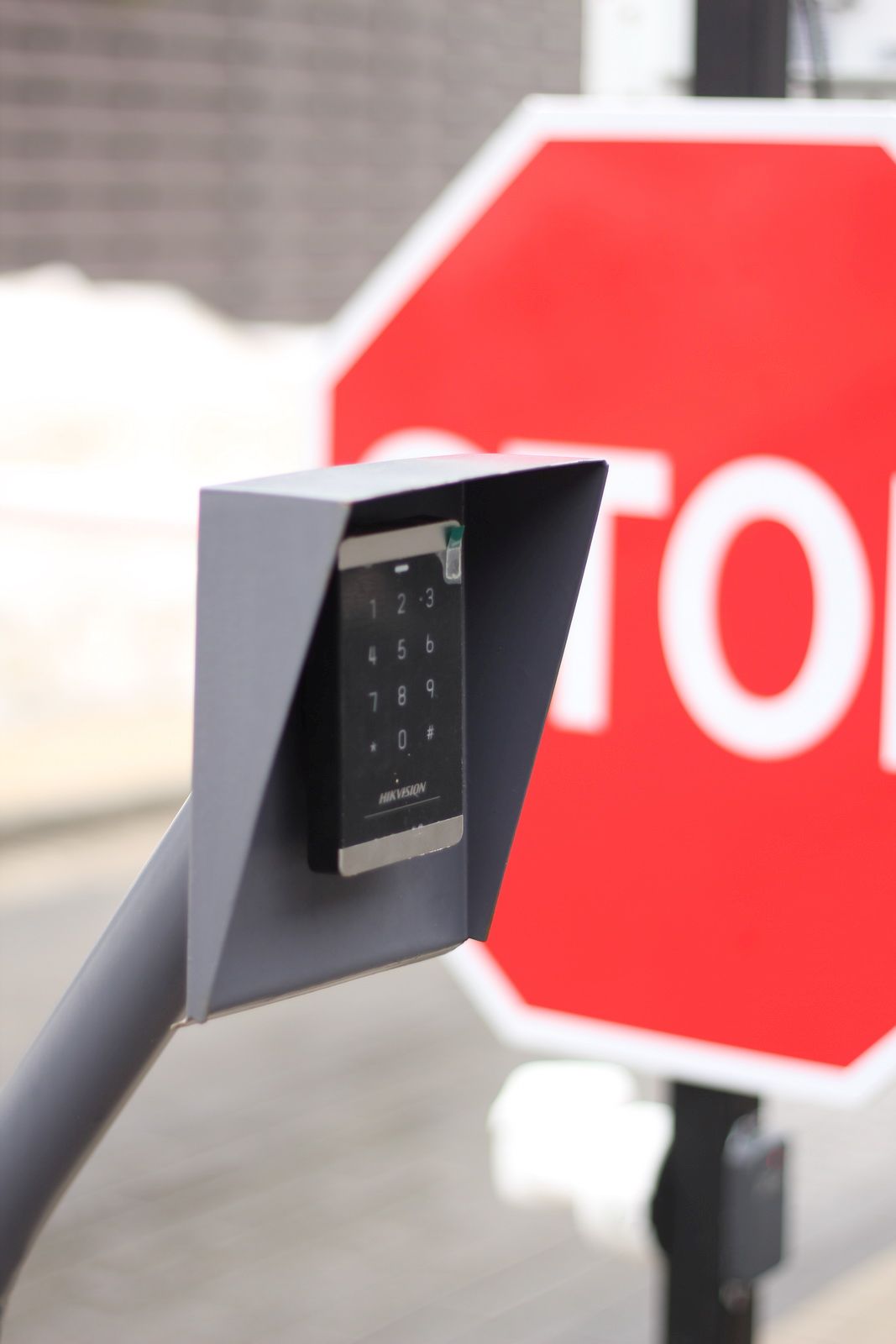

- Для проезда и прохода гостей на территорию поселка предусмотрели кодонаборные панели для ввода PIN-кода. Уникальный PIN-код приходит гостю поселка вместе с пропуском. Полноценную интеграцию системы с PIN-кодами в качестве временных гостевых идентификаторов позволяет осуществить PASS24.Online.
- Во избежание кратковременных перебоев в работе системы доступа, связанных с возможными перебоями электричества, было принято решение оснастить все элементы системы источниками бесперебойного питания (ИБП).

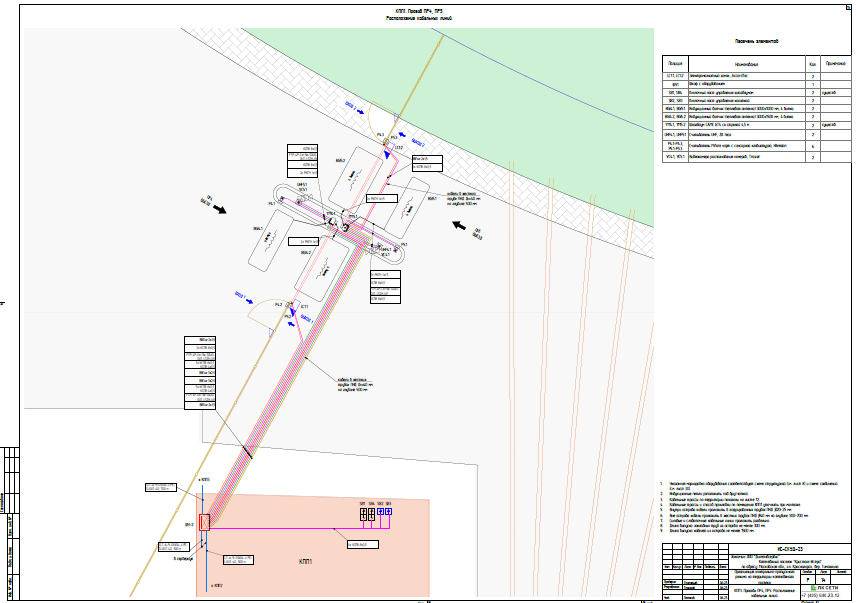

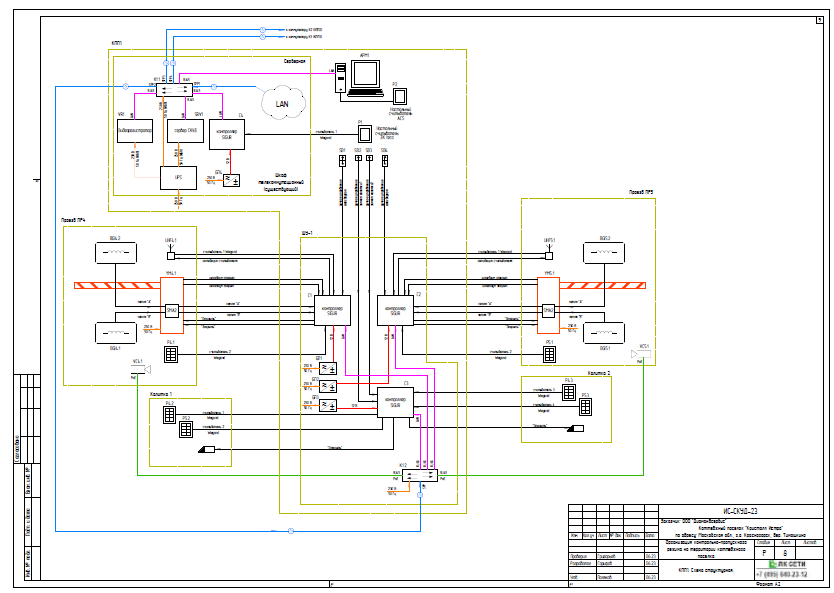

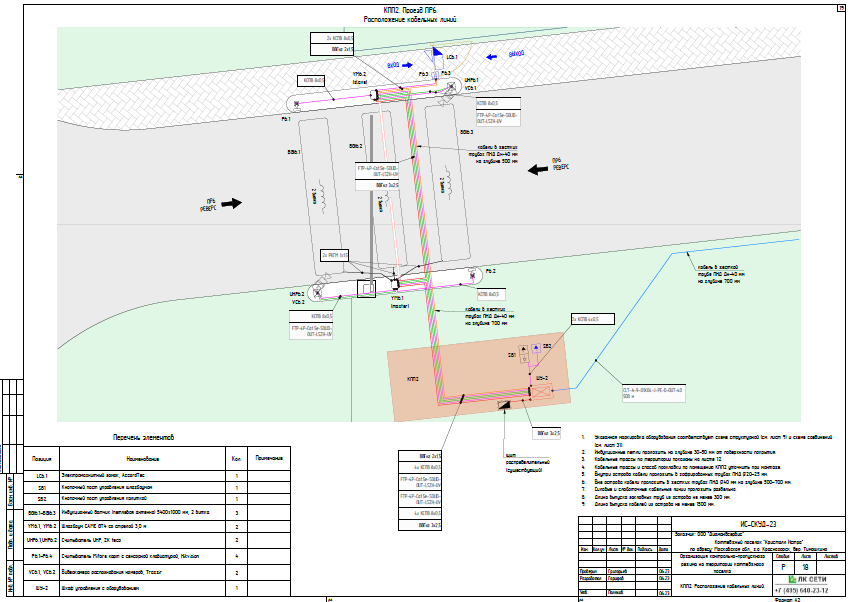

Также в рамках проектных работ с заказчиком согласовывались места и способы прокладки кабельной канализации, точки присоединения к инженерным системам, точные места установки центрального и периферийного оборудования, алгоритмы и логика работы системы.
На этапе разработки решения и создания рабочей документации важно продумать все детали работы будущей системы, проработать все возможные алгоритмы и ситуации, учесть все требования заказчика, особенности объекта и характеристики используемого оборудования. Скрупулезная работа над проектом позволяет избежать сложностей на этапах строительства, наладки и эксплуатации системы.

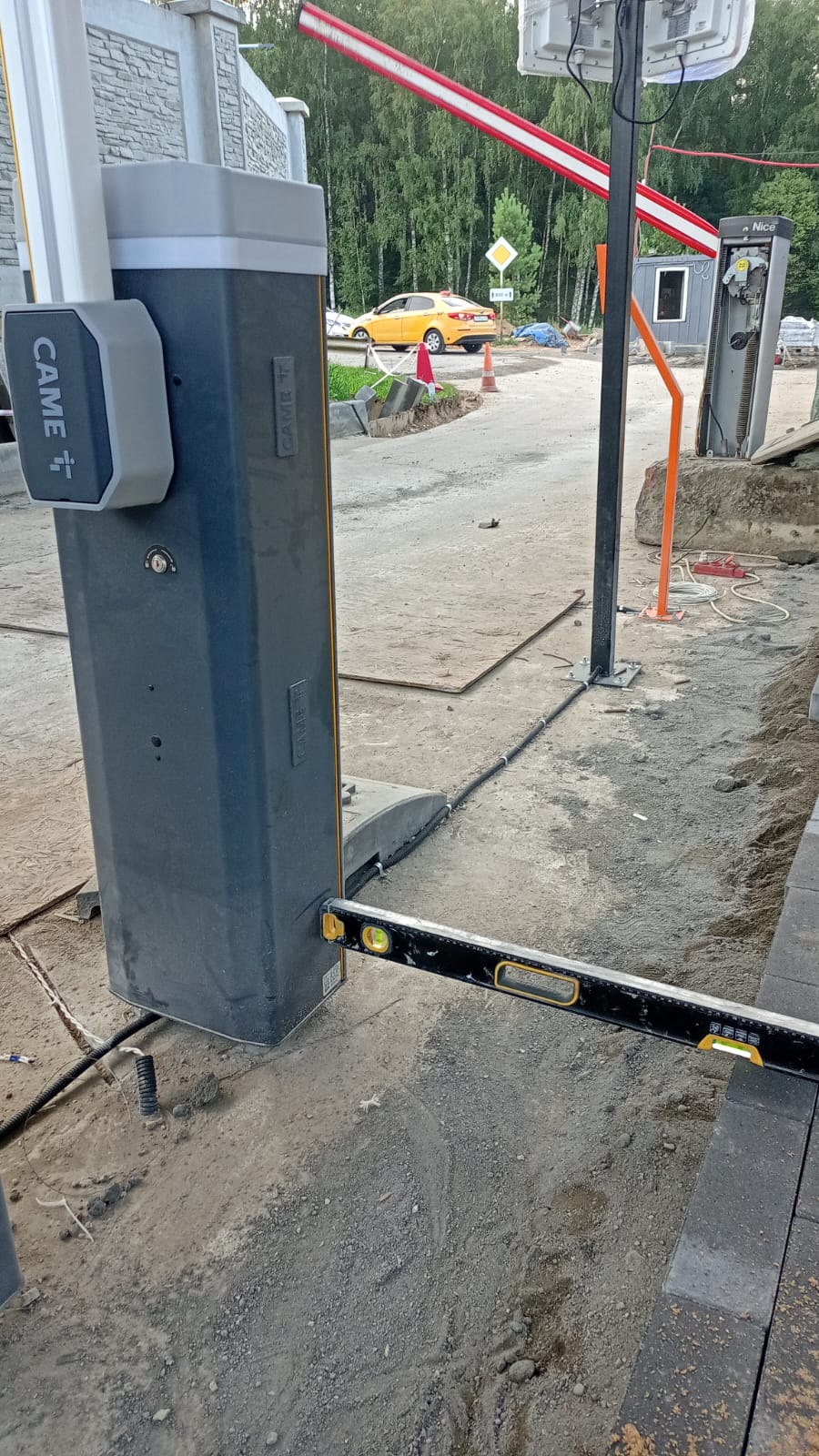

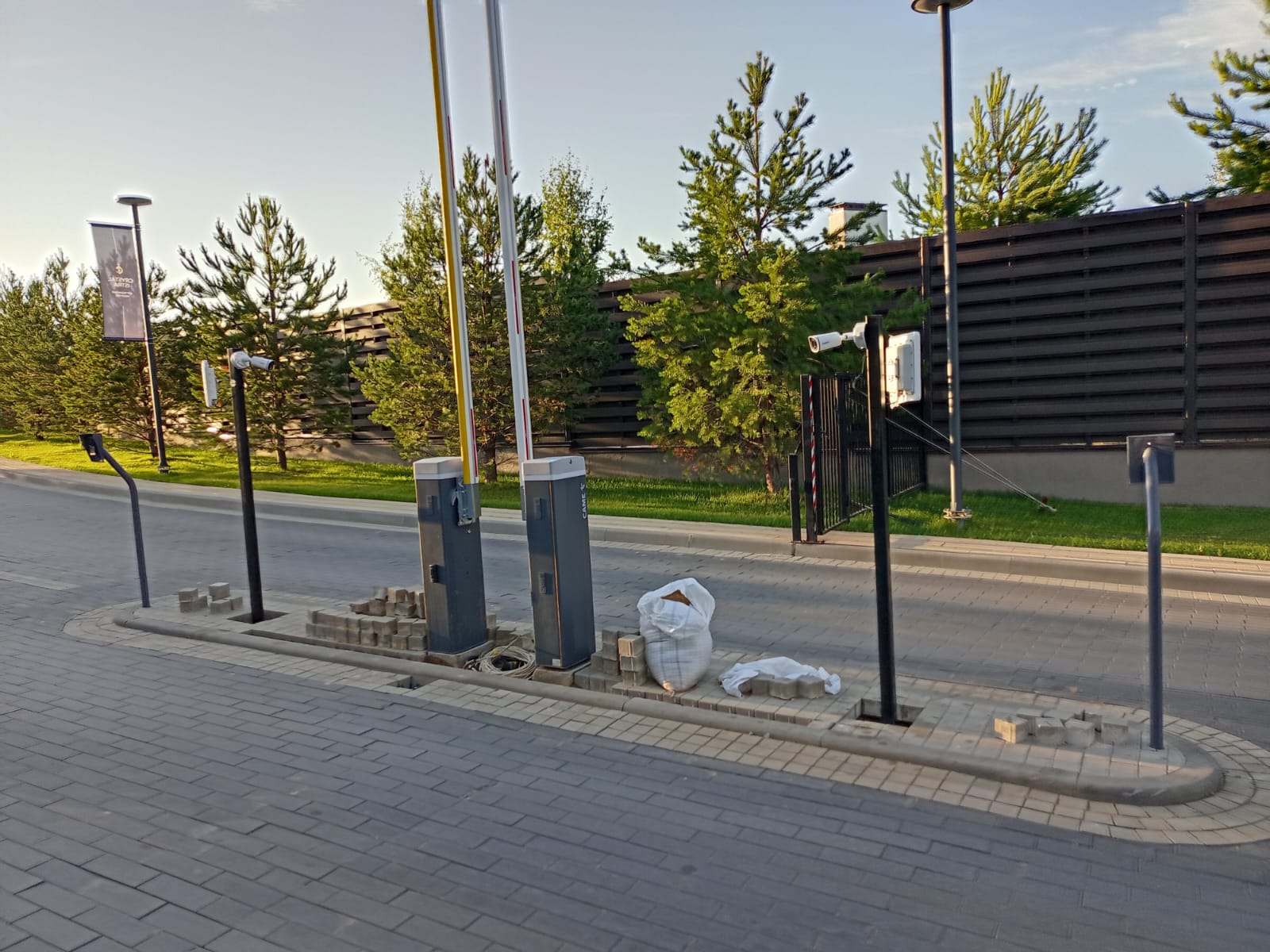

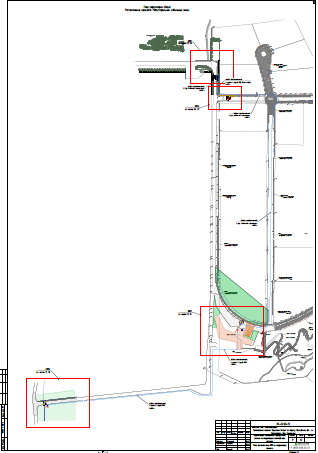

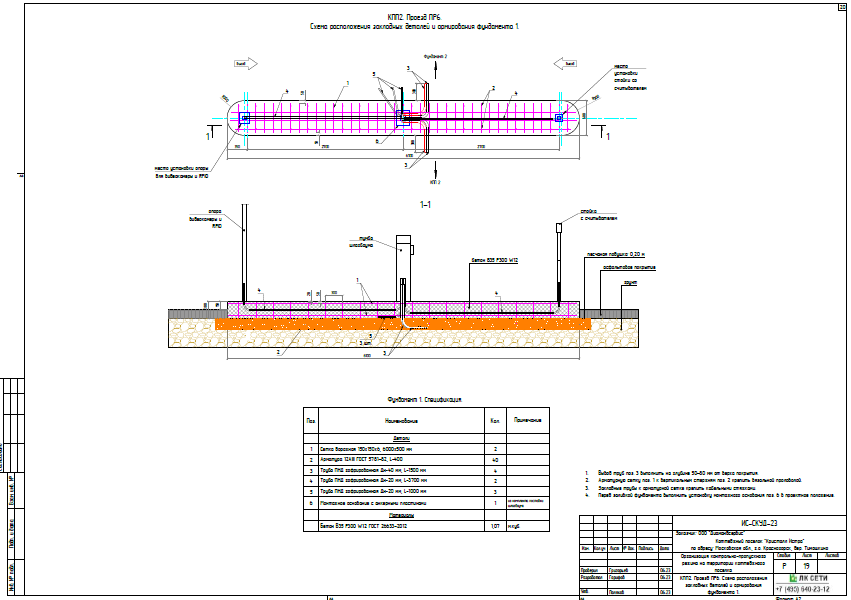

Далее последовал этап строительства. Первым делом была построена кабельная канализация для магистральных кабельных линий, проложены волоконно-оптические линии связи. Далее мы приступили к работам по оборудованию проездов на КПП: Локальная кабельная канализация, возведение фундаментов под оборудование проездов, монтаж индукционных петель, монтаж кабельной продукции, установка оборудования, сборка и монтаж шкафов питания и управления, подключение оборудования, маркировка и тестирование все линий и соединений.

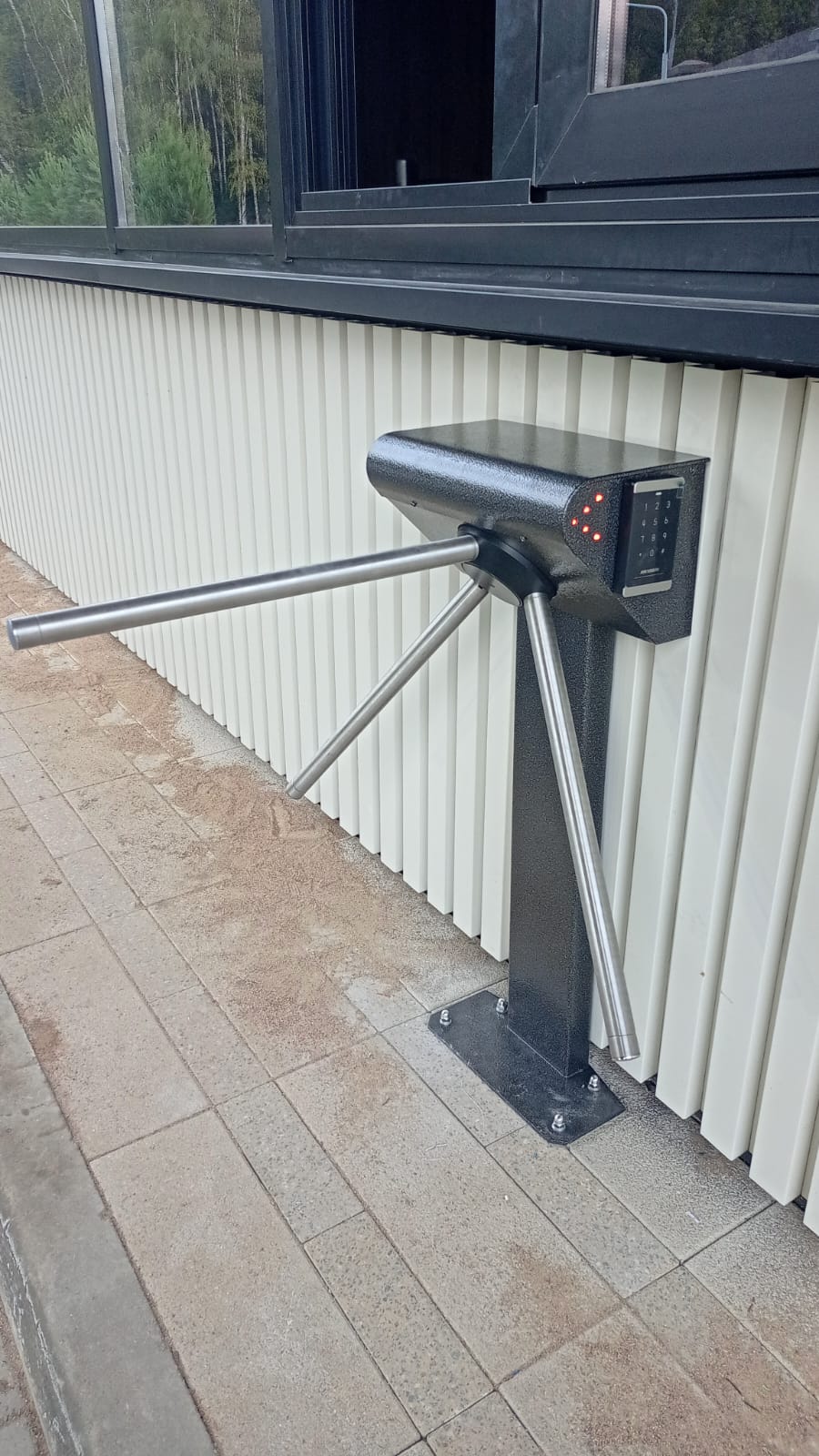

Следующим этапом мы оборудовали точки проходов пешеходов на КПП: установили калитки, уличный турникет-трипод, электромагнитные замки, доводчики и кодонаборные панели. Все соединили подключили и протестировали.
После того как все оборудование было установлено, подключено и проверено, начался этап пусконаладочных работ (ПНР). На этапе ПНР испытывались все сценарии и алгоритмы работы системы, проверялась подсистема заказа гостевых пропусков, производилась тонкая настройка системы распознавания автомобильных номеров.
Так как система автоматизированного доступа автотранспорта и пешеходов на закрытые объекты это довольно сложная как в техническом, так и в организационном плане, то проект ее создания включаем в себя этап (период) опытной эксплуатации. На этапе опытной эксплуатации персонал заказчика обучается работе с системой в целом и с каждым ее компонентом, создает внутренние регламенты и правила для пользователей, отрабатывает действия при возникновении нештатных ситуаций.
Результаты проекта
Специалистами ЛК Сети была проделана большая работа, для того чтобы реализовать все требования и пожелания заказчика. В результате выполненных работ заказчик получил высокотехнологичную автоматизированную систему контроля и учета доступа автотранспорта и пешеходов на территорию коттеджного поселка, включающую подсистемы распознавания автомобильных номеров, систему считывания радиометок дальнего радиуса действия, систему считывания пластиковых карт, систему PIN-кодов и on-line систему заказа гостевых пропусков.
