Оснащение Медиафасада на ТРЦ «Место встречи «Звёздный» структурированной кабельной системой и системой внутреннего электроснабжения

Современный многофункциональный торгово-развлекательный центр ТРЦ «Место встречи «Звёздный». Для размещения цифрового медиафасада было принято решение использовать существующую прямоугольную нишу на лицевой части здания. Габарит медиафасада составил 20.5 х 9.5 м и включил в себя 410 LED-кабинетов.

Заказчиком были поставлены следующие задачи:
1.         Подготовить проектную документацию на разделы СКС и ЭОМ;
2.         Сопроводить процесс прохождения экспертизы проекта по разделу ЭОМ;
3.         Выполнить строительно-монтажные работы по СКС и ЭОМ;
4.         Выполнить тестирование СКС на соответствие стандартам ISO-11801;
5.         Выполнить электро-лабораторные испытания системы электроснабжения;
6.         Предоставить исполнительную документацию.

Подготовительный этап:

Начальный этап проекта включал разработку рабочей документации для разделов СКС (структурированная кабельная система) и ЭОМ (система электроснабжения).
В процессе подготовки были детально согласованы с Заказчиком все ключевые аспекты:
- точки подключения к сетям объекта;
- места размещения оборудования;
- схемы прокладки кабельных линий;
- технические решения по размещению и подключению основного технологического оборудования медиафасада.
По итогам подготовительного этапа были сформированы:
- комплекты рабочей документации для каждой системы;
- экспертное заключение по проекту электроснабжения;
- окончательная спецификация оборудования и материалов.

После утверждения документации и закупки материалов начались монтажные работы, которые проводились совместно с установкой медиафасада.
Основные выполненные работы:

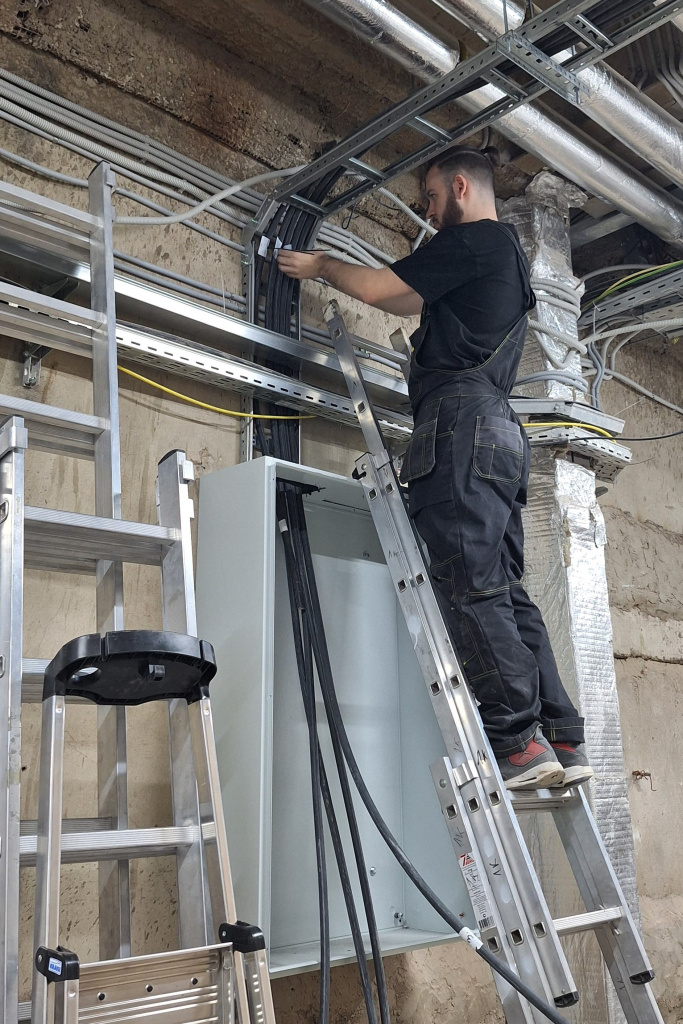

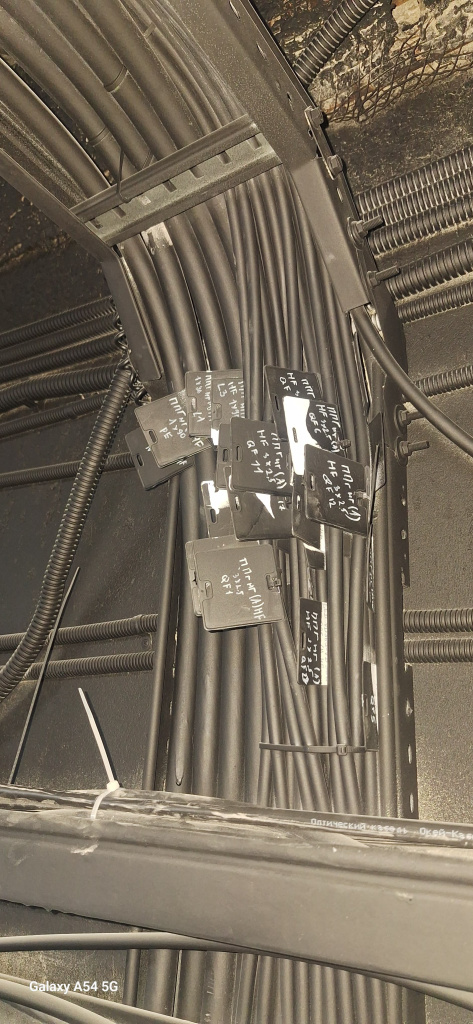

- прокладка и подключение 30 силовых линий для питания кабинетов медиафасада;

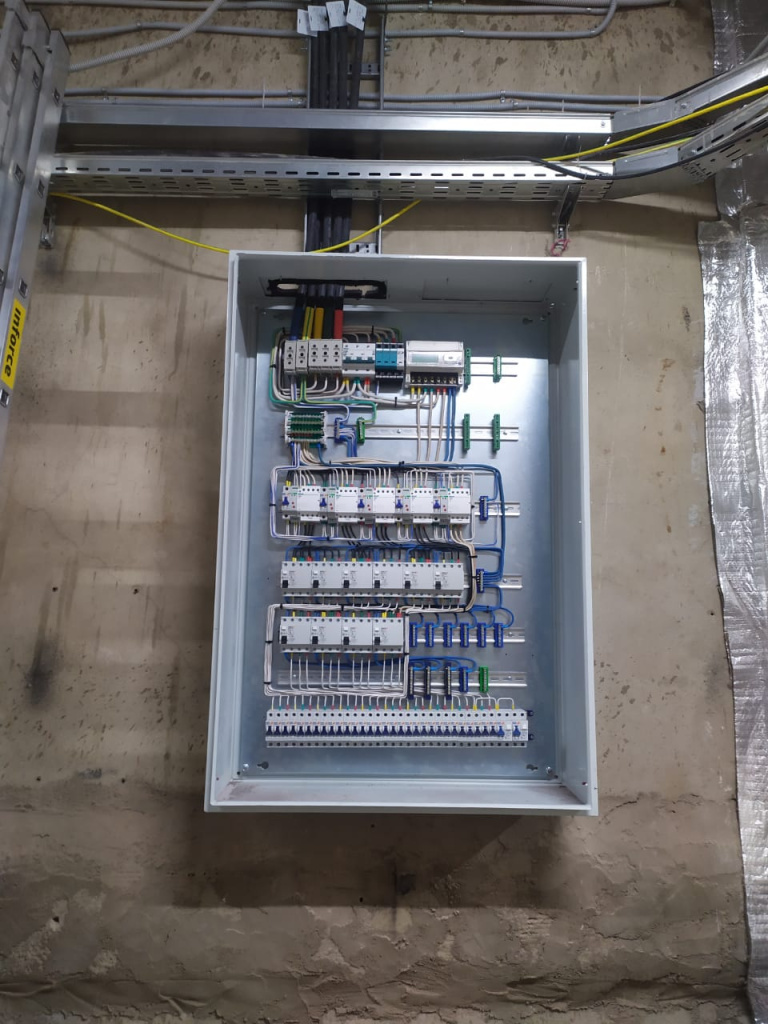

- сборка, установка и подключение электрощита с групповыми автоматическими выключателями типа D, реле времени и контакторами;
- монтаж 30 линий витой пары категории 5e для подключения к локальной сети;

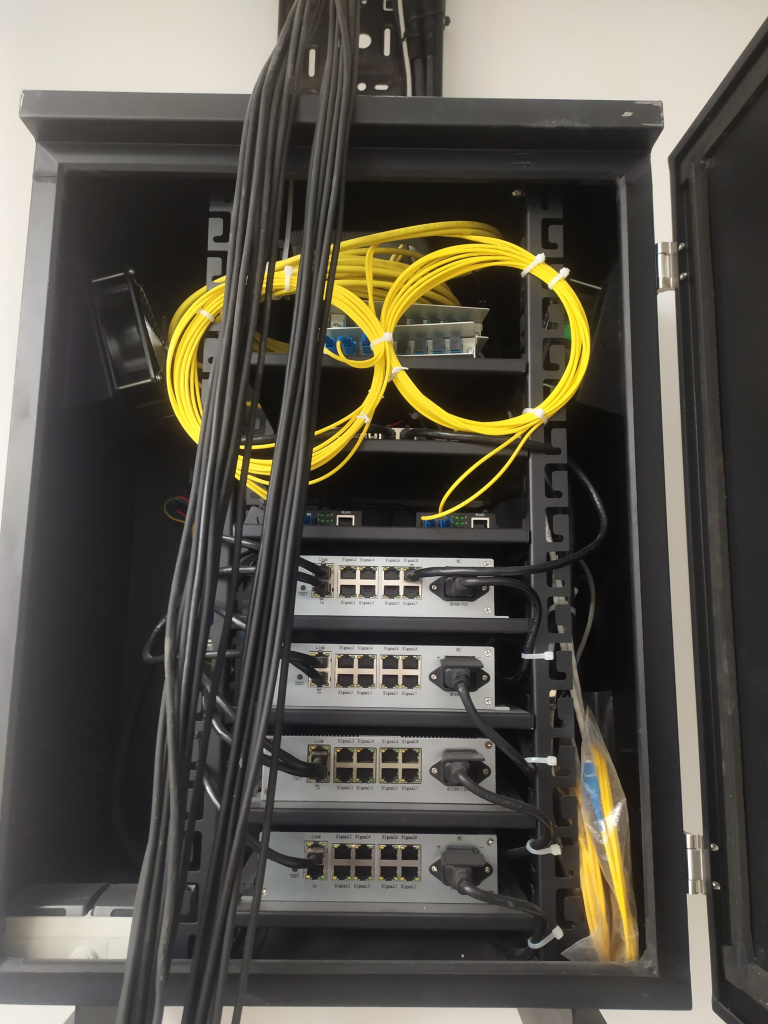

- размещение серверного и активного сетевого оборудования в диспетчерской;
- монтаж волоконно-оптической линии связи (одномодовый кабель на 8 волокон) с установкой оптических кроссов;
- Электроиспытания и тестирование СКС, ВОЛС.
  По завершении работ Заказчику были переданы:
- результаты тестирования UTP-кабелей (прибор Fluke Networks);
- протокол испытаний силовых линий от электролаборатории;
- исполнительная документация по разделам СКС и ЭОМ

Специалисты компании ЛК Сети выполнили  работы  на высоком профессиональном уровне, в сжатые сроки, установленные Заказчиком.
Структурированная кабельная система и система электроснабжения готовы к полноценной эксплуатации и полностью отвечают всем необходимым техническим параметрам.
По итогам реализации проекта, медиафасад был успешно интегрирован в инфраструктуру торгового центра и начал полноценную работу.
Установка современного цифрового оборудования не только преобразила внешний облик здания, но и обеспечила значительный экономический эффект.
