Система охранной сигнализации периметра для ведущего Российского предприятия по производству и обслуживанию гидрометеорологического оборудования.

Заказчик

Одно из ведущих предприятий по производству и обслуживанию гидрометеорологического оборудования на территории Центрального федерального округа Российской федерации.

Объект

Периметр территории предприятия протяжённостью 2,1 км огорожен монолитными бетонными конструкциями с колючей проволокой «Егоза», 3-мя контрольно‑пропускными пунктами (КПП) и 1 въездными воротами, обеспечивающими доступ на прилегающую территорию, а также оборудован аналоговой системой охранного видеонаблюдения.

Задачи проекта

 1.  Разработка проектно-сметной документации для создания надежной системы охраны периметра, отвечающей современным стандартам безопасности.
 2.  Внедрение в сжатые сроки комплексной системы охраны периметра на объекте:
      -   Закупка оборудования для выполнения проекта;
      -   Мобилизационные мероприятия на объекте строительства;
      -   Монтаж кабельной канализации с применением тяжелых ПНД труб;
      -   Сборка, монтаж, подключения технологического оборудования системы охраны периметра;
      -   Сборка, монтаж конструктивных элементов системы;
      -   Прокладка кабельных сетей в подготовленной кабельной канализации, по несущим конструкциям здания в ПНД и ПВХ трубах, кабельных лотках, кабельных каналах;
3.   Проведение пусконаладочных работ.
      -   Установка и настройка программного обеспечения;
      -   Проведение тестовых испытаний.
4.   Подготовка исполнительной документации.
5.    Консультация и обучение персонала Заказчика по эффективному использованию системы периметральной защиты.

Описание выполненных работ

В рамках реализации проекта по модернизации системы безопасности производственного предприятия, инженерный состав и проектный отдел компании ЛК СЕТИ приступили к комплексным подготовительным работам.

Этап 1. Предпроектное обследование и сбор исходных данных.

 На начальном этапе был организован выезд на объект, в ходе которого было проведено тщательное обследование периметра и прилегающей территории:
 -    детально изучена специфика периметра;
 -    зафиксированы особенности рельефа и имеющейся инфраструктуры;
 -    выявлены зоны с ограничениями для монтажа оборудования;
 -    собраны исходные данные, необходимые для разработки проектно‑сметной документации (ПСД).
  По итогам обследования территории, была сформирована техническая модель отражающее требования к системе охраны периметра, консолидированы материалы для проектирования, инициирована разработка ПСД и рабочего проекта в соответствии с действующими нормативами.

Этап 2.
Разработка проектных решений.

В процессе проектирования были выбраны специальные технические решения, направленные на обеспечение максимальной надёжности и функциональности системы:

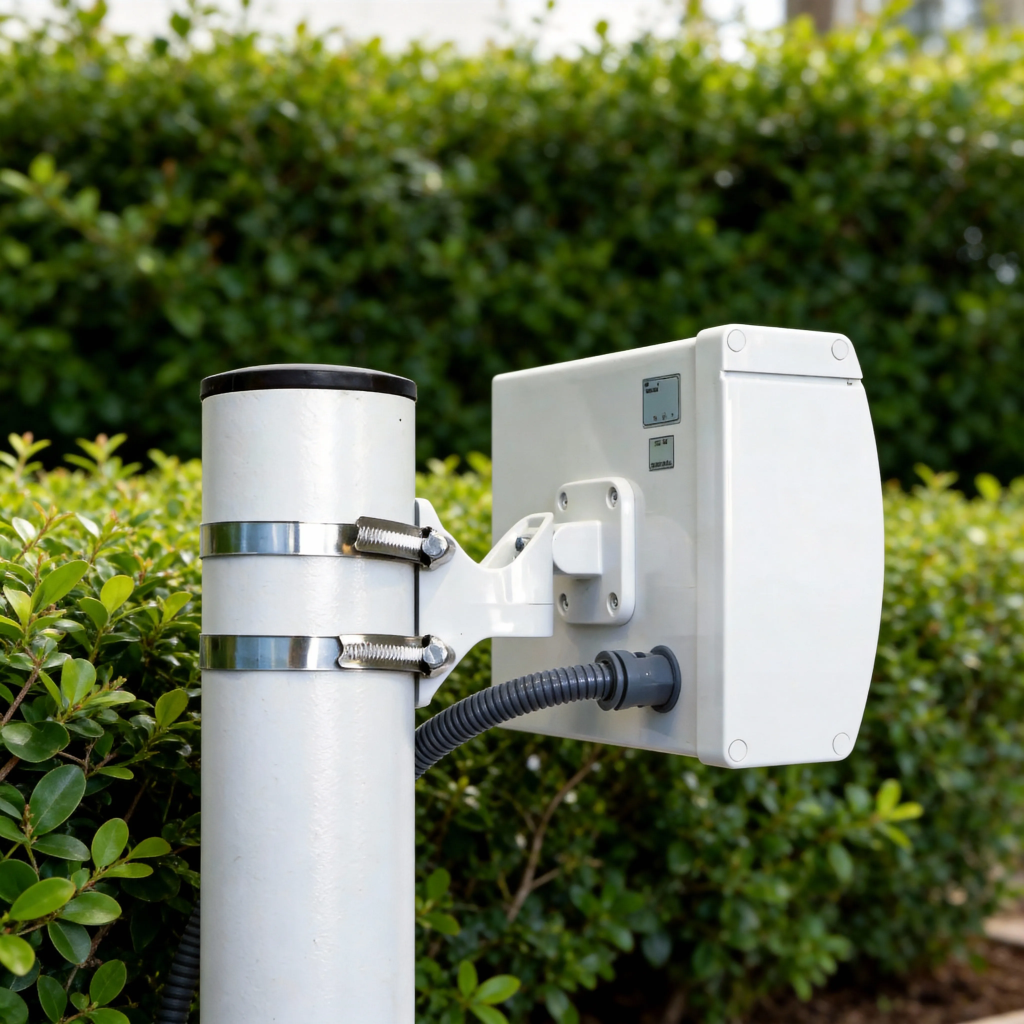

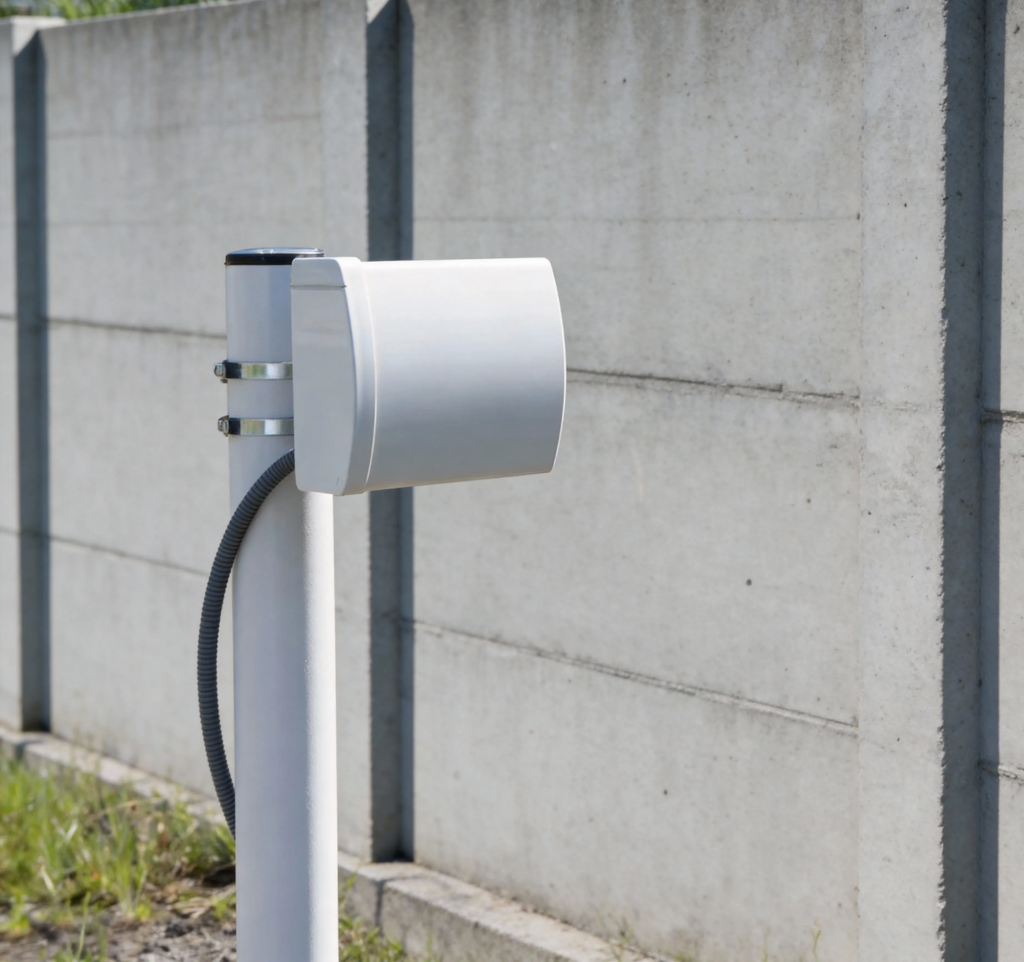

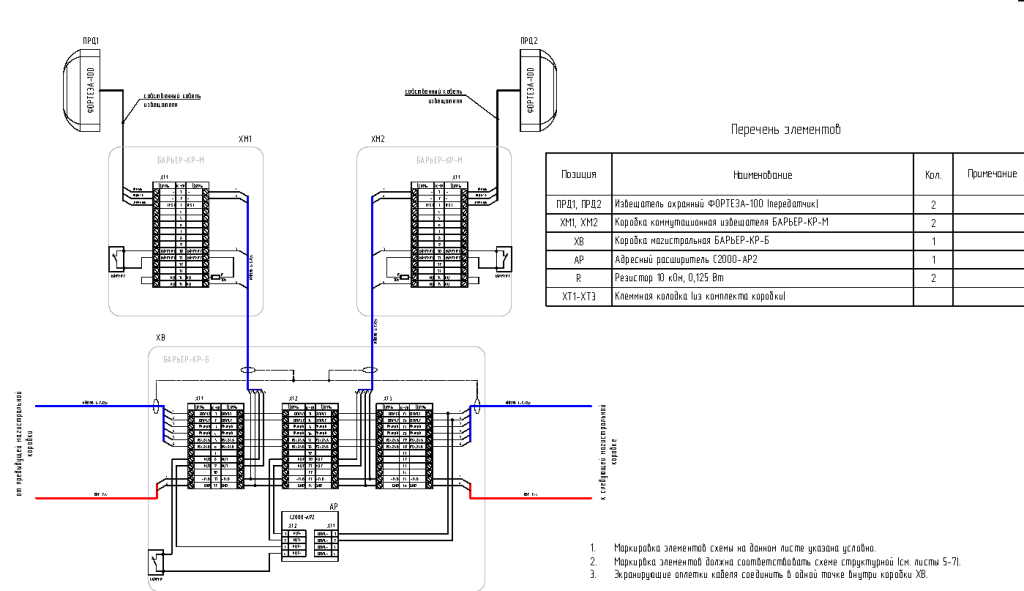

  а) Оснащение периметра радиоволновыми двухпозиционными извещателями серии «Фортеза» (производитель — «Охранная Техника»)
Оборудование выбрано ввиду совокупности ключевых преимуществ:
-   повышенная чувствительность к обнаружению угроз;
-   устойчивость к внешним помехам;
-   простота монтажа и настройки;
-   минимальные затраты на сезонное обслуживание.
  б) Использование радиоволновых однопозиционных извещателей серии «Зебра» («Охранная Техника») в зонах, где установка двухпозиционных устройств невозможна.
Особенностью модели является возможность сегментации зоны обнаружения на 12 подзон, что позволяет:
-   индивидуально настраивать чувствительность каждой подзоны;
-   адаптировать извещатель к специфике помеховой обстановки на конкретном участке;
-   повысить точность детекции при сохранении низкого уровня ложных срабатываний.

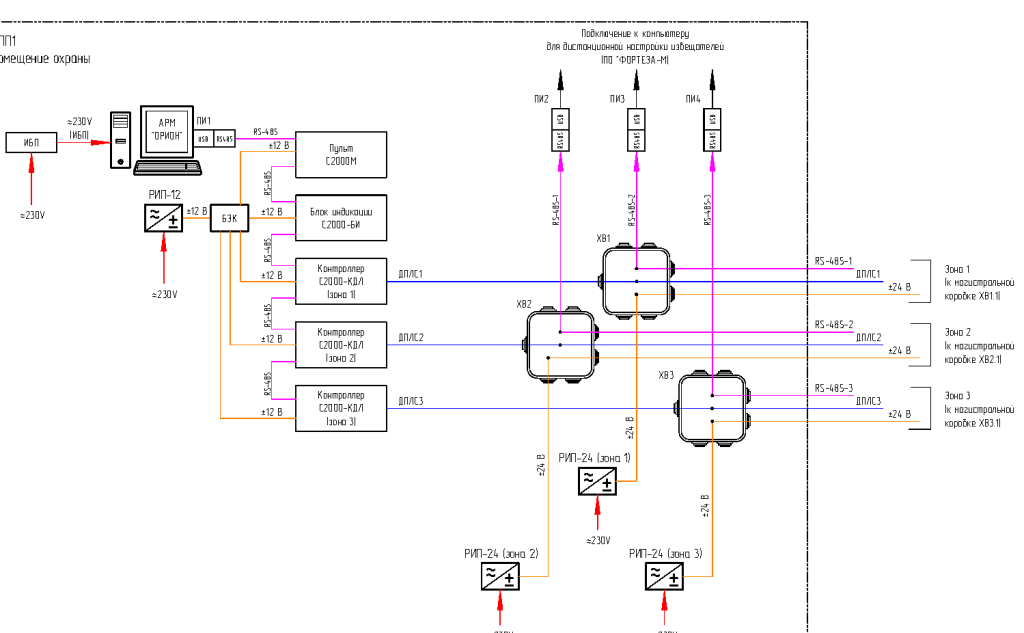

  в) Выбор контрольно‑приёмного оборудования компании Bolid
Данное решение обусловлено:
-   соответствием оборудования современным стандартам безопасности;
-   надёжностью и масштабируемостью системы;
-   возможностью интеграции с другими элементами инженерно‑технической защиты.

Итоги проектирования:
Разработанные проектные решения по созданию комплексной системы безопасности полностью учитывают специфику объекта и периметра, требования к уровню защищённости, а также экономические аспекты эксплуатации.

Следующий этап предполагает переход к строительно‑монтажным работам в соответствии с рабочей документацией. Реализация проекта позволит создать многоуровневую систему охраны, отвечающую актуальным стандартам безопасности.
В рамках комплексного проектирования системы безопасности особое внимание было уделено согласованию с Заказчиком ключевых инфраструктурных решений:

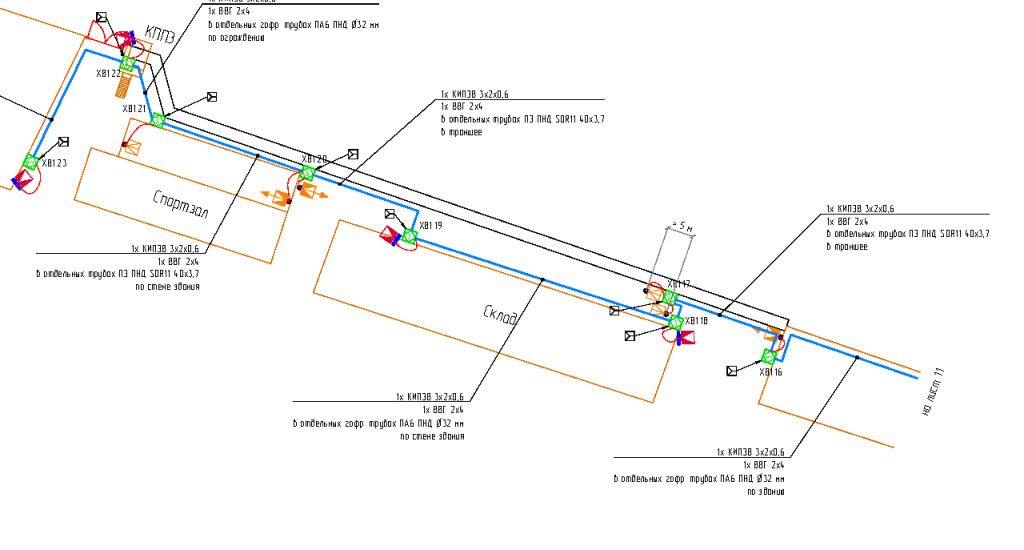

-   трассировке кабельной канализации — определены оптимальные маршруты прокладки, учтены особенности рельефа и существующей инфраструктуры, минимизированы риски механических повреждений;
-   точкам интеграции с инженерными системами — согласованы места подключения к сетям электроснабжения, передачи данных и вспомогательным коммуникациям;
-   локализации оборудования — зафиксированы точные координаты размещения центрального управляющего комплекса, периферийных устройств.

Принципы разработки рабочей документации:
На стадии формирования технического решения и подготовки рабочих чертежей команда проекта руководствовалась следующими приоритетами:
-   всесторонняя проработка функционала системы;
-   моделирование алгоритмов работы системы в штатных и нештатных ситуациях;
-   разработка сценариев реагирования на различные типы угроз;
-   учёт возможных внештатных ситуаций (отказ оборудования, перебои питания, внешние помехи).
Адаптация под специфику объекта:
-   анализ архитектурных и ландшафтных особенностей территории;
-   оценка влияния климатических факторов;
- согласование эргономики размещения оборудования с эксплуатационными требованиями.
-   фиксация функциональных пожеланий;
-   учёт корпоративных стандартов безопасности;
-   обеспечение совместимости с существующими системами (при наличии).
Оптимизация технических параметров:
-   подбор оборудования с учётом расчётных нагрузок;
-   расчёт резервирования критически важных узлов;
-   планирование масштабируемости системы.
Значение детального проектирования:
Тщательная проработка проектной документации на предмонтажных этапах позволяет:
-   минимизировать риски ошибок при строительно‑монтажных работах;
-   сократить сроки пусконаладочных операций;
-   снизить эксплуатационные издержки за счёт продуманной архитектуры системы;
-   обеспечить бесперебойное функционирование комплекса безопасности в долгосрочной перспективе.
Таким образом, системный подход к проектированию выступает ключевым фактором успешной реализации проекта — от этапа строительства до полноценной эксплуатации комплексной системы безопасности объекта.

Этап 3.
Строительно‑монтажные работы: земляные работы и организация кабельной инфраструктуры

По завершении проектного этапа началась практическая реализация проекта — строительно‑монтажные работы.
Обустройство кабельной канализации для магистральных линий выполнялось поэтапно, с строгим соблюдением технологических регламентов и контрольных нормативов.

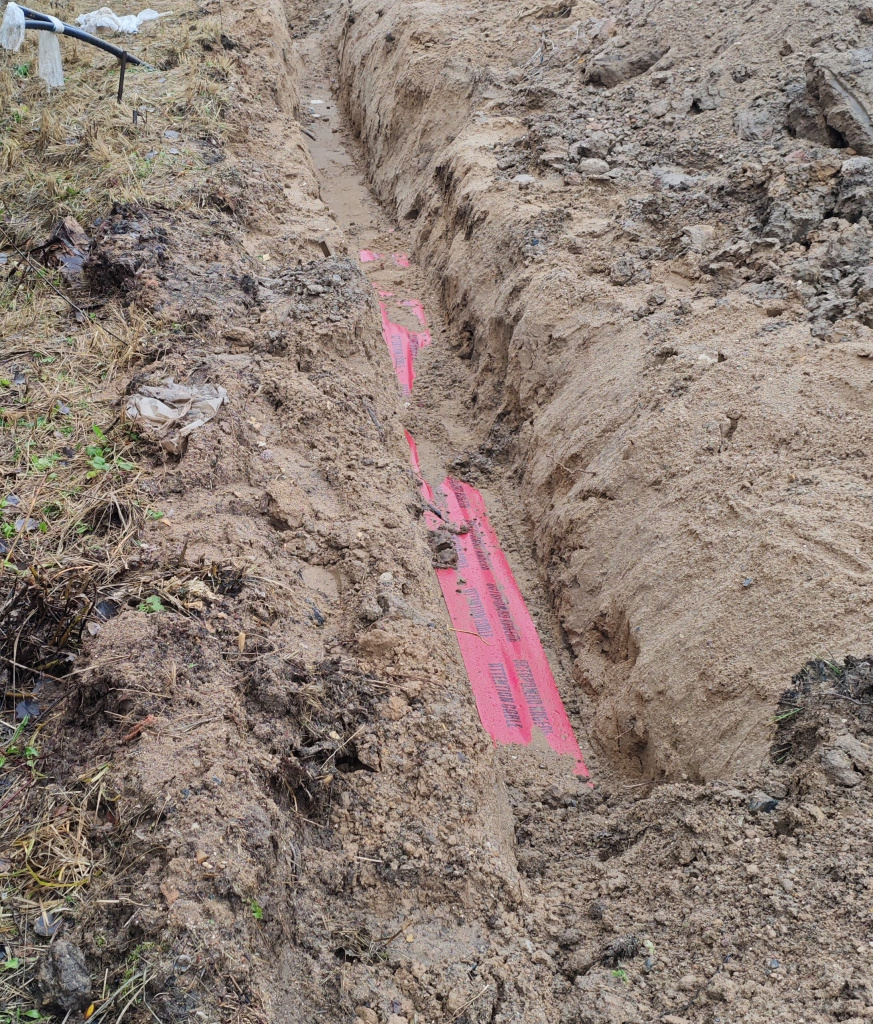

а)  Подготовка траншей.

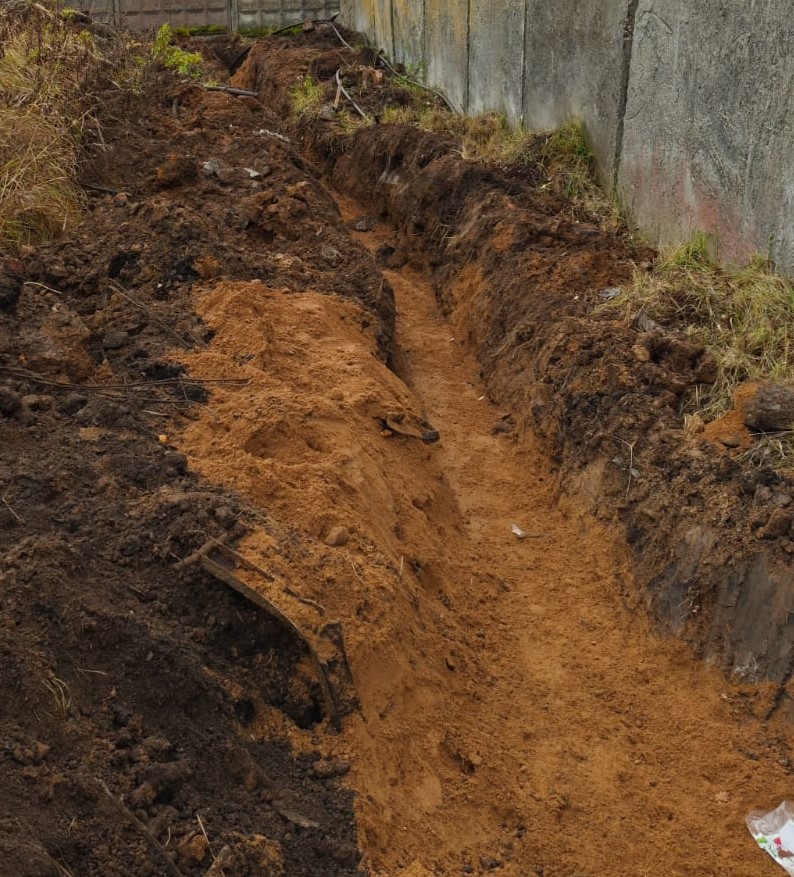

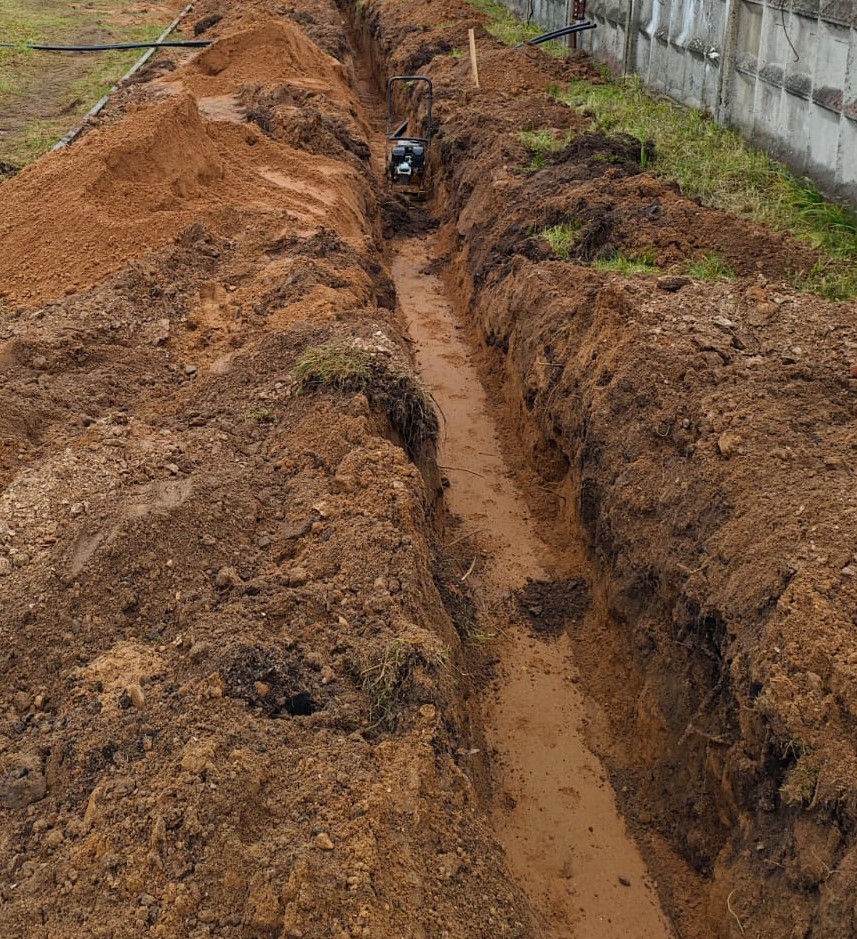

На первом этапе на объект была направлена специализированная строительная техника для выполнения механизированной раскопки траншей.
б)  Формирование основания.
После выемки грунта проведено послойное заполнение траншей песчаной подушкой с тщательной трамбовкой песчаного слоя для создания ровного и устойчивого основания.

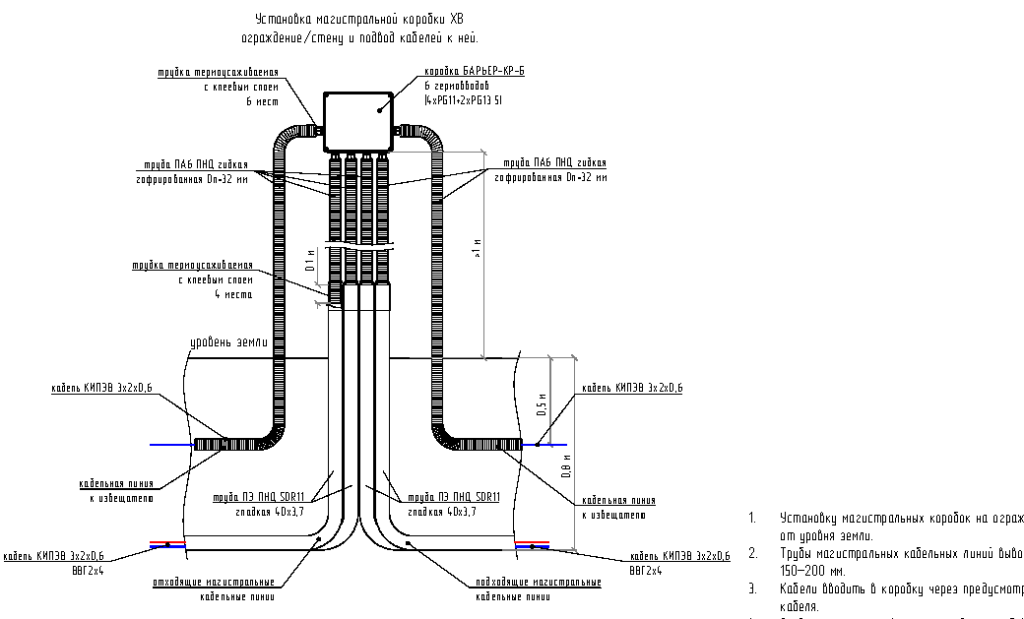

в)  Монтаж кабельной канализации.

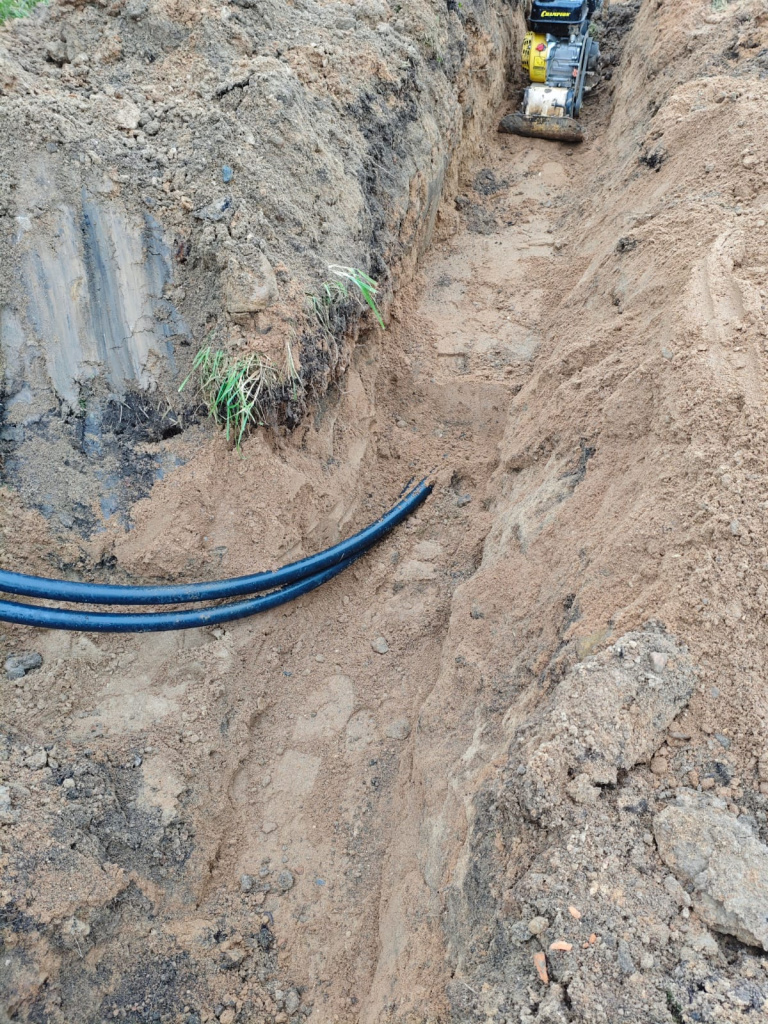

На подготовленное основание были уложены:
-   защитные кабельные каналы (трубы), обеспечивающие сохранность магистральных линий;
-   сигнальная лента, размещённая поверх кабельной трассы для визуального обозначения коммуникаций при будущих земляных работах.
г)   Частичная засыпка и консервация трассы.
Завершающим шагом стала частичная засыпка траншей с четким соблюдением требований:
 -   поэтапное уплотнение грунта для исключения просадок;
 -   сохранение доступа к ключевым узлам для последующих монтажных операций;
 -   формирование защитного слоя над сигнальной лентой.
В результате проведённых работ, была создана надёжная кабельная канализация, обеспечивающая защиту коммуникаций от механических повреждений и внешних воздействий, соответствующая проектным параметрам по глубине залегания, геометрии трассы и готовая к прокладке силовых и сигнальных кабельных линий.
Все операции выполнялись под контролем инженерно‑технического персонала с фиксацией промежуточных результатов в исполнительной документации.

Этап 4. Строительно‑монтажные работы: прокладка коммуникаций и подготовка опорных конструкций.

После завершения обустройства кабельной канализации команда «ЛК Сети» приступила к следующим ключевым операциям.

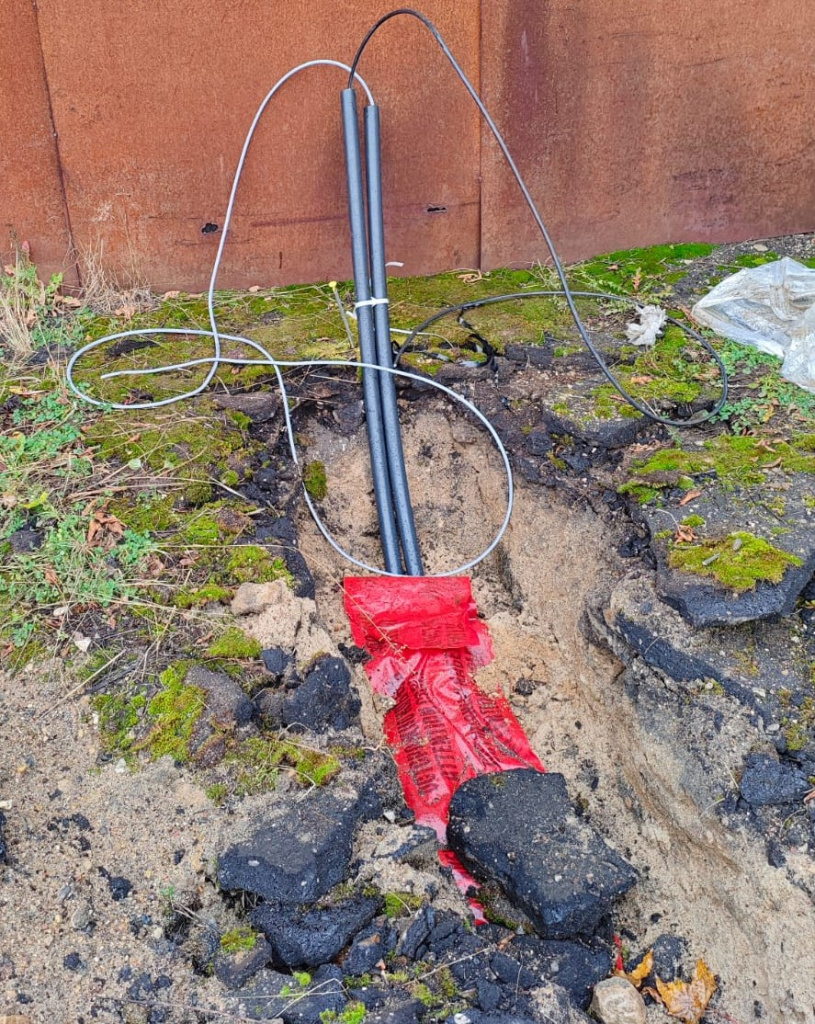

а) Прокладка кабельных линий.

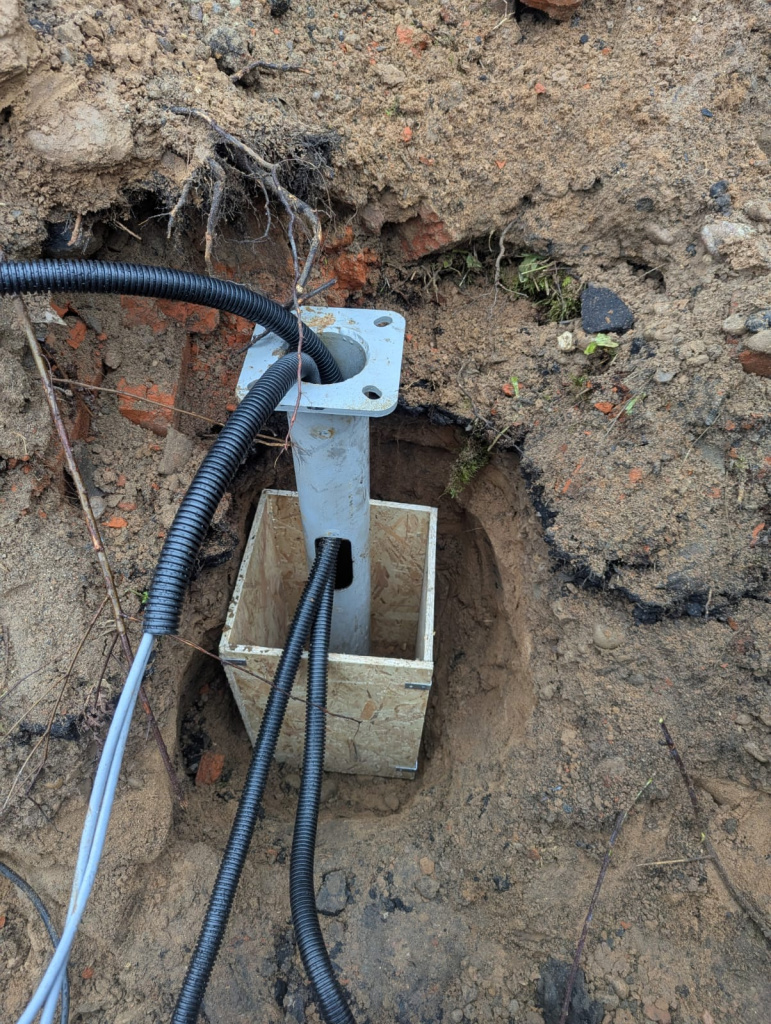

Протяжка кабельной продукции осуществлялась внутри ранее смонтированных каналов. Работы выполнялись с чётким соблюдением технологических требований:
-   плавная протяжка кабелей без превышения допустимых нагрузок на изоляцию;
-   соблюдение нормативов по радиусам изгиба и усилиям натяжения;
-   маркировка линий для упрощения последующего обслуживания.

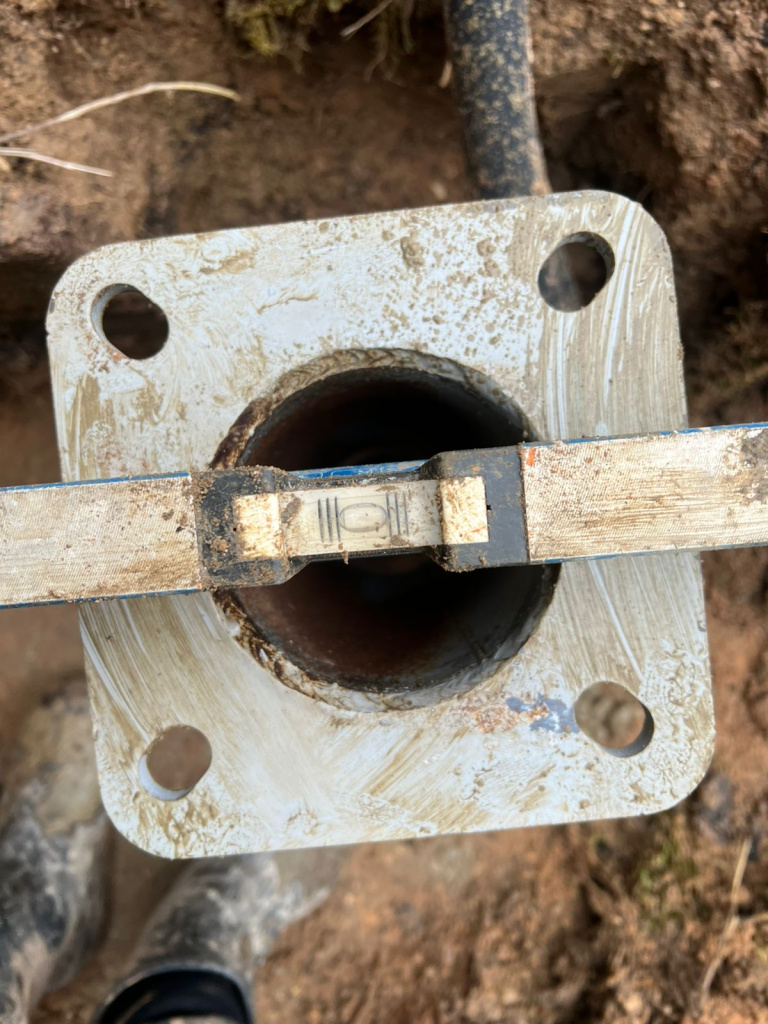

б) Подготовка опорных конструкций.

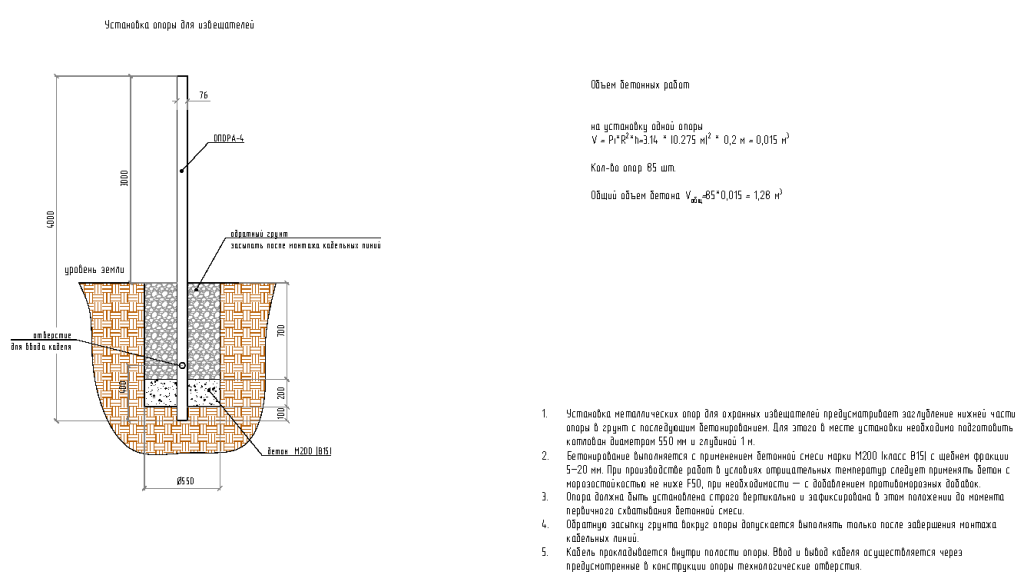

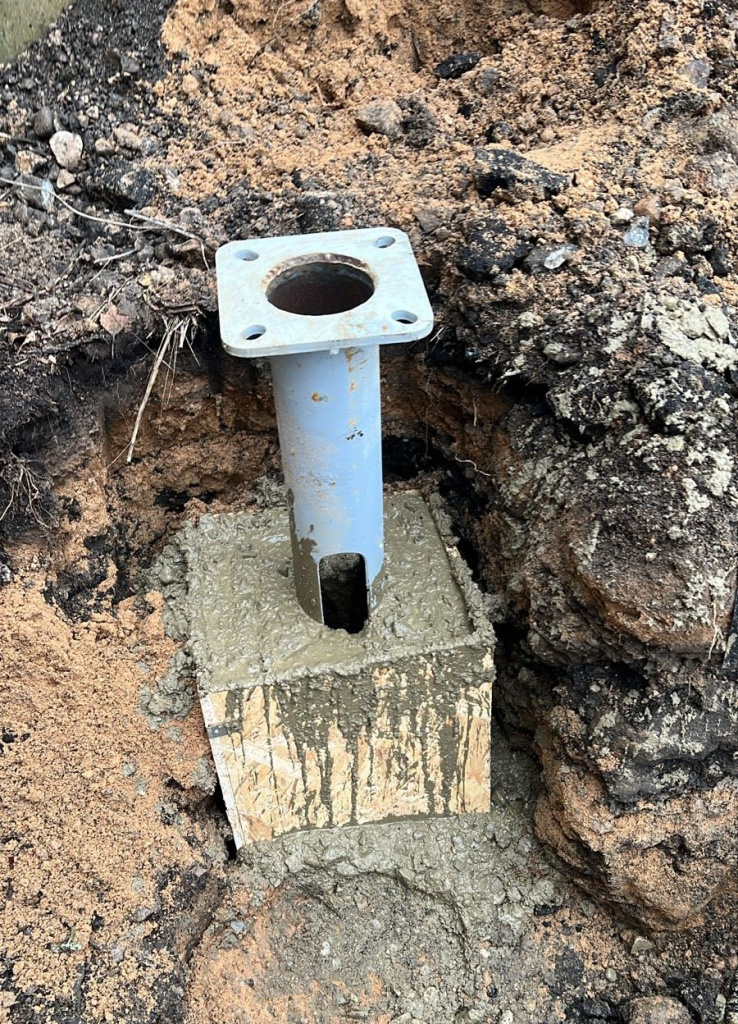

Параллельно был начат монтаж опалубки для 4-х метровых опор и последующая заливка их бетонной смесью. Данный этап включал:
-   точную разметку мест установки в соответствии с проектной документацией;
-   сборку и фиксацию опалубочных конструкций;
-   заливку опалубок бетонной смесью.

Этап 5. Монтаж оборудования системы охранной сигнализации

По завершении строительно‑монтажных работ начался этап  реализации проекта — установка компонентов системы охранной сигнализации.
В рамках этого этапа были последовательно выполнены работы по монтажу следующего оборудования:

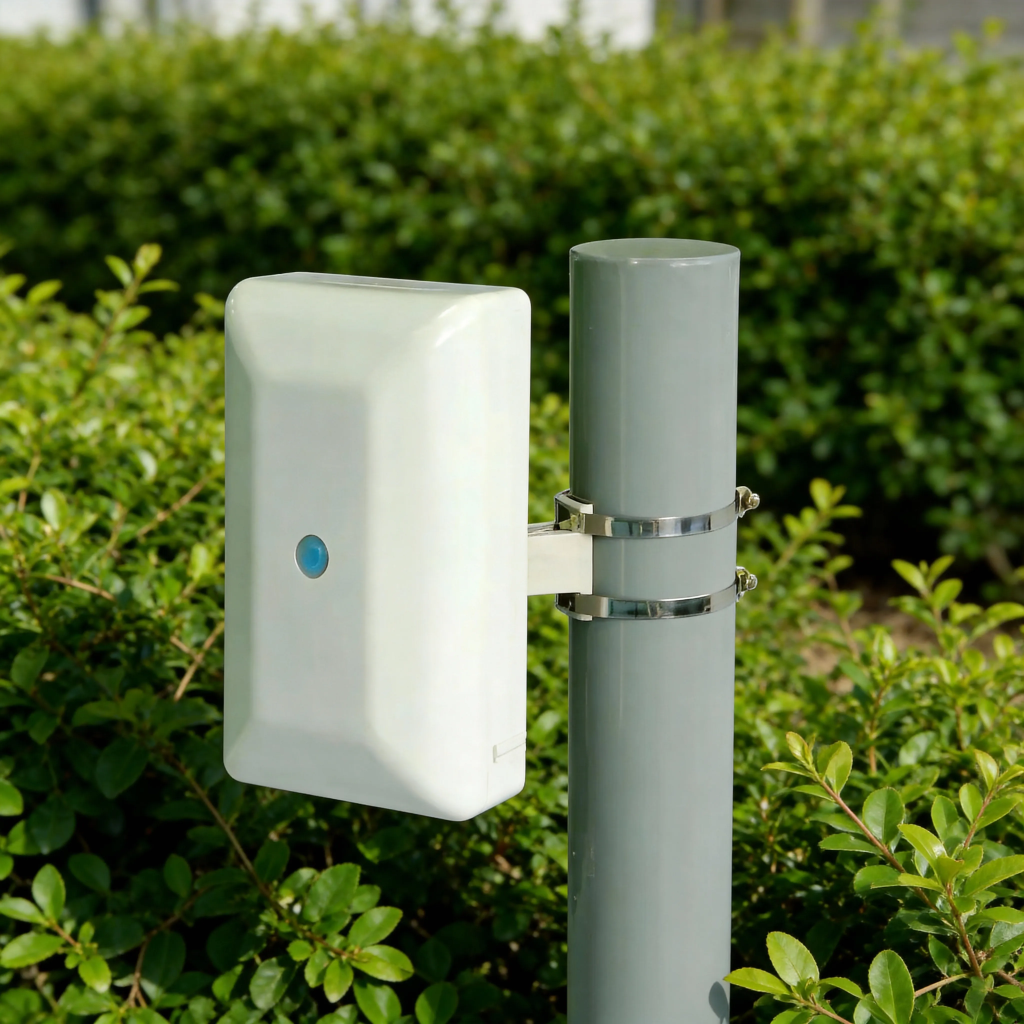

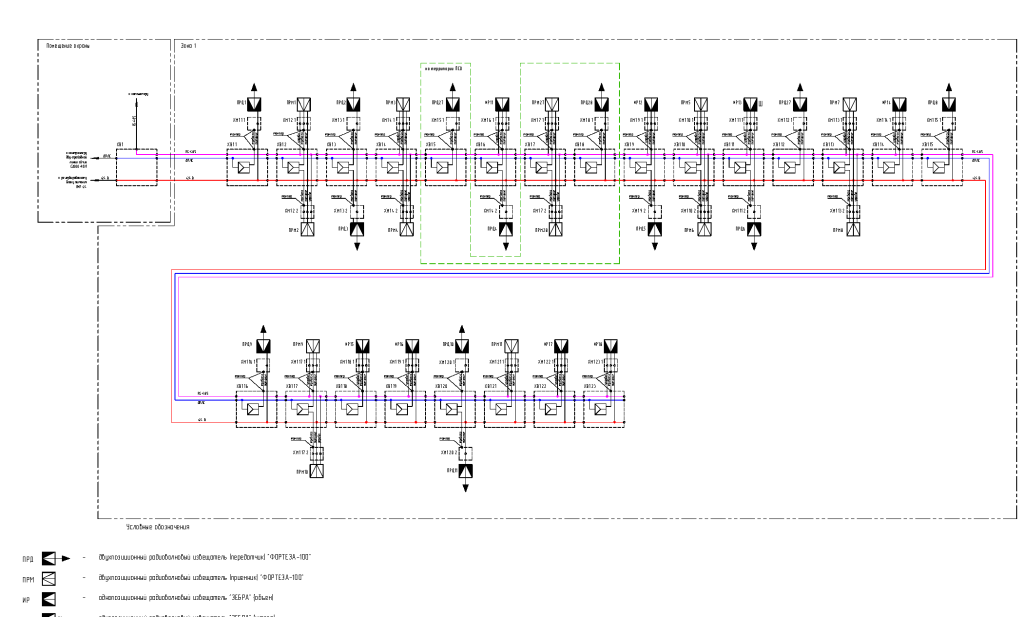

-   извещатели — устройства обнаружения, размещённые в соответствии с проектной схемой для контроля критических зон;
-   монтажные коробки — специализированные корпуса для защиты соединений и обеспечения надёжности коммутации;
-   бесперебойные источники питания — оборудование, гарантирующее автономную работу системы при отключении основного электропитания;

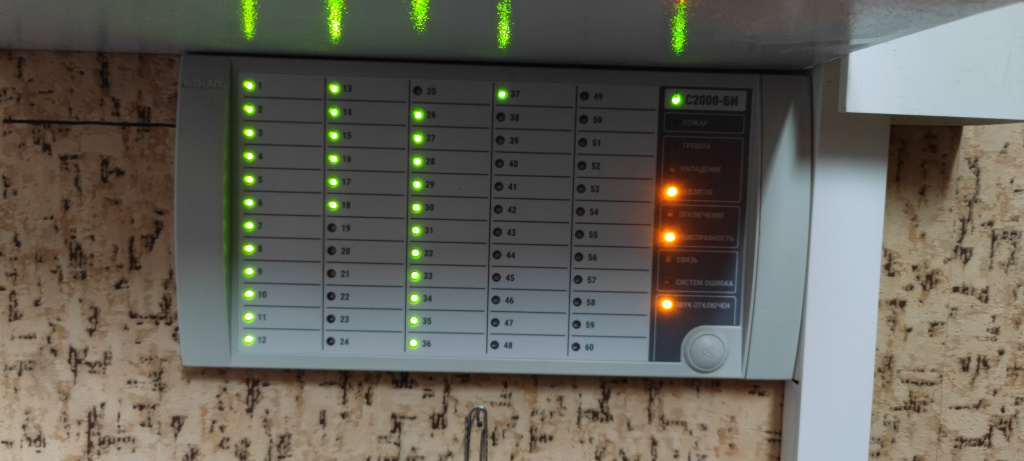

-   приёмно‑контрольное оборудование — центральный узел управления, предназначенный для обработки сигналов от извещателей и формирования управляющих воздействий.
Особенности реализации:
 -   Монтаж осуществлялся строго в соответствии с рабочей документацией и техническими регламентами производителей оборудования.
 -   При установке учитывались требования по электромагнитной совместимости и защите от внешних воздействий.
 -   Все соединения выполнялись с соблюдением норм электробезопасности и правил прокладки слаботочных цепей.
Результат этапа:
По итогам монтажа основного оборудования, сформирована базовая инфраструктура системы охранной сигнализации, включающая точки обнаружения угроз, каналы передачи данных, а также узлы питания и управления.  Сложившаяся конфигурация полностью готова к дальнейшим этапам реализации проекта и служит основой для проведения пусконаладочных работ и последующего ввода системы в эксплуатацию.

Этап 6. Пусконаладочные работы

После завершения монтажа оборудования системы охранной сигнализации, подключения и первичной проверки работоспособности всего оборудования был инициирован этап пусконаладочных работ (ПНР ), в процессе которого были проведены все необходимые тестовые испытания  и донастройки. По итогам работ, осуществлена подготовка и передача комплекта исполнительной документации с инструкциями по эксплуатации системы охранной сигнализации периметра, а также организовано обучение персонала Заказчика по ее эффективному использованию.

 Результаты проекта

Специалисты компании «ЛК Сети» выполнили масштабный комплекс работ, направленный на максимально полное соблюдение технических требований и учет индивидуальных пожеланий заказчика.
В результате профессионально организованных процессов проектирования и монтажа была создана высокоэффективная система охраны периметра, соответствующая современным стандартам безопасности. Система обеспечивает:
-   стабильное функционирование в различных режимах эксплуатации;
-   высокую точность обнаружения потенциальных угроз;
-   надежную работу в условиях внешних воздействий.
Ключевые результаты реализации проекта:
-   смонтировано 58 комплектов извещателей, обеспечивающих полный охват контролируемой зоны;
-   достигнута оптимальная плотность покрытия периметра средствами обнаружения;
-   обеспечена бесшовная интеграция всех компонентов системы.
Итоговый результат в полной мере соответствует параметрам, заявленным в техническом задании, и ожиданиям заказчика, обеспечивая долгосрочную защиту объекта при минимальных эксплуатационных затратах.
