Особенности проектирования комплексных систем безопасности

Состав комплексной системы безопасности.
Учет технических, нормативных и функциональных требований при проектировании интегрированных систем безопасности.
Предпроектное обследование объекта и оценка строительной готовности.
Проектирование архитектуры и интеграций подсистем безопасности.
Моделирование сценариев внештатных ситуаций и разработка регламентов реагирования.
Централизованный диспетчерский центр и эксплуатация комплексной системы безопасности.

На крупных производственных и логистических объектах, как правило, формируется следующий набор основных подсистем технической безопасности:
-    система видеонаблюдения и видеоаналитики включает камеры, регистраторы и программное обеспечение для анализа видеопотоков. Видеоаналитика позволяет автоматически фиксировать нарушения, например, несанкционированное проникновение в зоны, отсутствие средств индивидуальной защиты у персонала, задымление или возгорание;
-    система контроля и управления доступом (СКУД) для транспорта, персонала и посетителей с регистрационно-пропускным режимом обеспечивает ограничение доступа на территорию и в отдельные зоны объекта. Может включать RFID-карты, биометрические считыватели, турникеты, шлюзовые кабины, автоматические ворота. СКУД часто интегрируется с видеонаблюдением и другими системами безопасности;
-    система охранной сигнализации и охраны периметра (датчики движения, датчики открытия дверей и окон, датчики разбития стекла, виброкабели, радиолокационные и радиоволновые рубежи);
автоматическая пожарная сигнализация и система оповещения и управления эвакуацией; АПС обнаруживает возгорание с помощью датчиков дыма, температуры или газового анализа. СОУЭ передаёт сигналы оповещения, направляет людей к эвакуационным выходам с помощью световых и звуковых оповещателей, речевых сообщений.
-    система контроля технологических и инженерных параметров (BMS/SCADA, мониторинг инженерных систем здания) с централизованным управлением безопасностью; BMS (Building Management System) управляет инженерными системами здания (климат, освещение, лифты и т. д.), а SCADA (Supervisory Control and Data Acquisition) обеспечивает централизованный контроль технологических процессов, сбор данных с датчиков, прогнозирование и аналитику. Интеграция этих систем позволяет мониторить состояние оборудования, предотвращать аварии и оптимизировать работу объекта;
-    системы связи и громкоговорящего оповещения обеспечивают оперативную передачу информации между сотрудниками, а также экстренное оповещение персонала и посетителей в случае ЧС. Могут включать диспетчерские пульты, переговорные устройства, усилители звука, звуковые/речевые оповещатели;
-    специализированные системы безопасности для отдельных зон (контроль доступа в особо опасные или режимные участки, складские зоны с особыми условиями хранения и т.п.), например, усиленный контроль доступа в зоны с опасными веществами, режимные участки, складские зоны с особыми условиями хранения, также  могут включать дополнительные датчики, камеры, системы мониторинга.

Ключевая задача проекта - не просто установить перечисленные системы, а объединить их в единое информационное пространство с общими правилами обмена данными, приоритетами сигналов, сценариями реагирования и удобным управлением.

На старте проектирования необходимо сформировать комплекс требований, который станет «каркасом» будущего решения.
Он включает в себя:
-    нормативно-правовые требования (пожарная безопасность, промышленная безопасность, охрана труда, требования отраслевых регуляторов);
-    корпоративные стандарты и политики безопасности предприятия;
-    технические ограничения объекта: архитектура зданий, особенности инженерных систем, пропускная способность дорог и КПП, характеристики линий связи и электроснабжения;
-    функциональные требования служб безопасности, эксплуатации и ИТ-подразделений (уровни доступа, требования к архиву видеозаписей, скорости реакции, резервированию, управлению инцидентами);
-    требования к интеграции с существующими системами, в том числе «наследуемыми» решениями (старые системы видеонаблюдения, пожарные панели, СКУД).

На этом этапе важно определить приоритеты: какие зоны являются критическими, какие риски недопустимы, какой уровень отказоустойчивости необходим, какие процессы должны быть полностью автоматизированы, а где допустимо ручное управление.

Качественное предпроектное обследование - одна из ключевых особенностей работы с крупными объектами, особенно если речь идёт о действующем производстве или логистическом комплексе.
Предпроектный этап включает:
-    анализ существующей системы безопасности и инженерной инфраструктуры (если объект уже эксплуатируется);
-    обследование планировочных решений: расположение корпусов, цехов, складов, транспортных артерий, зон погрузки-разгрузки, КПП;
-    оценку строительной готовности: наличие кабельных трасс, технологических проёмов, монтажных ниш, возможность прокладки дополнительных линий связи и электропитания, помещений под установку ИБП;
-    анализ температурных, вибрационных и иных эксплуатационных условий, которые влияют на выбор оборудования;
-    выявление технологических ограничений (нельзя останавливать производственную линию, плотный график работы складов, наличие опасных зон и т.д.).

Для строящихся или реконструируемых объектов важно тесное взаимодействие проектировщиков безопасности с генеральным проектировщиком и подрядчиками: от этого зависит, будут ли вовремя предусмотрены кабельные трассы, серверные, посты охраны, места размещения оборудования, резервные источники питания и связи.

После сбора исходных данных формируется архитектура комплексной системы безопасности. В неё входят:
-    распределение уровней системы: периферийное оборудование (датчики, камеры, контроллеры), подсистемы (СКУД, ОПС, видеонаблюдение), серверный уровень и центр управления;
-    выбор протоколов и интерфейсов обмена данными, определение единого формата событий и журналов;
-    определение точек интеграции с инженерными системами здания (BMS/SCADA, вентиляция, электроснабжение, системы контроля доступа к технологическому оборудованию);
проектирование основных сценариев автоматизации:
-    взаимодействие пожарной сигнализации с системами оповещения, вентиляцией, дымоудалением и СКУД;
-    связь видеонаблюдения и СКУД (верификация личности по видео, автоматическая подгрузка архива по событию прохода или тревоги);
-    интеграция охраны периметра с системами оповещения и камерами наведения;
-    автоматизированные сценарии блокировки или, наоборот, разблокировки зон в зависимости от типа инцидента.

На этом этапе важно обеспечить масштабируемость - возможность расширения комплекса без полномасштабной переработки архитектуры: добавление новых зданий, зон, инженерных систем, уровней доступа и т.д.

Моделируются, в частности:
-    различные варианты пожара (в цеху, на складе, в административном корпусе, на открытой площадке);
-    попытки несанкционированного проникновения через периметр, КПП, технологические ворота или внутренние двери;
-    утрата или компрометация идентификаторов доступа (карт, меток, кодов);
-    сбой отдельных систем или каналов связи (отказ сервера, обрыв линии, выход из строя узла питания);
-    комбинированные инциденты (например, возгорание и одновременно массовый выезд транспорта).

Для каждого сценария определяются:
-    приоритеты сигналов и порядок их обработки;
-    алгоритмы автоматических действий системы (отключение/включение замков и других элементов СКУД, запуск системы оповещения, включение сценариев освещения, запуск систем дымоудаления или пожаротушения, блокировка дверей, открытие эвакуационных выходов и т. д.);
-    ролевая модель реагирования: кто именно и в какой последовательности принимает решения, какие уведомления кому направляются, какие отчёты формируются.

Именно эта работа обеспечивает тесную связь технических средств с реальными бизнес-процессами и регламентами предприятия.

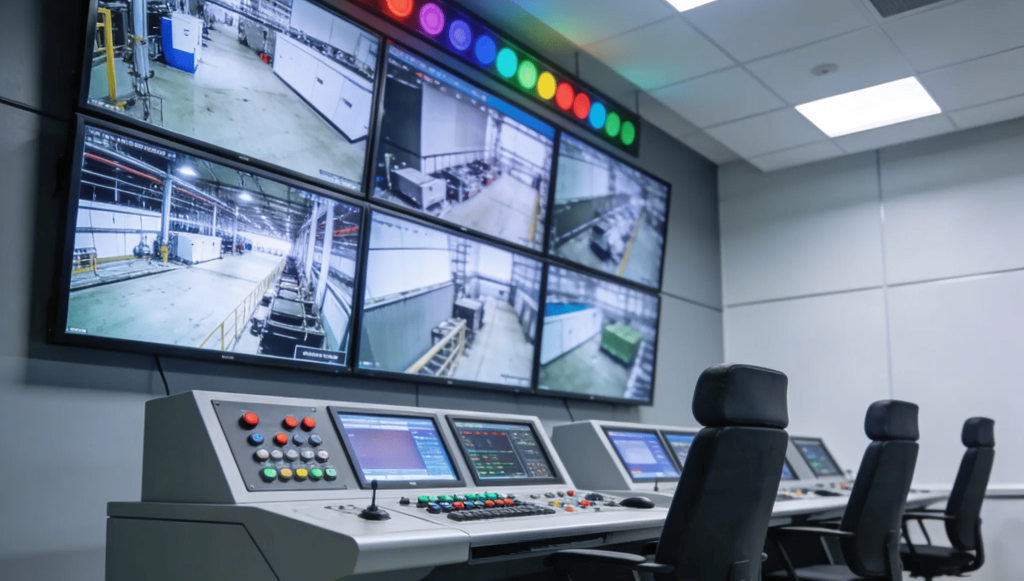

Крупный производственный или логистический комплекс нуждается в едином центре управления безопасностью, который становится «мозгом» всей архитектуры.
Централизованный пункт управления обеспечивает:
-    мониторинг всех подсистем безопасности в едином интерфейсе;
-    управление тревогами и инцидентами по установленным сценариям;
-    ведение единого архива событий, видеозаписей и отчётности;
-    контроль технического состояния оборудования и каналов связи;
-    распределение прав и полномочий между операторами, службами охраны, ИТ и эксплуатацией.

Дополнительно на стадии проекта закладываются требования к резервированию (дублирующие серверы, независимые линии связи, резервное питание), а также политика обновления и технического обслуживания оборудования и программного обеспечения.

Проектирование комплексных интегрированных систем безопасности для крупных производственных и логистических комплексов - это многоэтапный процесс, требующий согласованных действий проектировщиков, ИТ-специалистов, служб безопасности, эксплуатации и генеральных подрядчиков.
Ключевыми факторами успешного проекта являются: тщательное предпроектное обследование и учёт строительной готовности, корректная формализация технических и функциональных требований, продуманная архитектура интеграции подсистем, моделирование нештатных сценариев и включение в проект централизованного управления. Именно такая последовательная методология позволяет создать не набор разрозненных систем, а по-настоящему единый комплекс безопасности, органично встроенный в инфраструктуру предприятия и эффективно поддерживающий его устойчивую и безопасную работу на протяжении длительного времени.
