Современные системы видеонаблюдения

Задачи, которые решает профессиональное видеонаблюдение

• Обеспечение безопасности и предотвращение инцидентов. Главная задача видеонаблюдения — защита объекта от несанкционированного проникновения, краж, вандализма и других противоправных действий. Камеры фиксируют происходящее на объекте в режиме реального времени, что позволяет оперативно реагировать на потенциальные угрозы и предотвращать их.
• Контроль доступа и мониторинг посетителей. Системы видеонаблюдения позволяют отслеживать заходы на территорию объекта, контролировать перемещения сотрудников, посетителей и транспортных средств. Это особенно важно для предприятий, офисных зданий и складов, где нужно учитывать каждый вход и выход.
• Анализ и расследование инцидентов. Записи с камер видеонаблюдения используются для оценки произошедших событий, что позволяет реконструировать картину происшествия, выявить виновных и установить точные обстоятельства. Этот аспект критичен для банков, торговых центров, промышленных предприятий и других объектов с повышенным риском.

• Контроль за производственными процессами. На промышленных объектах системы видеонаблюдения обеспечивают контроль за техпроцессами, соблюдением правил техники безопасности, качеством работы сотрудников. Это помогает повышать эффективность и предотвращать аварийные ситуации.

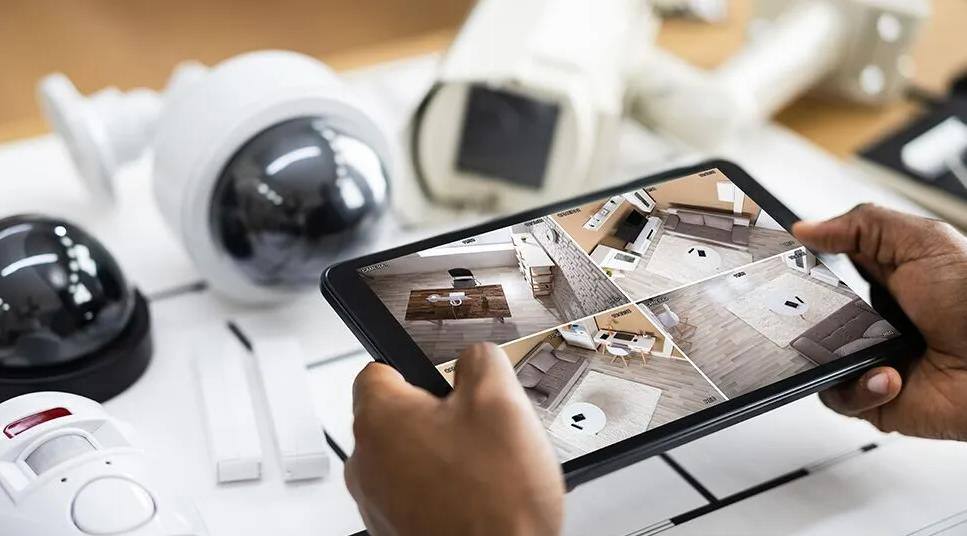

• Удаленный контроль и управление объектами. Благодаря современным технологиям удаленного доступа к видеокамерам, системы видеонаблюдения позволяют контролировать объекты из любой точки мира через интернет. Это удобно для собственников бизнеса, которые могут наблюдать за работой своих филиалов в режиме реального времени.
• Верификация тревог от других систем (пожарной сигнализации, контроля доступа и других). Интеграция видеонаблюдения в общий комплекс безопасности позволяет быстрее и эффективнее реагировать практически на все виды угроз.

Структура систем охранного видеонаблюдения

Современные системы видеонаблюдения представляют собой сложные комплексы, состоящие из различных элементов, каждый из которых выполняет определенную функцию. Разберем основные компоненты и их назначение.

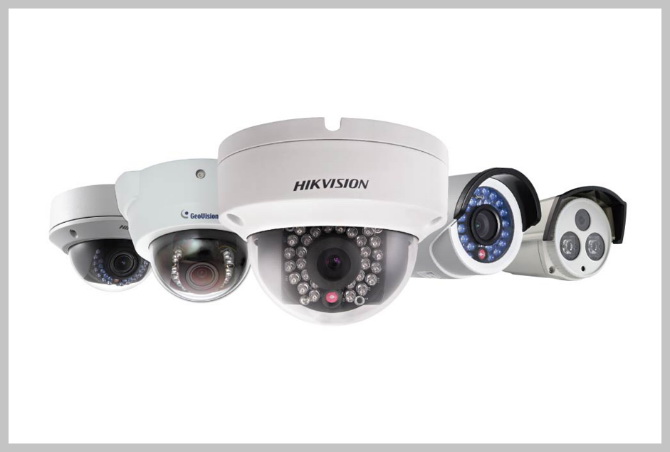

Видеокамеры

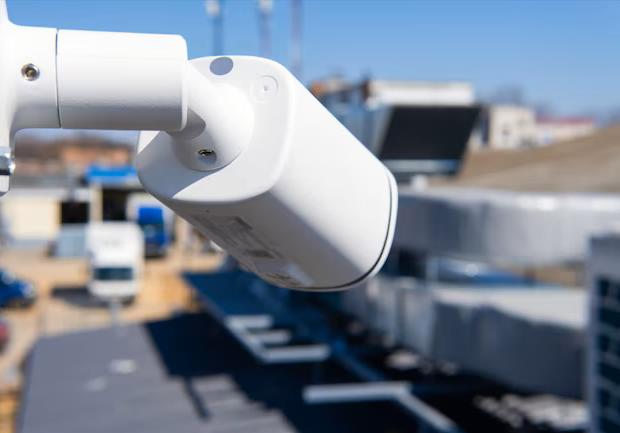

Это основа любой системы видеонаблюдения. Они различаются по типу (аналоговые, IP, AHD), разрешению, форм-фактору (купольные, цилиндрические, поворотные), а также по функциональным возможностям (наличие инфракрасной подсветки, способность к распознаванию лиц и номерных знаков). Основные задачи видеокамер состоят в съемке изображения в реальном времени и его передаче на записывающее устройство или в облачное хранилище. При выборе важно учитывать угол обзора и фокусное расстояние. Эти параметры определяют зону покрытия и качество изображения на разных дистанциях.

Рассмотрим три наиболее распространенных типа видеокамер, их особенности и преимущества:

• Аналоговые. Такие системы видеонаблюдения используют аналоговый сигнал для передачи видеоданных от камер к записывающему устройству. Видеосигнал передается по коаксиальному кабелю, а для записи данных применяется видеорегистратор (DVR). Это классический вид видеонаблюдения, который широко использовался до появления цифровых технологий. К преимуществам аналоговых камер относится простота установки и настройки (не нужны сложные сетевые настройки и конфигурации), доступная стоимость, совместимость с устаревшим оборудованием. Главными же недостатками являются ограниченное разрешение, относительно невысокое качество изображения, чувствительность к помехам, отсутствие удаленного доступа.
• IP (цифровые). Передают видеосигнал в цифровом формате через сеть Ethernet. Каждая камера обладает собственным IP-адресом и может передавать данные напрямую на сетевой видеорегистратор (NVR) или на облачное хранилище. Видеосигнал можно просматривать и управлять им удаленно через интернет. IP-камеры могут снимать видео в формате HD, Full HD и даже 4K, что позволяет детально фиксировать происходящее на объекте. Они способны интегрироваться с различными системами автоматизации для настройки аналитики, распознавания лиц и других интеллектуальных функций. Цифровые камеры могут получать питание по тому же кабелю, по которому передаются данные, что упрощает установку и снижает затраты на прокладку системы видеонаблюдения территории. Основные недостатки IP-решений заключаются в более высокой стоимости внедрения и сложности настройки.
• AHD. AHD (Analog High Definition) — это технология, которая объединяет преимущества аналогового и цифрового видеонаблюдения. Она позволяет передавать видеосигнал высокой четкости (HD и Full HD) по коаксиальному кабелю, что упрощает модернизацию существующих аналоговых систем. AHD-камеры подключаются к видеорегистраторам AHD (DVR), которые обрабатывают видеосигнал. Системы могут передавать видеосигнал на расстояние до 500 метров без потерь качества, что делает их удобными для больших объектов. В то же время AHD-устройства не обладают таким уровнем интеллектуальных функций, как IP-камеры, они уязвимы к электромагнитным помехам, а для удаленного доступа к видеозаписям требуют специального оборудования.

Выбор системы охранного видеонаблюдения зависит от целей, бюджета и особенностей объекта. Аналоговые видеокамеры подходят для небольших организаций с ограниченным бюджетом, где требуется простая установка. IP-системы — оптимальный выбор для объектов, где важно высокое качество изображения, удаленный доступ и интеграция с системами автоматизации. AHD-камеры становятся компромиссным решением, позволяющим улучшить качество видеонаблюдения без значительных затрат на модернизацию инфраструктуры.

Записывающее устройство ()

Записывающее устройство (DVR для аналоговых и AHD-систем, NVR для IP-систем) выполняет функции записи, хранения и обработки видеосигнала. Некоторые модели могут сжимать видеоданные для экономии места на жестком диске, обеспечивая при этом высокое качество материала. Регистраторы позволяют централизовано управлять настройками камер, настраивать изображение, управлять функциями аналитики, настраивать и управлять архивом, настраивать взаимодействие со смежными системами.

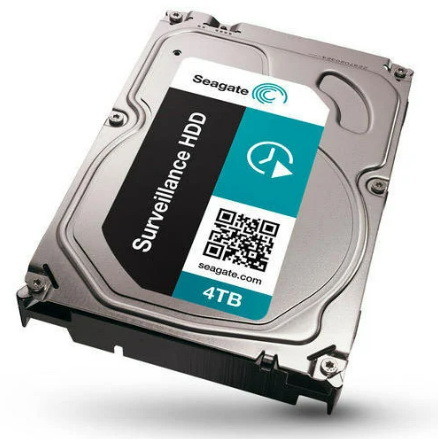

Жесткий диск (HDD)

Используется для хранения видеозаписей с камер видеонаблюдения. Важно выбирать надежные жесткие диски с высокой скоростью обмена данными и повышенным ресурсом, так как они работают в режиме постоянной записи и чтения информации. От объема HDD зависит, сколько времени видеозаписи могут храниться в архиве (глубина архива).

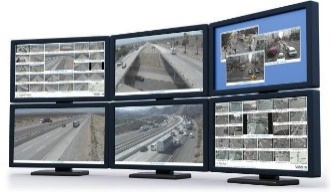

Монитор или видеостена

Монитор служит для отображения видеопотока с камер в режиме реального времени. В случае необходимости можно использовать несколько дисплеев или видеостену для удобного контроля за большим количеством камер. Мониторы также позволяют просматривать архивные записи, что важно при анализе событий.

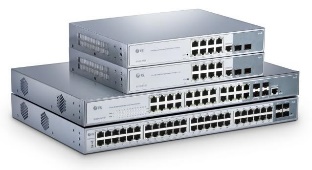

Сетевое оборудование (коммутаторы, маршрутизаторы)

Для IP-систем необходимы различные сетевые устройства. Коммутаторы (свитчи) обеспечивают подключение камер к локальной сети и передачу данных от них на регистратор или сервер. Маршрутизаторы используются для подсоединения системы к интернету, что позволяет иметь удаленный доступ к видеокамерам или объединять различные сегменты распределенных и удаленных систем видеонаблюдения в единый комплекс посредством сети интернет.

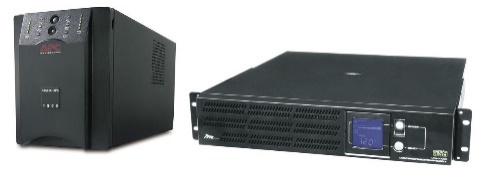

Блоки питания и источники бесперебойного питания (ИБП)

Блоки питания обеспечивают электропитание камер и других устройств. ИБП позволяют поддерживать работу системы при кратковременных отключениях электроэнергии, предотвращая потерю данных и сбои в работе оборудования.

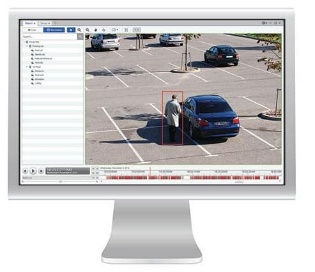

Программное обеспечение

Современное профессиональное видеонаблюдение не обходится без специализированного программного обеспечения, которое обеспечивает управление оборудованием (настройка параметров записи, углов обзора камер и пр.), аналитику и оповещения, удаленный доступ.

Дополнительные элементы

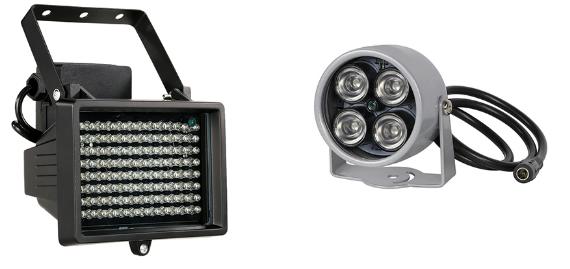

Помимо основных компонентов, в состав системы профессионального видеонаблюдения могут входить дополнительные устройства и модули, которые расширяют функциональность и улучшают качество контроля. К ним относятся, например, инфракрасные прожекторы для обеспечения ночного видения камер, микрофоны и аудиомодули для записи звука, облачное хранилище для удобного хранения видеозаписей.

Этапы внедрения СВН

1. Предпроектное обследование объекта. Специалисты изучают объект, определяют зоны для видеонаблюдения и трассы для прокладки кабелей.
2. Составление технического задания (ТЗ). Подробно описываются требования к функционалу системы в целом и каждого компонента. Включает задание на подключение к электросетям и сетям связи объекта.
3. Разработка проектной и рабочей документации. Она состоит из пояснительной записки, чертежей, схем, планов, кабельного журнала, спецификации оборудования, опросных листов.
4. Согласование документации. Часто продолжительный процесс, особенно при работе с объектами на границах, связан с согласованиями в ФТС и ФСБ.

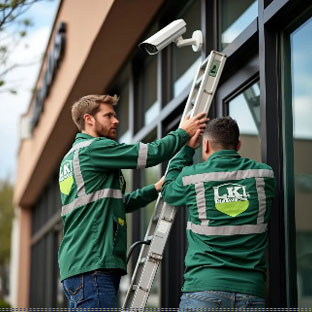

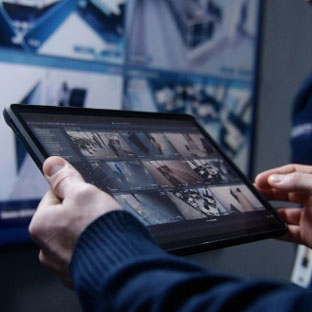

5. Строительно-монтажные и пусконаладочные работы. Заключаются в поставке, установке и настройке системы охранного видеонаблюдения.
6. Подготовка исполнительной документации. Она отражает результаты выполненных работ. Включает исполнительные схемы, акты готовности монтажных работ, акты скрытых работ, журналы работ, паспорта и сертификаты на материалы и оборудование.
7. Индивидуальные и комплексные испытания. Разработка программы и методики испытаний (ПМИ) помогает убедиться в соответствии системы требованиям ТЗ.
8. Сдача системы в эксплуатацию. По завершению всех работ и успешного проведения испытаний, система видеонаблюдения передается в эксплуатацию заказчику.
9. Техническое обслуживание. Включает регулярные проверки оборудования, устранение неисправностей, поддержание системы в рабочем состоянии.

Комплексный подход к проектированию и монтажу позволяет создать надежную систему видеонаблюдения, отвечающую всем требованиям заказчика. Выбор компонентов и их настройка требуют профессионального подхода, обеспечивающего эффективность СВН.
