Внедрение комплексных систем безопасности на крупных промышленных и логистических объектах - сложный, многоэтапный процесс, в котором участие принимают заказчик, генеральный проектировщик, специализированные проектные организации, поставщики оборудования, инсталляторы, службы эксплуатации и безопасности. Чтобы система была не только смонтирована, но и грамотно введена в эксплуатацию, управляемо развивалась и обслуживалась, необходима полноформатная и структурированная проектная и техническая документация.
Чётко оформленный комплект документов позволяет:
- обосновать технические решения и выбор оборудования;
- обеспечить соответствие будущей системы безопасности предприятия нормативным требованиям (пожарная, промышленная, техническая безопасность и др.);
- дать монтажным организациям однозначные указания по размещению и подключению устройств;
- упростить авторский и технический надзор, а также взаимодействие с контролирующими органами;
- обеспечить службы эксплуатации полным набором данных для обслуживания, модернизации и расследования инцидентов;
- сократить риск ошибок, переделок и нестыковок между смежными разделами (архитектура, инженерные сети, ИТ-инфраструктура).
При проектировании систем безопасности выделяют три ключевых блока документации: проектная документация, рабочая документация и исполнительная документация. Каждый из них формируется на определенной стадии разработки и внедрения системы и выполняет свою роль, логически продолжая и дополняя предыдущую.
1. Проектная документация для комплексной системы безопасности.
Проектная документация - это концептуально-техническая основа будущей системы безопасности. Её задача - зафиксировать архитектуру, принципы построения и ключевые технические решения, обосновать их с точки зрения нормативов и потребностей заказчика, согласовать со смежными разделами и получить необходимые согласования (внутренние и внешние).
В типовой состав проектной документации для комплексных систем безопасности на крупном объекте входят следующие группы документов.
1.1. Общая часть и исходные данные.
Обычно включает:
- пояснительную записку с описанием объекта, его функционального назначения, характеристик (площадь, этажность, категории помещений по пожарной опасности, особенности технологических процессов, режим работы, категория по взрывоопасности и др.);
- анализ действующей ситуации (если объект существующий): описание имеющихся систем безопасности, инженерных сетей, ИТ-инфраструктуры, выявленных проблем и ограничений;
- перечень и анализ исходных данных: градостроительные планы, архитектурные решения, планы БТИ, спецификации инженерных систем, технические условия от ресурсоснабжающих организаций, требования служб безопасности и эксплуатации, результаты предпроектного обследования;
- цели и задачи создаваемой комплексной системы безопасности (защищаемые интересы, ключевые риски, приоритетные зоны и процессы).
1.2. Нормативная база и требования.
Эта часть фиксирует:
- перечень применяемых нормативных документов (стандарты, своды правил по пожарной, промышленной, технической и иной безопасности; отраслевые нормы; корпоративные регламенты);
- требования по отказоустойчивости, резервированию, времени реакции систем, длительности хранения архивов (видео, событий), устойчивости к внешним воздействиям;
- требования по интеграции с другими системами (инженерные системы здания, ИТ-сервисы, системы управления производством, ERP/СКУД смежных объектов и т.п.);
- требования по информационной и физической защите критических узлов систем безопасности.
1.3. Концепция и архитектура комплексной системы безопасности.
В этой части описываются:
- состав подсистем (видеонаблюдение, охранная сигнализация, контроль и управление доступом, пожарная сигнализация и оповещение, охрана периметра, диспетчеризация, связь и оповещение, специализированные подсистемы и т.д.);
- общая архитектура: уровни (полевой, контроллерный, серверный, уровень центра управления), схема взаимодействия между подсистемами;
- основные принципы интеграции: какие события передаются между системами, какие сценарии автоматизации реализуются, какие протоколы и интерфейсы планируются к использованию;
- логическая и физическая структурные схемы комплексной системы.
1.4. Объёмно-планировочные и компоновочные решения.
Здесь формируются:
- схемы зонирования объекта по уровням безопасности, доступу и категориям помещений;
- принципиальные решения по размещению центрального оборудования (серверные, узлы связи, посты охраны, центры управления, кроссовые);
- предварительные схемы размещения оборудования для систем безопасности (камер, считывателей, контроллеров, пожарных извещателей, оповещателей, датчиков периметра и т.д.) по планам этажей и территории;
- требования к строительной части: технологические проёмы, закладные конструкции, кабельные каналы и лотки, монтажные ниши, места установки шкафов и стоек.
1.5. Принципиальные технические решения по организации комплексных систем безопасности.
Эта часть проекта включает:
- принципиальные схемы систем: структурные схемы сети, схемы подключения контроллеров, серверов, коммутационного оборудования;
- решения по электроснабжению систем безопасности: категории надёжности, резервирование, ИБП, требования к линиям питания и защитным устройствам;
- решения по сети передачи данных: топология, пропускная способность, объём трафика для видео, протоколы;
- требования к программному обеспечению и серверной инфраструктуре (производительность, отказоустойчивость, резервное копирование и архивирование данных).
На этой стадии возможны укрупнённые спецификации оборудования: перечень основных типов устройств без детальной проработки по маркам и количеству на каждую точку.
1.6. Сводные ведомости и выводы.
В завершении проектной документации обычно формируются:
- укрупнённые расчёты стоимости оборудования и монтажных работ (для бюджетирования и принятия управленческих решений);
- сводные ведомости по системам (по количеству точек, каналов связи, линий питания, объёмам серверных ресурсов);
- выводы о соответствии предложенных решений требованиям заказчика и нормативов;
- перечень необходимых согласований (внутренних и внешних), а также рекомендованный порядок дальнейших работ (разработка рабочей документации, этапность внедрения, пусконаладка).
Проектная документация служит основой для принятия решения о финансировании, выборе поставщиков и подрядчиков, а также для разработки детализированной рабочей документации.
2. Рабочая документация по комплексной системе безопасности.
Рабочая документация - это детализированный комплект документов, в соответствие с которым непосредственно выполняются монтаж, настройка и пусконаладка комплексной системы безопасности. Если в проектной документации задаются принципы и архитектура, то рабочая доводит решения до уровня конкретных марок оборудования, точных координат размещения и схем подключения.
Рабочая документация должна быть однозначной, проверяемой и пригодной для использования монтажниками, наладчиками и службой авторского надзора.
2.1. Детальные планы размещения оборудования систем безопасности.
В рабочую документацию включают:
- планы этажей и территории с привязкой всех устройств систем безопасности (камеры, считыватели, турникеты, замки, считыватели, датчики, оповещатели, приборы, шкафы, стойки, панели и т.д.);
- точные координаты и высоты установки устройств (с привязкой к строительным осям и отметкам), ориентация камер, зоны обзора и действия датчиков;

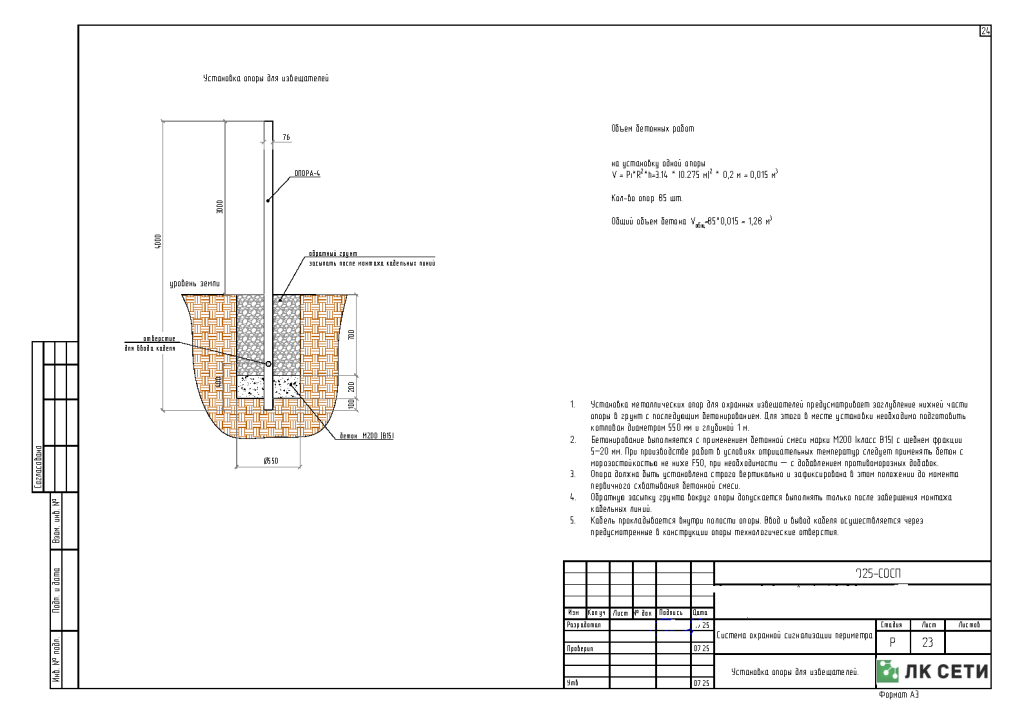

- чертежи узлов и специальных решений (монтаж на нестандартных конструкциях, в условиях повышенных температур, вибраций и др.).
2.2. Кабельные журналы и схемы трасс.
Для крупных объектов это один из наиболее объёмных разделов:

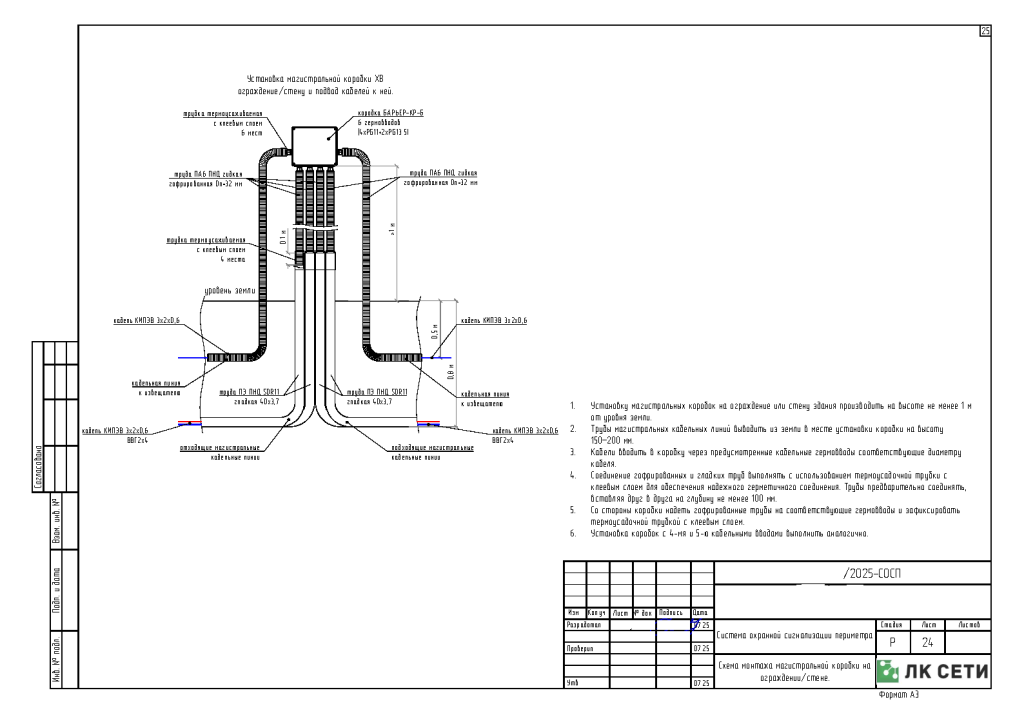

- планы кабельных трасс по этажам, осям и высотам, с указанием способов прокладки (лотки, трубы, короба, подземные каналы) и точек входа/выхода;
- кабельные журналы с указанием марки, длины, сечений, назначения и конечных точек для каждого кабеля;
- схемы структурированной кабельной системы (если она используется для систем безопасности), кроссировочные планы, маркировка портов и линий;
- решения по заземлению, экранированию и защите линий.
2.3. Принципиальные и монтажные схемы.
Рабочий комплект обязательно содержит:

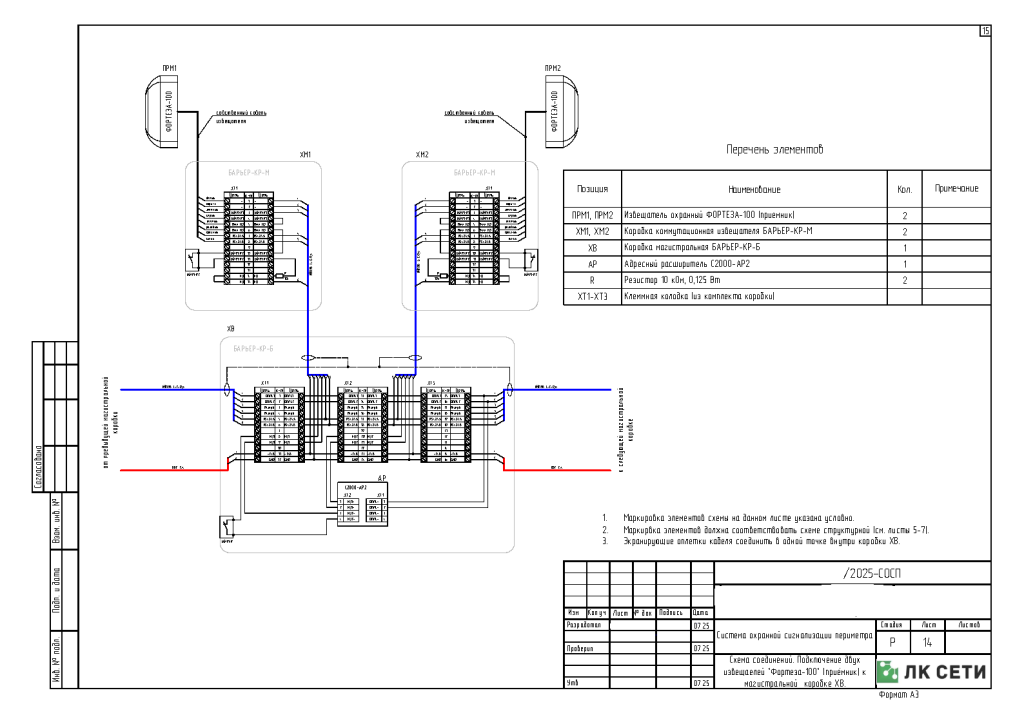

- принципиальные схемы подключения оборудования (шлейфы сигнализации, подключения СКУД к датчикам, замкам, кнопкам выхода, блокам питания; схемы подключения камер к коммутаторам и серверам; схемы объединения контроллеров и панелей);
- монтажные схемы шкафов, стоек, панелей: компоновка оборудования, клеммные соединения, коммутация;
- схемы электропитания систем безопасности с указанием точек питания, групп потребителей, устройств защиты и резервирования;
- схемы подключения к сети передачи данных (адресация IP, VLAN, маршрутизация, точки подключения к основным и резервным магистралям).
2.4. Спецификации оборудования и материалов.
Для реализации проекта должны быть подготовлены:
- подробные спецификации оборудования с указанием конкретных моделей, производителей, технических параметров, количества, комплектности;
- перечень кабелей, расходных материалов, монтажных аксессуаров, крепежа и т.д.;
- ведомости объёмов работ (по системам и по видам работ: прокладка кабеля, установка оборудования, конфигурирование и пр.).
2.5. Технические решения по программированию и конфигурации
Для комплексной системы безопасности рабочий проект, как правило, включает:
- структуру базы данных СКУД (зоны, рубежи, группы доступа, расписания, уровни привилегий);
- логическую структуру системы видеонаблюдения (группы камер, профили записи, детекция событий, хранение архива по зонам и приоритетам);
- настройки систем пожарной сигнализации и оповещения (типы шлейфов, зоны, сценарии оповещения и управления инженерными системами);
- алгоритмы сценариев интеграции (что происходит при срабатывании датчика, периметра, тревожной кнопки; какие сигналы передаются в центр управления, какие автоматические действия выполняются).
Данные могут оформляться в виде таблиц, схем и логических диаграмм, а также текстовых описаний алгоритмов.
2.6. Организационно-технические решения по монтажу и пусконаладке систем безопасности.
В рабочую документацию включают:
- требования к квалификации персонала, допускаемого к монтажу отдельных подсистем;
- указания по проверке каналов связи, настройке оборудования, первичному тестированию и комплексным испытаниям;
- решения по взаимодействию с другими подрядчиками и службами предприятия при проведении работ (особенно важно на действующих промышленных и логистических объектах).
Рабочая документация является основным инструментом строительно-монтажной организации и базой для последующего формирования исполнительной документации.
3. Исполнительная документация для систем безопасности.
Исполнительная документация - это отражение фактически выполненных работ, реально смонтированной и протестированной конфигурации системы безопасности. Если проектная и рабочая документация описывают «как должно быть», то исполнительная фиксирует «как получилось на самом деле».
Для крупных промышленных и логистических объектов исполнительная документация имеет особое значение: она используется при приёмке объекта, в общении с контролирующими органами, при расследовании инцидентов, планировании модернизаций и обслуживании.
3.1. Исполнительные чертежи и схемы.
Основой исполнительного комплекта являются:
- исполнительные планы размещения оборудования с учётом всех отклонений от рабочей документации (если камера, считыватель, шкаф или другое устройство установлены с изменением координат, высот или ориентации, это должно быть отражено);
- исполнительные кабельные журналы и схемы трасс с реальными длинами, фактическими маршрутами, местами соединений и ответвлений;
- исполнительные схемы шкафов, стоек, кроссов и панелей с фактической расстановкой устройств и соединений.
Все изменения относительно рабочих чертежей должны быть согласованы и зафиксированы с указанием причин, дат и ответственных.
3.2. Актовая и приёмочная документация.
Исполнительный комплект, как правило, включает:
- акты скрытых работ (прокладка кабельных линий, устройство заземления, закладка магистральных трасс и др.);
- акты индивидуальных и комплексных испытаний систем безопасности (результаты проверки работоспособности и взаимодействия подсистем, проверка сценариев, тестирование резервирования и др.);
- акты приёмки оборудования и выполненных работ (по разделам и в целом по системе);
- протоколы измерений (электрическое сопротивление, параметры линий связи, уровень освещённости для видеонаблюдения, качество связи и т.п., если это предусмотрено требованиями).
Эти документы подтверждают, что система соответствует требованиям рабочего проекта и нормативов, а также что она прошла успешные испытания.
3.3. Фактические настройки и конфигурации подсистем безопасности.
Важнейшая часть исполнительной документации для комплексных систем безопасности – это документальное отражение уже реализованных настроек:
- итоговые базы данных СКУД (структура зон, графики доступа, права пользователей и групп, планы эвакуации доступа и ограничения);
- конфигурация системы видеонаблюдения (список камер с IP-адресами, привязка к зонам и видам, параметры записи, аналитические модули и их настройки);
- конфигурация пожарной сигнализации и оповещения (зоны, типы извещателей, сценарии оповещения и управления инженерными системами, привязка шлейфов к помещениям);
- описания реализованных сценариев интеграции подсистем, в том числе последовательность действий системы при различных типах событий.
Часто такая информация оформляется как в виде отчётов из программного обеспечения, так и в структурированном виде (таблицы, схемы, инструкции).
3.4. Эксплуатационные документы и инструкции.
В составе исполнительной документации передаются:
- руководства по эксплуатации системы безопасности, адаптированные с учётом конкретного объекта (иногда отдельно для операторов, службы безопасности, службы ИТ и технической эксплуатации);
- инструкции по действиям персонала при различных типах тревог и нештатных ситуаций (для центра управления, постов охраны, дежурных смен);
- регламенты технического обслуживания и планово-профилактических работ (периодичность осмотров, тестов, обновлений программного обеспечения);
- рекомендации по ведению журналов инцидентов и отчётности, резервному копированию и восстановлению данных.
Грамотно подготовленная исполнительная документация превращает сложный комплекс системы безопасности в понятный и управляемый объект: становится ясно, как он устроен и как с ним работать в дальнейшем.
Заключение.
Состав проектной, рабочей и исполнительной документации для внедрения комплексных систем безопасности на крупных промышленных и логистических объектах - это фундаментальная основа жизненного цикла системы.
Проектная документация формирует концепцию, архитектуру и ключевые технические решения. На этом этапе закладывается соответствие нормативам, согласованность со смежными разделами, обоснованность затрат и возможностей системы.
Рабочая документация детализирует все решения до уровня, необходимого для практической реализации: точные привязки, схемы, спецификации, алгоритмы настройки. Благодаря ей монтаж и пусконаладка выполняются в контролируемых рамках, а риски ошибок и доработок снижаются.
Исполнительная документация фиксирует фактически реализованную систему и её конфигурацию. Она необходима для приёмки объекта, для дальнейшей эксплуатации, обслуживания, модернизации и объективного анализа работы комплекса безопасности на всём протяжении его службы.
Только при последовательном и тщательном формировании всех трёх этапов документации, система безопасности становится предсказуемой, управляемой и устойчивой. Это особенно критично для крупных промышленных и логистических объектах, где цена ошибки велика, а надёжность и прозрачность работы систем безопасности непосредственно связаны с непрерывностью производственных и логистических процессов, сохранностью материальных ценностей и безопасностью персонала.
