Грамотная подготовка проектной документации на каждом этапе реализации структурированных кабельных систем (СКС) - это не просто формальное требование, а фундамент успешного проекта и залог долгосрочной эффективной эксплуатации системы. Последовательное формирование документации от проектной стадии до исполнительной создает прозрачную систему контроля качества и обеспечивает преемственность технических решений на протяжении всего жизненного цикла кабельной инфраструктуры.
Своевременная и профессиональная подготовка документации позволяет избежать целого ряда критических рисков. На этапе проектирования правильно составленная проектно-сметная документация исключает ошибки в выборе технических решений и несоответствие нормативным требованиям. Качественная рабочая документация минимизирует вероятность ошибок при монтаже, исключает простои из-за неточностей в чертежах и спецификациях. Полная исполнительная документация защищает от потери гарантийных обязательств и создает надежную базу для технического обслуживания системы.
Разработка проектной, рабочей и исполнительной документации должна производиться в строгом соответствии с нормативными документами:Своевременная и профессиональная подготовка документации позволяет избежать целого ряда критических рисков. На этапе проектирования правильно составленная проектно-сметная документация исключает ошибки в выборе технических решений и несоответствие нормативным требованиям. Качественная рабочая документация минимизирует вероятность ошибок при монтаже, исключает простои из-за неточностей в чертежах и спецификациях. Полная исполнительная документация защищает от потери гарантийных обязательств и создает надежную базу для технического обслуживания системы.
ГОСТ 34.201-2020 Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем.
ГОСТ 21.101-2020 Система проектной документации для строительства. Основные требования к проектной и рабочей документации.
ISO 11801 Information technology - Generic cabling for customer premises - международный стандарт, описывающий требования для телекоммуникационной инфраструктуры коммерческих зданий.
ГОСТ Р 53245-2008 Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания.
ГОСТ Р 53246-2008 Информационные технологии (ИТ). Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования.
ГОСТ Р 53315-2009 Кабельные изделия. Требования пожарной безопасности (с Изменением N 1).
Проектная документация СКС
Проектная или проектно-сметная документация (ПСД) изготавливается, как правило, для объектов капитального строительства, объектов с государственной или ведомственной экспертизой и объектов с высокой степенью опасности или уникальностью применяемых технических решений. Главная задача ПСД - это обоснование отображения и аргументация примененных технических решений, материалов, оборудования, сметная оценка стоимости реализации такого проектного решения. По результату рассмотрения ПСД эксперты должны выдать заключение о согласовании или направить документацию на доработку.Проектная документация на СКС, в подавляющем большинстве случаев, ограничивается следующим комплектом документов:
• Исходно-разрешительная документация. Отчеты о предпроектных обследованиях и изысканиях, Технические задания, решения и постановления. Прикладываются все документы, на основании которых разрабатывалась ПСД.
• Пояснительная записка. Подробное описание и обоснование принятых технических решений, соответствие стандартам и нормам, описание функционирования системы и требований к обслуживанию.

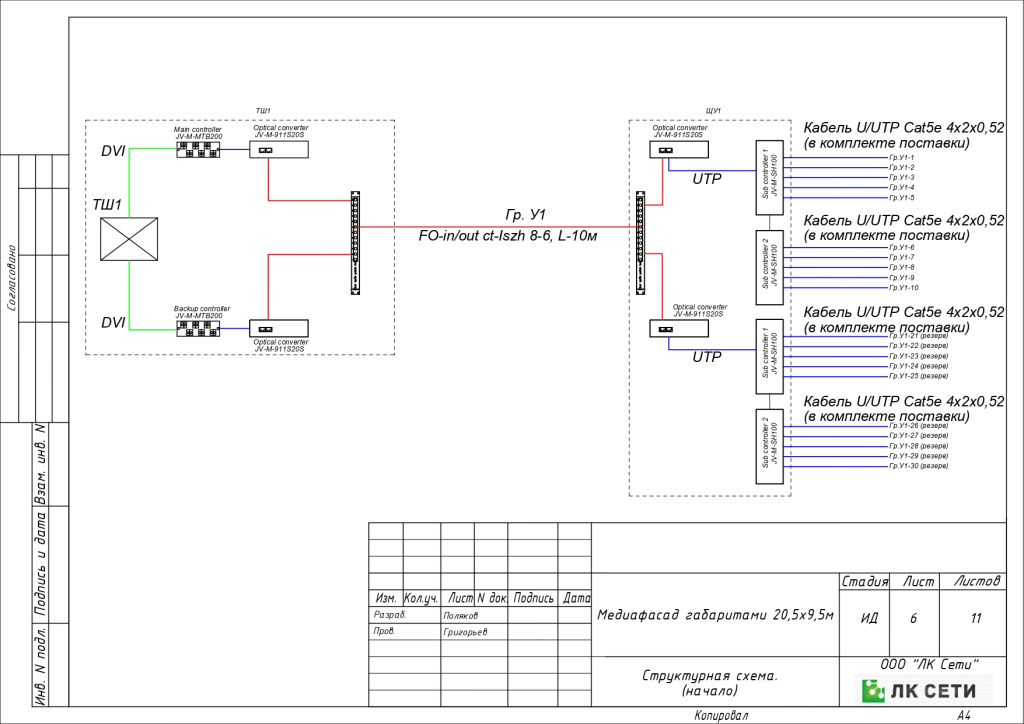

• Структурные схемы СКС. Общая схема сети, соединение в единую систему всех элементов системы.

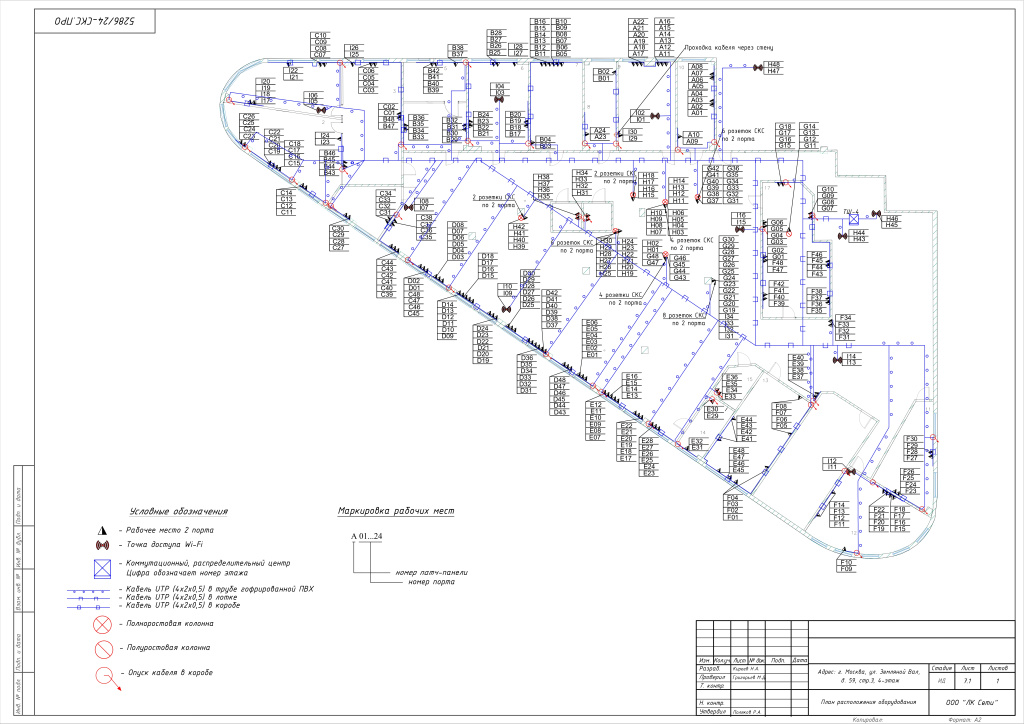

• Планы расположения оборудования. Рабочие места, кабельные трассы и кабельные линии.

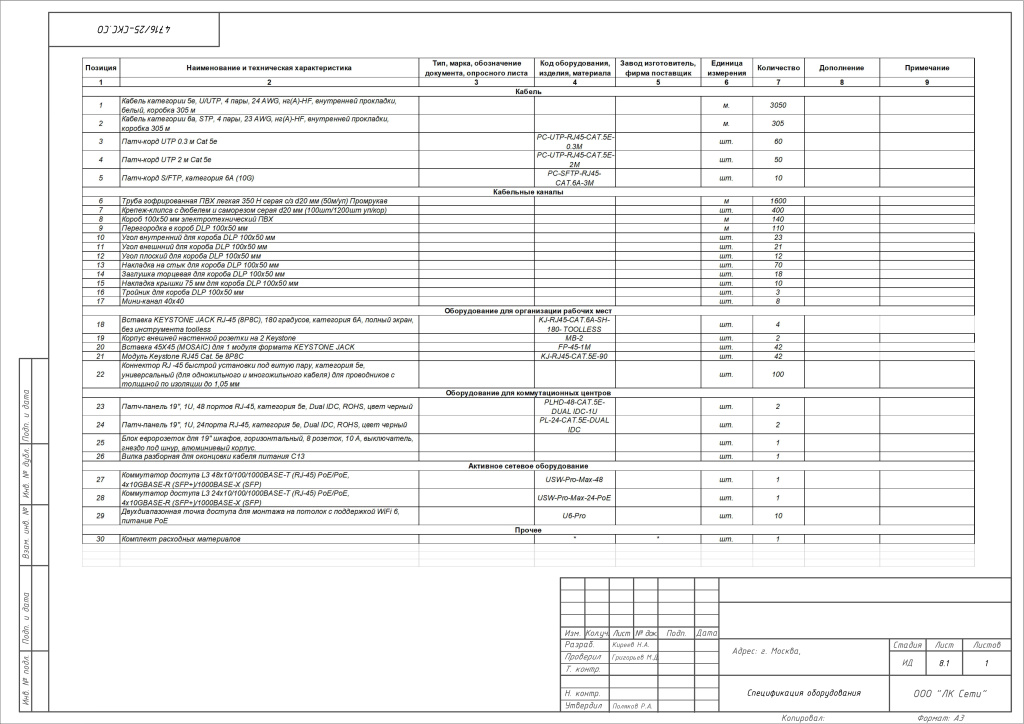

• Спецификация оборудования. Перечень применяемого оборудования и материалов, с указанием количества, артикулов, характеристик, примечаний и ссылок по проекту.
• Сметная документация. Сметный расчет стоимости оборудования, материалов и работ для реализации проектного решения, выполненный на базе справочных расценок.
Рабочая документация СКС
Главная задача Рабочей документации (РД) - это довести решение до исполнителей на строительной площадке для проведения монтажных работ и ввода системы в эксплуатацию. РД может разрабатываться на основе ПСД или самостоятельно, при одностадийном проектировании.Состав рабочей документации (РД):
· Пояснительная записка.

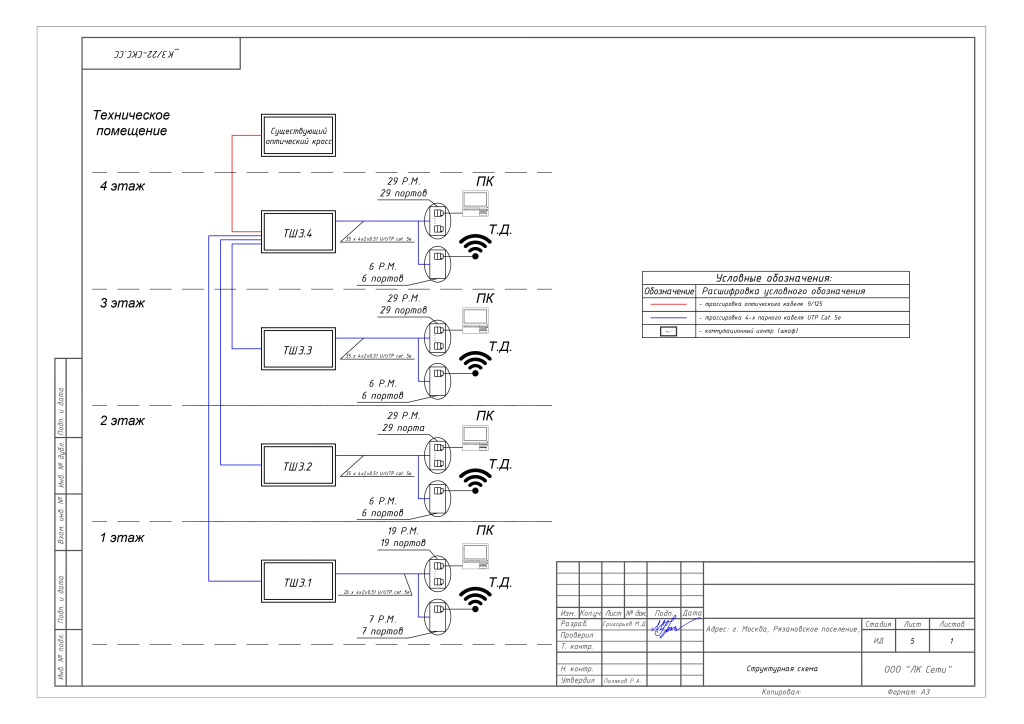

· Структурные схемы.
· Маркировка компонентов.
· Схемы соединений и коммутации оборудования.
· Планы расположения оборудования, рабочих мест, кабельных трасс и линий с привязками.
· Планы и конфигурации телекоммуникационных помещений и кроссовых.
· Состав телекоммуникационных шкафов и стоек, наполнение, фасады.
· Монтажные чертежи и схемы креплений, разрезы и профили, узлы и соединения.
· Кабельные журналы.
· Спецификации оборудования, изделий и материалов.
· Опросные листы на оборудование.
Исполнительная документация СКС
Финальный этап подготовки документации по проекту - Исполнительная документация (ИД). ИД отражает то, как фактически построена система, включает все документы, отражающие и фиксирующие ход монтажных работ и тестирования.Состав ИД по СКС:
· Исполнительные чертежи и схемы. Планы кабельных трасс, размещения рабочих мест, кроссов, стоек с привязками, структурные схемы, схемы кроссировки.
· Кабельная документация. Кабельные журналы (маршрут, длина, тип и категория, маркировка), ведомости коммутационных шнуров и патч-панелей, паспорта волоконно-оптических линий связи (ВОЛС).

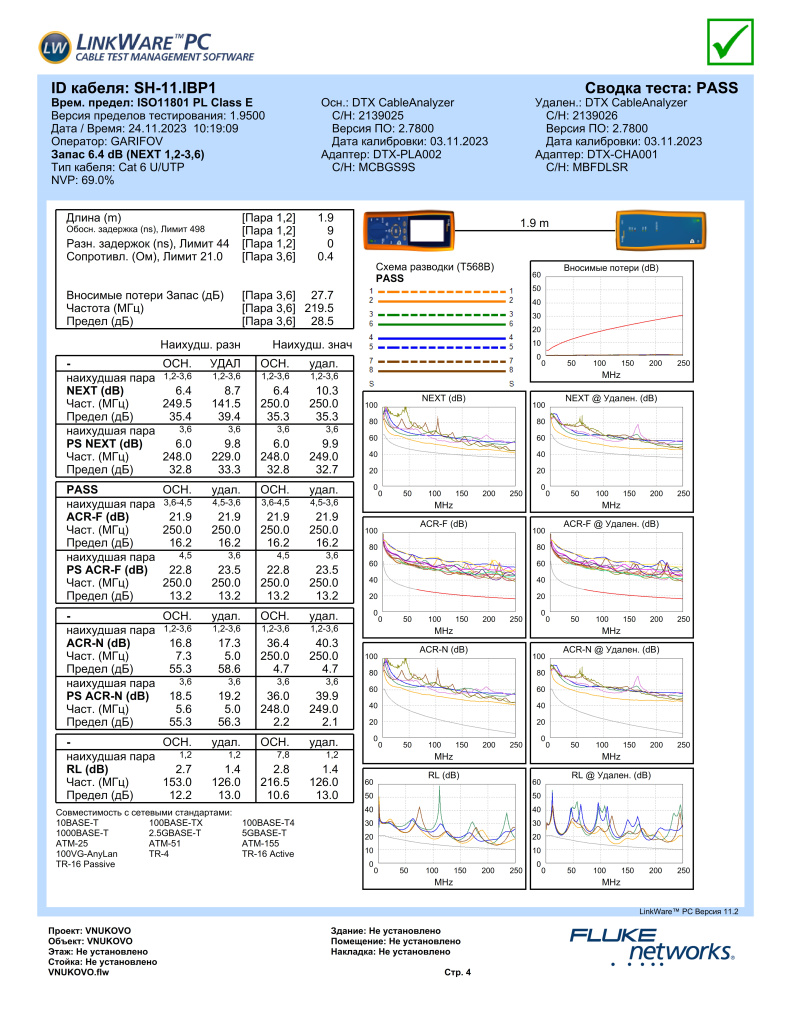

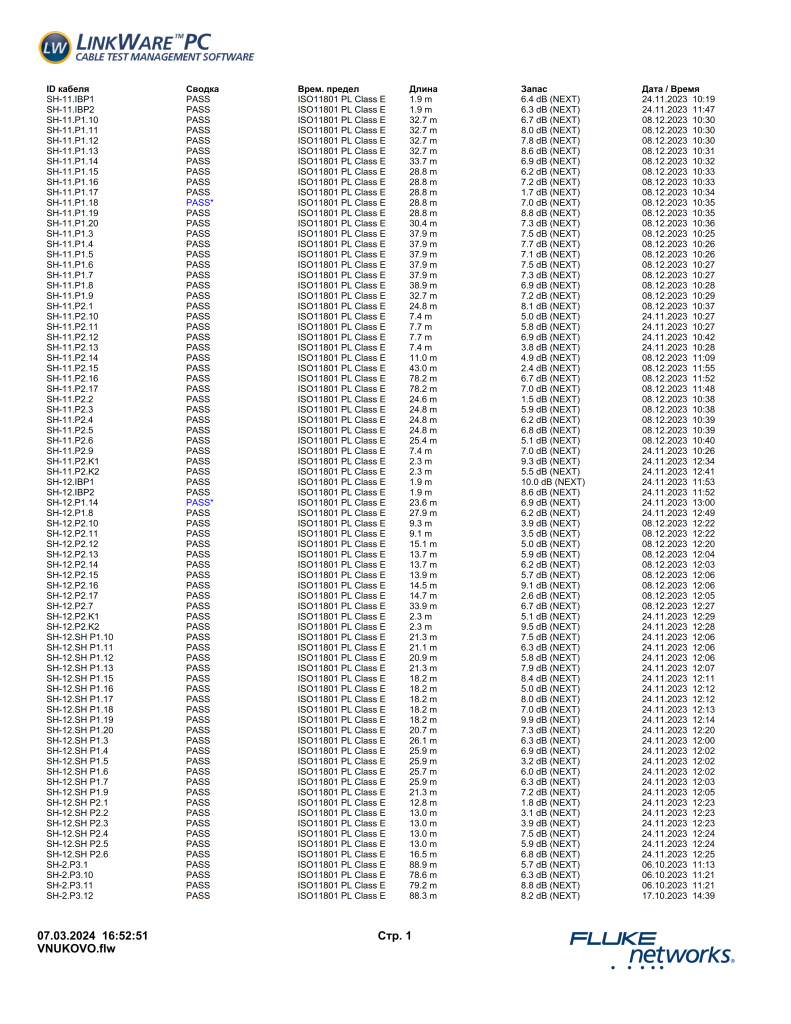

· Протоколы измерений и сертификаты СКС. Отчеты кабельного анализатора по каждой линии/каналу (медь), рефлектограмма ВОЛС, сертификат на системную гарантию 25 лет.
· Акты и журналы. Акты скрытых работ, акты освидетельствования ответственных конструкций, акты завершения монтажных и пусконаладочных работ, общий акт сдачи-приемки, журнал входного контроля приемки оборудования, журнал проведения работ, журналы инструктажей.
· Документы на оборудование и материалы. Паспорта, сертификаты соответствия и пожарной безопасности, декларации соответствия, гарантийные талоны, серийные номера.
· Эксплуатационная документация. Инструкции по эксплуатации и регламент ТО.
· Исполнительный проект. Актуализированная РД с внесенными изменениями в ходе строительства.
· Результаты испытаний. Результаты тестирования и измерений медных и оптических кабельных линий на соответствие стандартам.
· Сертификат на 25 лет гарантии. Сертификация СКС на системную гарантию производителя, дающее право бесплатной замены компонентов системы в течение 25 лет, в случае выхода из строя по гарантийному случаю.
|
|
Заключение:
Наличие полного комплекта документации существенно упрощает процессы эксплуатации и модернизации СКС. Детальные кабельные журналы и схемы коммутации позволяют оперативно локализовать и устранять неисправности. Актуализированные исполнительные чертежи обеспечивают возможность быстрого масштабирования системы без риска повреждения существующих коммуникаций. Протоколы измерений и сертификаты создают базу для мониторинга деградации характеристик кабельных линий и планового обновления инфраструктуры.
Компания ЛК СЕТИ обладает многолетним опытом проектирования и строительства структурированных кабельных систем. Наши сертифицированные инженеры обеспечивают профессиональное сопровождение проектов полным комплектом необходимой документации на всех этапах - от предпроектных изысканий до ввода в эксплуатацию и последующего технического обслуживания. Мы понимаем важность каждого документа в общей системе и гарантируем соответствие всей документации действующим стандартам и нормативам.
Инвестиции в качественную проектную документацию окупаются снижением эксплуатационных расходов, минимизацией времени простоев и увеличением срока службы кабельной инфраструктуры. Доверяя документальное сопровождение проекта СКС профессионалам ЛК СЕТИ, вы получаете не просто набор чертежей и схем, а комплексный инструмент управления кабельной инфраструктурой на десятилетия вперед.
